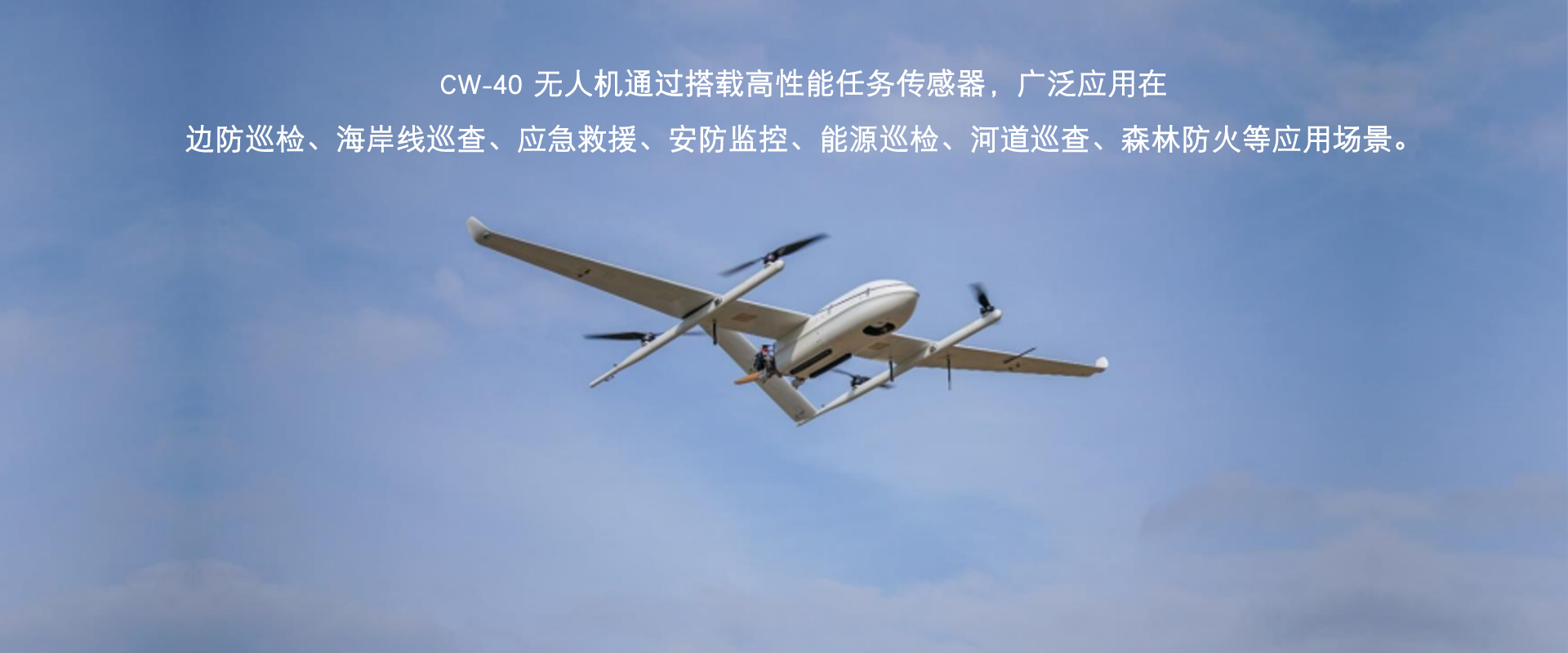

縱橫大鵬CW-40

縱橫大鵬CW-40無人機采用國產四沖程電噴發動機、北斗差分GPS導航系統、國產自主知識產權航電系統，最大載重10千克，最大續航時間10小時，有效控制半徑200公里，數據傳輸進行加密處理。搭載高性能三光光電吊艙，適用于大面積、長距離視頻監控場景。 CW-40全系統可實現15分鐘內快速拆裝，具有車載、船舶移動平臺起降和異地異船起降功能?？筛鶕?jù)空地、空海等不同應用場景，配置為單站單機、單站多機、單機多站等不同運行模式。

縱橫大鵬 CW-40 長航時、雙尾撐布局、后推式油電混動垂直起降固定翼無人機。 具備垂直起降、全自主起飛、RTK 定點起降、精準導航等優異功能外，其特點是 載荷能力高達 10kg，續航時間可達 10 小時，有效控制半徑可達 200km，適用于 大面積長距離視頻監控場景。

技術參數

?性能特點?

? 國產自主可控：全系統國產化。

? 北斗導航：采用北斗雙差分測向與導航模塊，精度高。?

? 抗干擾 GPS：具備抗干擾 GPS，抵抗復雜電磁環境。?

? 數據加密：具備數據硬加密能力，保障數據。

? 四沖程電噴發動機：自主知識產權國產雙杠四沖程電噴發動機，具有汽油和重油兩 種型號；低震動、低油耗，低噪聲，壽命長。

? 大載重長航時：載重高達 10kg，航時高達 10h，航程高達 900km。

? 中繼能力：支持空空地、地空地、廣播等多種模式。?

? 支持移動起降：可支持船載移動起降功能，異地降落功能，異地復飛功能。?

? 配置靈活：單站單機、單站多機、單機多站。

? 擴展性好：機艙空間大，機械電氣接口豐富，通用化、模塊化設計，具備拓展掛載 多種任務載荷能力。

導航控制

? 支持 北斗、GNSS、GLONASS 等多種導航定位系統，提供 RTK 功能。?

? 雙余度的導航功能，在主導航模塊失效的情況下可自動平滑切換至輔助導航系統 ublox，主導航和輔導航模塊都失效的情況下，系統由 GNSS/INS 導航模式自動平滑 切換到 AHRS 導航模式，并采用位置推算模式，保證飛行器盡快故障返航，保證飛行順利。

? 可提供高精度的三維位置、三維速度、歐拉角（姿態、航向）、加速度、角速度信息。

機載傳感器介紹

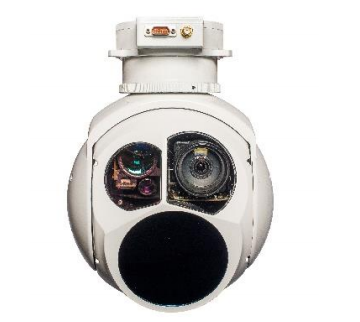

1. MG-170E 三光光電吊艙?

MG-170E 光電吊艙采用兩軸陀螺穩定平臺，安裝導電滑環實現 360°連續旋轉，內置 30 倍高清可見光攝像機、長波非制冷紅外成像組件、激光測距儀，主要應用于機載對地成像 探測、識別、跟蹤、測距定位等，滿足監控巡查需求。該產品結構緊湊、重量輕、成熟可 靠，與 CW-40 實現機械電氣軟件匹配。

?

功能特點

• AI 識別，可對人、車、船、火等特定目標進行 AI 自動識別與統計；?
• 可實現視頻實時投影、視頻快拼；?
• 采用工業級高清可見光機芯，畫質好，環境適應性強；?
• 采用 63mm 焦距長波非制冷紅外機芯，目標識別能力強；?
• 具有激光測距功能；?
• 具有高精度視軸穩定功能；?
• 具有搜索、跟蹤、鎖定、引導等工作模式；
• 具有字符疊加自定義及顯示功能；?
• 具有目標定位功能；?
• 具有自檢和故障診斷功能。

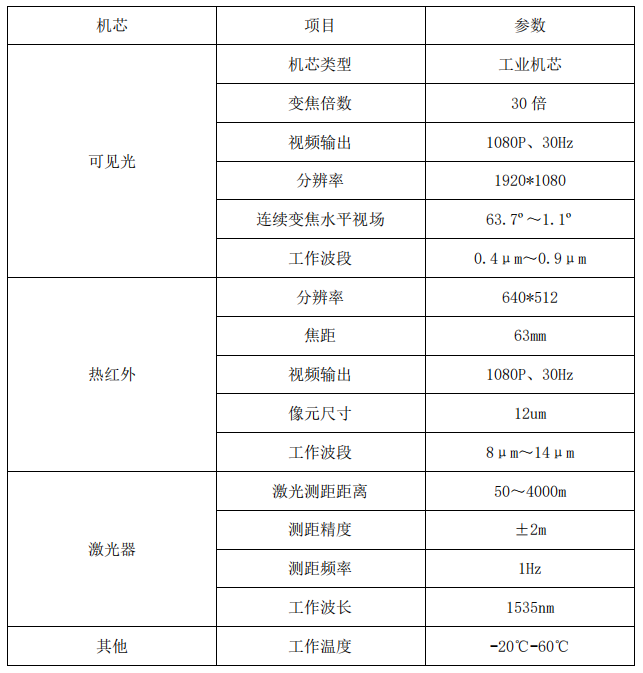

技術參數

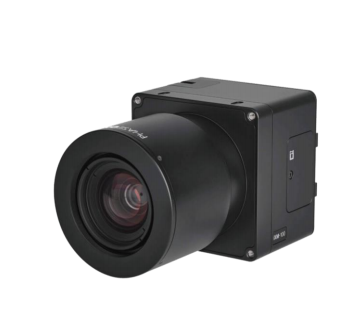

2. MG-170E 三光光電吊艙

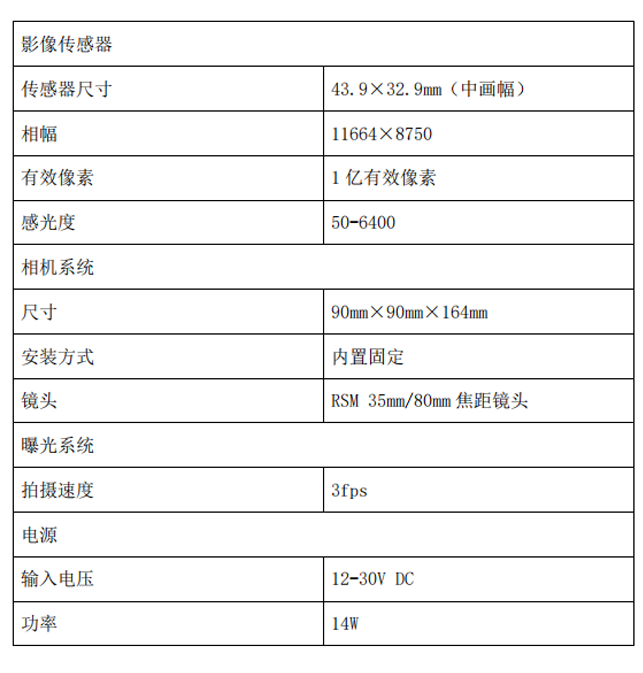

搭載航測相機的專業解決方案，為專業人員提供高精度的航測數據，并不斷縮短時間和降低成本，幫助客戶提高作業和生產效率?？蛇x多種 RSM 系列量測定焦鏡頭，讓用戶輕 松進行測繪任務。?

技術參數

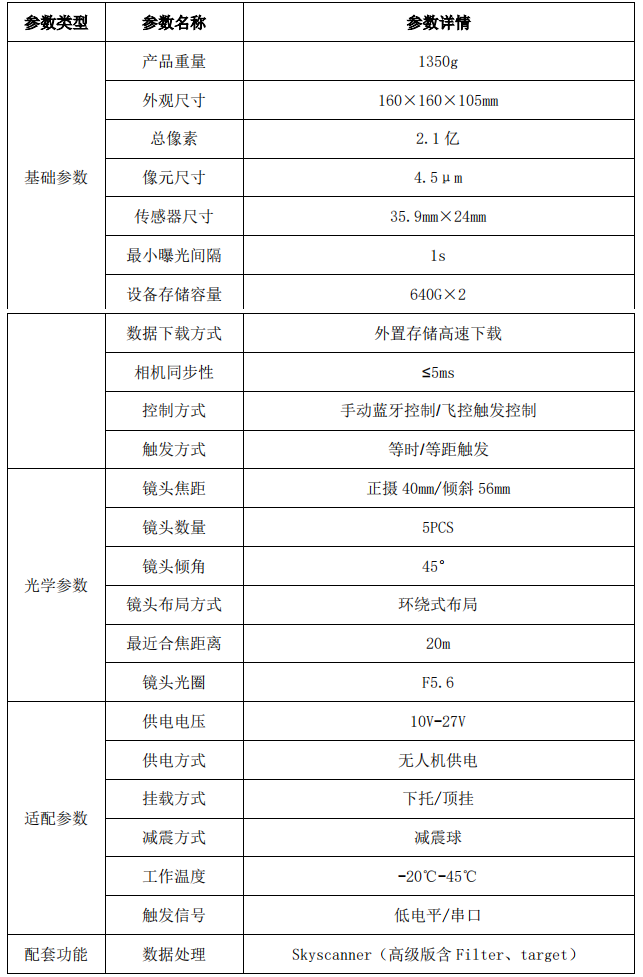

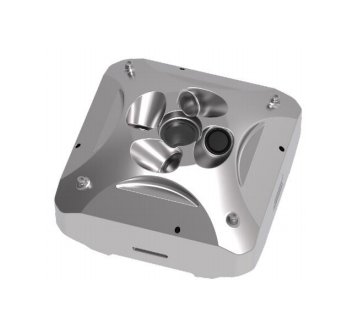

3. CA503R 傾斜攝影相機

CA503R?全畫幅五鏡頭傾斜航攝相機集成了 5 臺專業級全畫幅測繪相機，可以通過 PMU， 也可以兼容 PSDK 轉接環進行控制工作。不僅適用于 CW 系列垂直起降固定翼無人機，執行 大面積，高分辨率的傾斜航空攝影任務，也可兼容大疆 M210 V2、M300 RTK 系列飛機和其 他多旋翼或固定翼類型飛行平臺，具有高適配性。支持 Timesync 時間同步技術，獲取 RTK 定位精度高，其采集的影像通過建模軟件可自動生產各種需求分辨率的真三維模型。同時 增配了新版本的快速存儲系統，大幅度提高了設備的航片傳輸效率，提高設備使用效率， 是一款高精度、穩定、可靠、易維護的專業航攝相機。

技術參數

4. JoLiDAR-LR 激光雷達系統

自主研發的無人機激光雷達掃描系統，航時長、測量精度高、操作方便快捷、數據處 理速度快，作業效率高。解決大面積復雜地形測繪，激光點云與正射影像同步獲取， 快速生成原始點云、真彩點云、高精度 DEM/DSM/DOM/DLG 成果，激光點云數據與正射影像高精度配準。 設備集成了激光掃描儀、GNSS 高精度定位系統、慣性導航系統、高速數采系統、時間 同步系統、全畫幅相機等多部件，整機緊湊，集成度高，一體化控制；采用全頻 RTK+IMU 融 合技術與激光雷達測量技術，測量精度高；地面站軟件可實時顯示與控制無人機及激光雷 達設備?；鶞?zhǔn)站免打點，無需中繼站實現大測區功能，作業范圍不受測區大小限制，不受 RTK 作用范圍限制，不受飛機與引導站通信范圍限制，不受飛機與引導站距離限制，不受作 業區域移動通信或網絡通信限制。同時，精度不受測區大小限制。

?技術參數

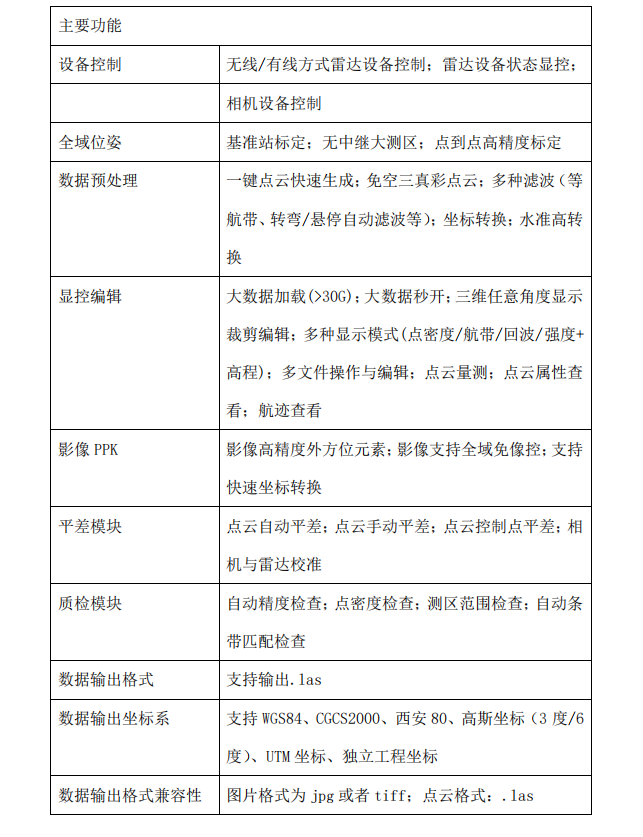

JoLiDAR 點云預處理軟件

JoLiDAR 處理軟件是為 JoLiDAR 激光雷達系統量身定制的一體化數據采集與處理軟件， 對電腦配置要求低（8G 內存，i5 處理器以上即可）。軟件提供便捷地 JoLiDAR?系列產品設 備操控、快速地點云數據生成、一鍵式數據預處理、多樣的點云數據處理工具，為便捷、高精度數據采集與處理提供了方案。

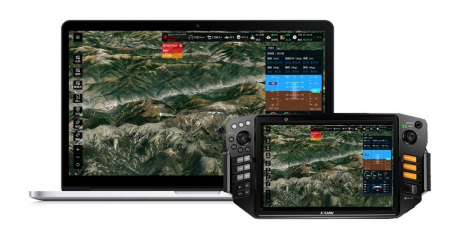

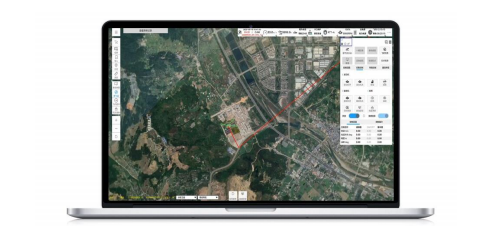

監控版地面站軟件-縱橫鷹圖

?

縱橫鷹圖是縱橫大鵬無人機視頻監控類一體化應用系統，涵蓋硬件設備包含光電吊艙、 地面站硬件、組網通訊設備，軟件包括無人機指控軟件、視頻數據處理軟件。 縱橫鷹圖將縱橫大鵬無人機系統監控類數據接口進行規范統一，對外提供標準統一的 軟硬件接口，通過標準化系統對接方式，降低無人機系統與第三方系統對接難度。 縱橫鷹圖提供無人機控制功能，支持任務規劃、飛行監控、實時視頻處理，支持實時 光電吊艙指控，支持 GB/T28181 和 GB 35114 系統接入。提供準確的目標定位、準確的實時 視頻位姿數據、低延時實時視頻圖像。

1) 基本功能?

縱橫鷹圖基本功能包括無人機飛行監控基本功能和實時視頻處理功能，主要包括：?

? 采用工程化飛行任務管理；?

? 支持多架次飛行任務設計、支持根據自定義航程架次分割；?

? 支持多種任務規劃，支持多邊形、帶狀航線設計，并根據搭載任務設備進行自動航 線生成；?

? 兼容 CW 所有機型，支持 CW-15 二代自動化飛前檢查；?

? 全新 UI 設計，兼容新老用戶使用習慣；?

? 飛行監控視頻一體化軟件系統，將飛行監控和視頻播放融合到一個軟件；?

? 支持異地起降、異地伴隨起降；?

? 支持一站一機、一站多機、異地組網控制；?

? 兼容 Windows 系統和國產操作系統；?

? 提供標準的系統對外接口，支持位姿上報和遠程任務指控；?

? 低延遲實時視頻處理，端到端≤200ms；?

? 支持實時 OSD 疊加，采用圖形化 OSD 顯示更加直觀；?

? 支持實時視頻去霧、穩像、旋偏糾正；?

? 提供標準視頻數據接口，支持標準 RTSP、RTMP、UDP 協議；?

? 支持實時視頻直播，支持多終端同時查看；?

? 支持接入國標系統，支持 GB/T 28181 和 GB35114，支持?？?、大華、宇視、華為 的 NVR。

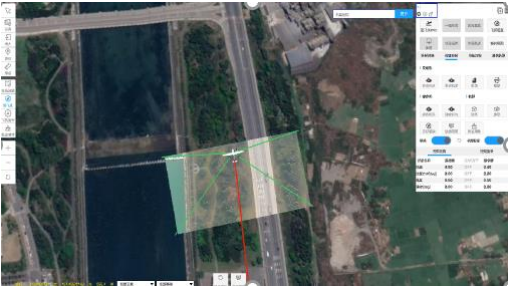

2) 視頻實時投影?

? 支持多種地圖源加載，支持天地圖等標注地圖源；?

? 支持三維地形顯示；?

? 支持實物飛機模型顯示，三維立體展示飛行；?

? 支持視頻投影在三維地圖上實時顯示；?

? 支持地理要素管理。

3) 視頻 AR 疊加?

視頻 AR 疊加支持用戶將石油管道、公路、河道等任務文件導入縱橫鷹圖地面站軟件， 使地理信息要素以增強現實方式顯示在實時視頻，方便用戶在實時視頻中查閱巡檢目標， 提高巡檢效果。

? 視頻 AR 支持導入目標文件，格式支持 KML、SHP 等數據格式；

? 配合使用我司 MG 系列光電吊艙以及我司自研增強地理位姿解算算法，AR 顯示與實 際地理精度高；?

? 視頻 AR 疊加支持在線實時視頻也支持回放視頻文件處理。

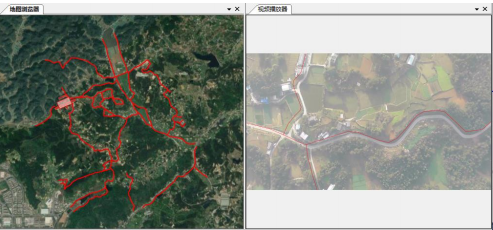

4) 實時視頻快拼 ?

?

? 視頻實時快拼是將實時視頻快速拼接為“一張圖”，在應急救災、河道巡檢、環保 執法等場景下使用，方便用戶查看目標區域圖；?

? 具備將無人機視頻多條航帶數據拼接為一張全局態勢圖，并且支持?jǐn)帱c(diǎn)續接功能；?

? 具備正射和傾斜兩種飛行模式的拼接功能。

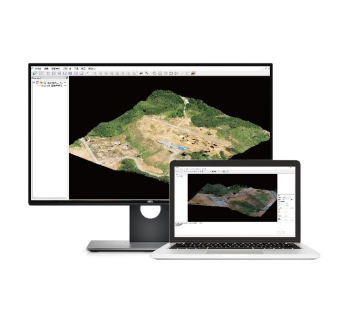

影像后處理軟件 ?

二維一體化軟件

軟件以飛行器獲取的原始影像為數據源，提供從畸變改正、空三加密到快速拼接與多 種比例尺高精度成果（DSM\DEM\DOM）生產的一整套解決方案。 適合常規模式下的標準產品生產和應急模式下的快速影像處理；既支持應急模式下的 影像自動快速拼接處理，也支持常規模式下的高精度產品制作。
