縱橫大鵬CW-15

全新一代CW-15

可配置多個任務模塊艙，根據實際需求搭載任務載荷；旋翼機臂采用折疊設計，電氣連接采用防插錯設計，提高無人機的可靠性和便捷性；智能溫控空速管，提高無人機在寒冷環境下的飛行可靠性。

免工具拆裝	智能化操作	免拆折疊機臂

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

縱橫CW-15二代使用飛行全程主動安全技術。其搭載前視、下視毫米波雷達，在起飛、巡航、降落各階段實時感知障礙物，通過智能避障算法，實現飛行路徑動態規劃。避障系統可以幫用戶躲避新建的障礙物；利用下視雙目智能避障系統，則可自動進行地形智能感知，降落點智能篩選，在復雜情況確保飛機安全降落。?

縱橫CW-15還配備有ADS-B，可實時感知160公里范圍內飛行器，實現威脅預警與自動規避；該機基于高精度數字三維地圖，利用快速全局路徑搜索、路徑規劃和碰撞檢測算法，還能實現點對點智能地形匹配飛行。

技術數據 ?

性能特點

• 飛行過程主動安 全技術

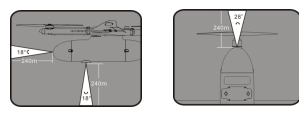

前視毫米波雷達：縱橫CW-15機艙內配置前視毫米波雷達，可探測240m范圍內的障礙物，配合智能避障算法，輕松實現飛行路徑的動態規劃，當飛行中檢測到障礙物，飛機可自動改變飛行路徑，保障飛行順利。

? ?

下視毫米波雷達：縱橫CW15搭載下視毫米波雷達，可在飛行時探測飛機下方240m范圍內的障礙物。在飛行過程中如下方遇到障礙物飛機可自動爬升，保障飛機的順利飛行。

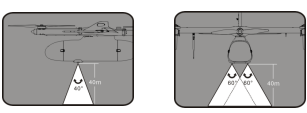

雙目視覺避障系統：縱橫CW15搭載下視雙目視覺避障系統，可探測飛機下方50m范圍內的障礙物，配合GPU加速計算機視覺算法，在降落時可對降落點進行智能篩選，地形智能感知，巧妙避開屋頂、懸崖等危險降落點；

? ?

ADS-B系統：飛行器搭載 ADS-B模塊，可探測160km范圍內其他搭載 ADS-B 模塊的飛行器的飛行信息，并將飛行器自身所在位置、高度、航向等信息進行比對。提前預警出飛行器接近可能，警示用戶規避或降落。

基于高精度數字三維地圖的仿地飛行：縱橫CW-15無人機支持基于高精度數字三維地圖的仿地飛行功能。借助此功能，CW-15能夠適應更多的地形，根據測區自動生成變高航線，保持地面分辨率一致，從而獲得更好的數據效果。

• 航空級可靠性

多傳感器冗余技術：飛控計算機關鍵模塊采用多冗余度管理，包括3IMU配置、主備份GNSS、雙差分天線以及外置磁羅盤測向，縱橫CW15讓每一個節點都具備故障管理及自動恢復和更新的能力。

控制分配重構技術：整機采用總線式伺服作動系統，飛控實時獲取各個作動單元的狀態信息，其中某個作動單元出現異常的時候，飛控將自動對整機的作動單元進行控制分配重構，保證飛機飛行順利。

全數字總線航電技術：縱橫CW-15無人機搭載全數字總線航電系統，通信速率高、可靠性高、抗干擾能力強、兼容性強、擴展能力強；

全閉環健康監控與管理技術：基于全數字總線航電技術的優勢，可對機載航電模塊、伺服作動系統、智能電池等狀態進行實施監控，并實現全閉環控制，保證系統的高可靠性應用；

航空級機電一體化連接技術：具有自主知識產權的機電一體化連接技術，保證各部件間連接可靠性的同時大大提高了用戶操作的便捷性。

• 固定翼無人機易用性升級

自動化飛前檢查：得益于縱橫CW-15無人機全新的航電系統以及分布式航電系統組網在線管理，無人機可在地面站一鍵完成所有飛前檢查，不再需要繁瑣的傳統飛檢步驟。

磁羅盤空中校準：此功能用于代替磁羅盤地面校準過程，飛行器根據GPS航向進行磁羅盤空中自動校準。

OTA固件更新：通過云服務進行固件匹配及推送，完成在線下載、在線更新、無線組網數據下載等功能，縱橫CW15輕松管理各類作業數據。

無線組網數據下載：數據支持無線組網下載，無需用傳統數據線連接飛機電腦，外業作業更加方便。

• 強環境適應性

高海拔性能：通過持續的動力系統優化分析及測試，保證在低海拔區域效率工作的同時具備優越的高海拔作業性能，縱橫CW15可滿足不小于4500m的起降海拔能力和不小于6500m的實用升限。

長航時：通過氣動優化、動力系統優化、定制化高能量密度電芯等多重手段，進一步提高系統的續航能力，可滿足飛機在標準2kg載荷條件下3h以上的續航能力，比上一代縱橫CW15提高了20%以上。

加熱排水型空速管：CW-15無人機配備加熱排水型空速管，保障高原、高濕、低溫、小雨環境下可飛行。

智能電池：CW-15無人機配備新的CB100S系列智能電池與智能充電器。智能電池除健康管理系統外還支持自加熱，低溫環境下自動開啟，保證飛行順利。

強防水性能：CW-15無人機表面涂有防水漆層，整機進行密封處理，保證飛機在小雨環境下飛行無壓力。

電磁兼容性：CW-15無人機滿足400MHz-2000MHz輻射抗擾度，輕松應對復雜的電磁環境下飛行。

• 開放體系架構

獨立強大的應用處理平臺：在已有的飛控處理器基礎上，高性能應用處理器，可輕松處理多路視頻數據、圖像識別、AI、及GPU加速計算機視覺算法。

模塊化總線式SDK應用開發平臺：提供開放性體系架構，及統一的應用控制開發接口，支持用戶自定義載荷應用開發。

標準化數據協議：機載、地面端支持標準化數據協議，同時支持用戶自定義數據協議。

支持多種任務載荷集成及二次開發：CW-15支持正射相機、多拼相機、吊艙、高光譜相機、多光譜相機、大氣傳感器、航磁等多種任務設備，并且支持二次開發。

支持5G網聯模塊深度集成互聯：支持5G哈勃一號模組機載、地面端深度集成，縱橫CW15可實現無線電數據鏈路與5G鏈路自動切換。

支持?jǐn)?shù)據遠程分發：可接入公網，支持網聯遠程數據分發.

無人機云管控：縱橫CW15支持工單式管理，自動監控流程進度。可以根據認證權限對飛機飛行過程進行遠程干預，如緊急返航、終止飛行等；支持自動更新、遠程升級、遠程診斷、工程分享、工程同步、工程匯總查詢等功能；具備主動式服務推送功能，進行消息提示。

• 載荷多樣性?

負載數據 ?

縱橫CW15掛載CA-102

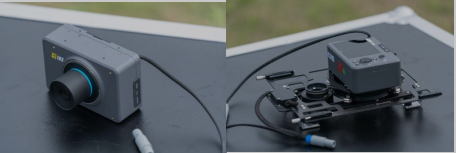

4200萬全畫幅傳感器，采用35mm全畫幅Exmor R CMOS背照式影像傳感器，并配置卡爾蔡司Loxia? 2/35鏡頭，與縱橫大鵬?CW 系列高度集成，采用減震系數佳的四角減震方案保證了高精度和好結果，抽拉式自鎖結構的安裝方式使用十分便捷。

堅固，輕便，可靠的設計

減震底板設計考慮無人機整機氣動數據、機體強度、飛行速度、起飛重量、電機振動頻率、機艙空間尺寸之后，采用減震系數佳的四角減震方案確保相機高質量畫面。另外針對該相機提供適合的相機安裝結構。減震底板與機體安裝采用抽拉式自鎖結構設計，省去多余的螺栓螺帽重量，努力從各部件里減小飛機總重。

縱橫CW15掛載CA103相機+DS100旋偏云臺

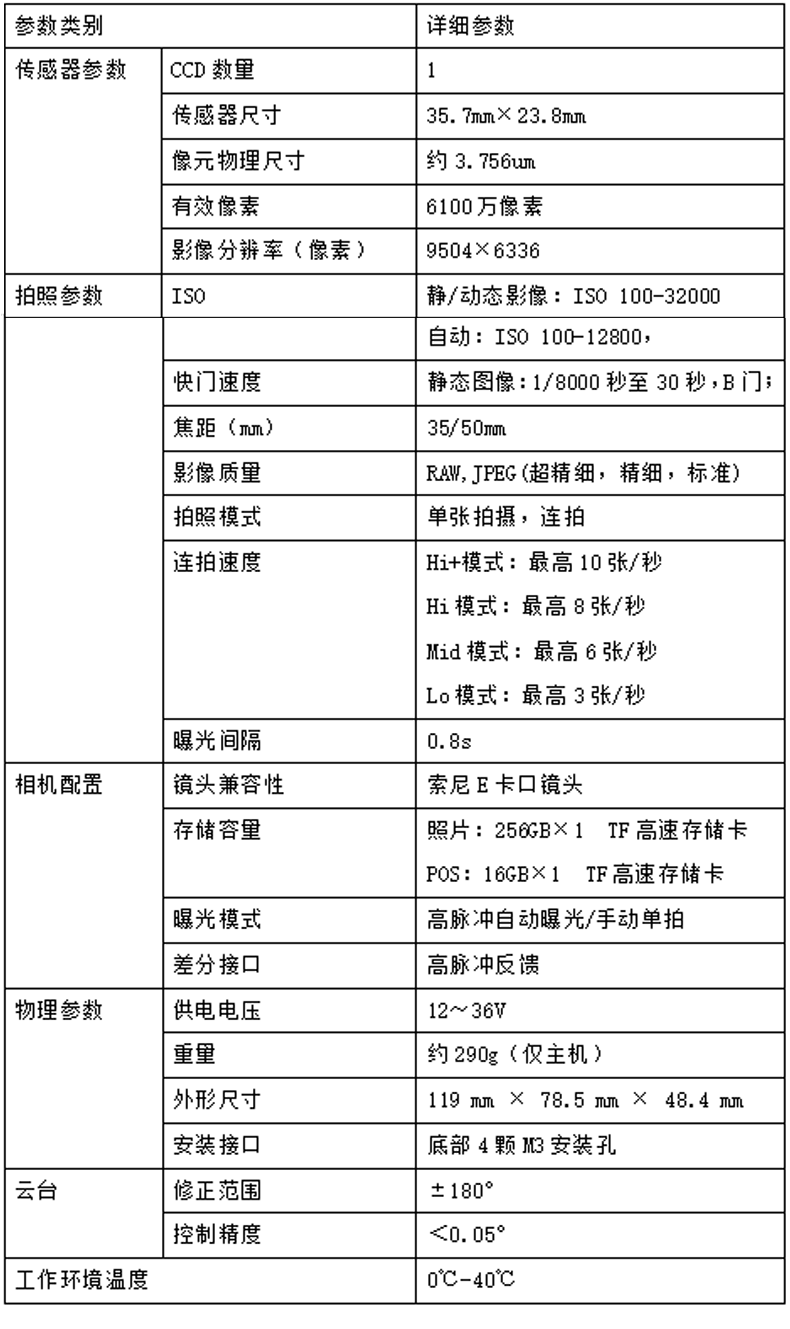

技術參數

縱橫CW15掛載MG-200S

縱橫CW15搭載MG-200S光電吊艙是JOUAV?自行研制的輕型光電吊艙載荷。該光電吊艙搭載了先進的30 倍無損光學變焦光學機芯和紅外熱像機芯，可對目標區域執行晝夜偵察和監視任務。

自帶高性能圖形處理器，使用Nivida Jetson模塊具備很高的性能和能效，可以運行現代 AI工作負載，并行運行多個神經網絡，以及同時處理來自多個高清傳感器的數據。?

賦予全新生命力	目標位置定位解算	目標圖像跟蹤
具備對視軸進行自動穩定的能力（兩軸），保持畫面的穩定。提高目標觀察偵查效果，并可實時對目標進行拍照取證。	視頻畫面OSD 疊加無人機與目標坐標信息、系統狀態信息，輔助操縱人員掌握態勢，提高現場綜合決策能力。	機載AI 輔助功能，實現對特定目標類型（例如車輛、船舶、建筑物等）的持續識別、標注、框選和追蹤。

穩定的雙傳感器吊艙系統

除基礎高精度自動飛行和雙光視頻實時回傳之外，還具備多種電子增強處理、AI 目標識別定位和自動跟蹤與引導飛行能力，以及預設線路與區域自動搜索功能。

實現對目標區域的晝夜監控

搭載非制冷焦平面熱成像傳感器，熱像儀焦距 25 mm，擁有夜間目標偵測能力。通過熱成像與可見光融合，無論白天黑夜，均能實現目標區域的實時監控，并可通過目標影像特征或目標鎖表鎖定目標并自動追蹤。

縱橫CW15掛載CA502*CA503

利于固定翼模式作業，綜合性能好，具有體積小、焦距合理、兼容性高、維護成本低?？赏瑫r輸出五路POS信息，精準記錄每個相機曝光數據，提高內業成圖精度。相機與飛控協議互通，縱橫飛圖"軟件可對相機進行調參和信息查閱。

堅固，輕便，可靠的設計

減震底板設計考慮無人機整機氣動數據、機體強度、飛行速度、起飛重量、電機振動頻率、機艙空間尺寸之后，采用減震系數佳的四角減震方案確保相機高質量畫面。另外針對該相機提供適合的相機安裝結構。減震底板與機體安裝采用抽拉式自鎖結構 設計，省去多余的螺栓螺帽重量，盡努力從各部件里減小飛機總重。

傾斜攝影系統

基于縱橫大鵬⑧系列無人機傾斜攝影系統，通過實景模型的GIS數據采集，不僅能夠真實地反映地物情況，高精度地獲取物方紋理信息，還可通過先進的定位、融合、建模等技術，生成真實的三維城市模型。

傾斜攝影模型展示

如遇確有進行上述修改和調整必要的情形，恕不專門通知。

免像控軟件介紹

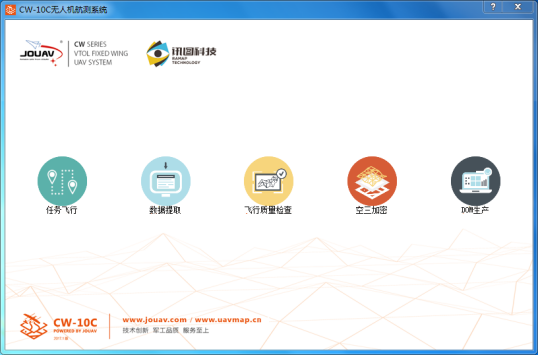

一體化軟件界面 ? ?

負載數據 ?

CA-102

4200萬全畫幅傳感器，采用35mm全畫幅Exmor R CMOS背照式影像傳感器，并配置卡爾蔡司Loxia? 2/35鏡頭，與縱橫大鵬?CW 系列高度集成，采用減震系數佳的四角減震方案保證了高精度和結果，抽拉式自鎖結構的安裝方式使用十分便捷。

堅固，輕便，可靠的設計

縱橫CW15減震底板設計考慮無人機整機氣動數據、機體強度、飛行速度、起飛重量、電機振動頻率、機艙空間尺寸之后，采用減震系數佳的四角減震方案確保相機高質量畫面。另外針對該相機提供適合的相機安裝結構。縱橫CW15減震底板與機體安裝采用抽拉式自鎖結構設計，省去多余的螺栓螺帽重量，努力從各部件里減小飛機總重。
