SH-G30P鉆孔軌跡檢測儀

應用領域

? ?檢測樁基抽芯孔、鉆孔、管樁等垂直度、終孔位置及路徑三維圖

技術特點

? 適用于各類常規尺寸抽芯孔、管樁三維姿態檢測；

? 筆記本全WiFi無線連接絞車遠程操作、USB3.0接口；

? FPGA主控單元、低功耗、高速率；

? 檢測過程中電動計數輪自動進行勻速放線；

? 現場成圖、繪制路徑三維圖、自動計算終孔位置、垂直度。

性能指標

軟件特點

? 軟件界面友好、清晰、操作便捷可觀；

? 主界面位移、垂直度曲線視圖、三維效果視圖、實時姿態方位角視圖、歐拉角視圖聯動顯示；

? 位移、垂直度曲線視圖欄可點選讀取不同深度的累計位移值和X、Y、Z三個方向上的方位角；

? 最大位移、最大垂直度偏差軟件自動計算，同時軟件具有根據最小二乘法自動修正最大垂直度偏差功能；

? 三維效果視圖可仰視、可俯視及360度旋轉查看，檢測結果清晰、直觀；

? 歐拉角視圖可讀取不同深度點處對應的位移偏差值和歐拉角偏差值；

? 檢測結果以四種不同視角多方位呈現，分別有水平視圖上東西方位、南北方位顯示，俯視視圖及45度斜視圖顯示，同時顯示最大位移、垂直度指標。

工程實例

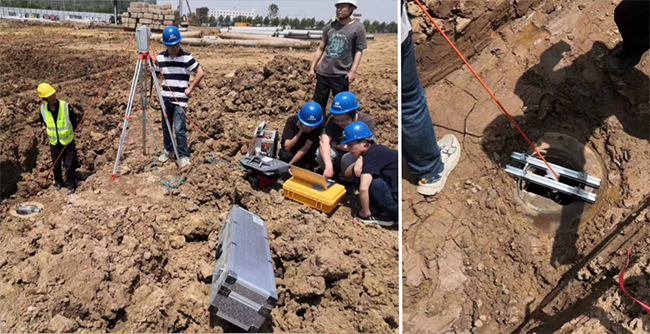

管樁檢測現場

現場成圖、垂直度、位移、方位、三維軌跡信息一目了然

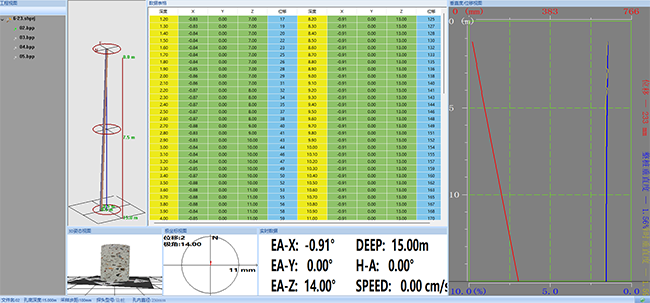

管樁垂直度檢測三維成圖

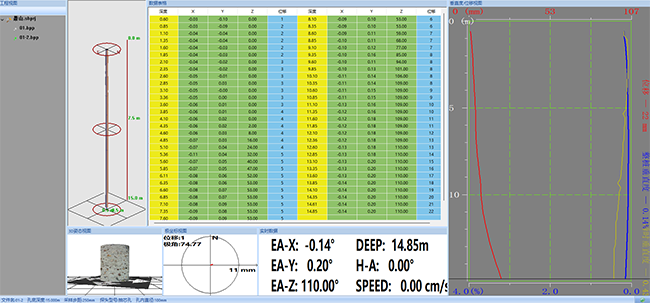

抽芯孔垂直度檢測三維成圖
