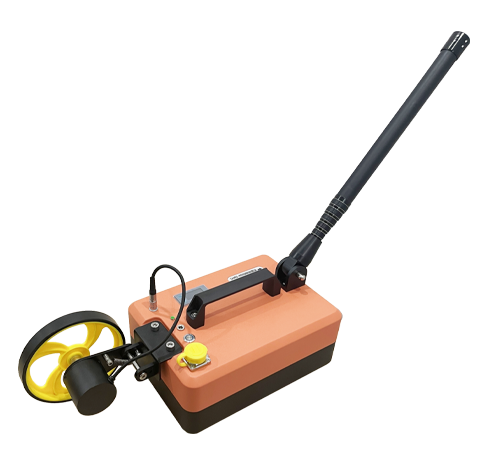

SHRS-R900探地雷達
應用領域
主要針對淺部高分辨率下的探測；
公路、鐵路、水利水電及電力線纜隧道探測，如隧道復合襯砌的初支和二襯的厚度、空洞、不密實、脫空及鋼筋和鋼拱架分布和隧道圍巖裂隙、破碎探測等；
鋼筋混凝土探測：鋼筋分布、空洞、不密實及裂隙等；
公路路面探測：結構層厚度、空洞、破碎、沉降和含水等病害探測及精準定位；
在通常土質情況測探可達0.8米，在巖石情況下典型測探可達1.5米（測探與介質電導率有關）。
技術特點
??手持式/推拉式；
??每臺天線可作為獨立成套的雷達使用，可極大降低雷達的采購成本；
??標準RJ45傳輸接口；
??體積小巧，使用方便，可單人操作；
??采集軟件自動識別天線型號，現場實時成圖；
??適應野外惡劣的工作環境；
??內置高效鋰電池，且易于更換，可長時間不間斷進行野外作業。
性能指標
主機 | 筆記本電腦 | 增益調節 | 分段增益、自動增益 |
數據接口 | RJ45 | 采集方式 | 連續觸發、輪距觸發 |
AD轉換 | 16位 | 實時處理 | 道間均衡、背景消除、濾波等 |
耦合方式 | 地面耦合 | 實時成圖 | AScan、BScan |
采樣道數 | 最大512道/s | 行程精度 | ?≤3mm |
采樣頻率 | 5-20GHz可選 | 供電 | 內置可充電鋰電池 |
采樣長度 | 512、1024可選 | 連續工作時間 | ≥10小時 |
道間均衡 | 1-10道 | 后處理 | 數據展示、目標標記、報表輸出 |
符合規范
《水電水利工程物探規程》（DL/T 5010——2005）；
《水利水電工程物探規程》（SL326——2005）；
《電力工程物探技術規程》（DL/T 5159——2012）；
《水下工程物探規程》（DB34/T 2209——2014）；
《公路斷面探傷及結構層厚度地質雷達》（JT/T 940——2014）；
《城市工程地球物理探測標準》（CJJ/T 7——2017）；
《城市地下管線探測技術規程》（CJJ 61——2017）；
《雷達法檢測建設工程質量技術規程》（DGJ 32-TJ79——2009）；
《鐵路隧道超前地質預報技術規程》（Q∕CR 9217——2015）；
《城市地下病害體綜合探測與風險評估技術標準》（JGJT437——2018）；
《公路工程物探規程》（JTGT 3222——2020）；
配置清單
| 配置清單 | ||||
| 序號 | 名稱 | 型號 | 數量 | 備注 |
| 1 | 探地雷達（含雷達發生和接收集成一體化天線） | SHRS-R | 1套 | 內置充電電池、測距輪、防滑底板 |
| 2 | 筆記本電腦 | ? | 1臺 | ? |
| 3 | 采集軟件 | ? | 1套 | ? |
| 4 | 數據處理軟件 | ? | 1套 | ? |
| 5 | 千兆網線 | ? | 1根 | ? |
| 6 | 拉桿 | ? | 1根 | ? |
| 7 | 說明書 | ? | 1本 | ? |
| 8 | 合格證 | ? | 1張 | ? |
| 9 | 機箱 | ? | 1本 | ? |
部分應用推薦
| 天線類型 | 天線主頻 | 可達深度 | 應用推薦 |
| 單頻天線 | 1.6GHZ | 0-0.8m | 混凝土、鋼筋、橋梁不密實等缺陷檢測 |
| 900MHZ | 0-1.5m | 隧道襯砌質量檢測、公路路面檢測、鋼筋掃描、橋梁缺陷檢測 | |
| 400MHZ | 0-5m | 工程、隧道襯砌質量檢測、擋墻缺陷質量檢測 | |
| 200MHZ | 0-10m | 淺層地質病害探測、管線探測、滲漏?檢測 | |
| 100MHZ | 0-30m | 淺層工程勘察、超前地質預報、地質病害（巖溶、空洞、破碎帶）探測 |
