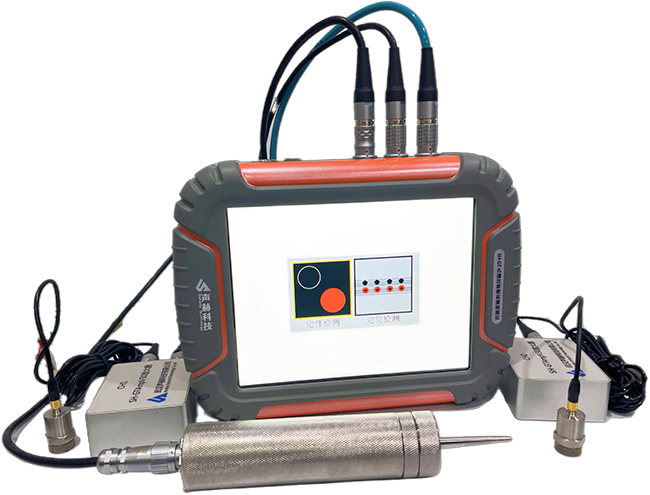

SH-GT孔道注漿密實度檢測儀
應用領域
預應力橋、梁、錨索的孔道灌漿密實性檢測、缺陷位置準確定位檢測
支持標準
《河北省橋梁預應力孔道密實注漿質量檢測技術規程》一?DB13/T 2480一2017
《山西省橋梁預應力孔道注漿密實性無損檢測技術規程》一?DB14/T 1109一2015
《福建省公路混凝土橋梁預應力施工質量檢測評定技術規程》一?DB35/T 1638一2017
《云南省橋梁有效預應力檢測技術規程》一?DB53/T 810一2016
《云南省橋梁預應力管道注漿密實度檢測技術規程》一?DB53/T 811一2016
《云南省橋梁預應力施工質量控制與驗收規程》一?DB53/T 828一2017
技術特點
便攜式手持設計、輕便、小巧；
采用A8 +ARM主控單元、低功耗、高速率；
超磁致震源、收發同步、余震短、能量可調；
雙通道傳感器，支持同步觸發、信號觸發；
嵌入式WinCE操作系統、高穩定性、強兼容性；
工業彩色寬溫液晶屏、全觸摸屏操作、USB2.0接口；
自動讀取信號時間、幅度、頻率以及自動計算波速、密實度。
支持手錘模式。
性能指標
操作模式 | 觸摸屏 | 數據轉存 | USB2.0 |
顯示模式 | 8.4寸、800×600液晶屏 | 時窗個數 | 2 |
分辨力 | 2us | 精度 | 優于±4℅ |
量程 | 最大150m | 存儲容量 | 4GB |
觸發方式 | 信號觸發、同步觸發 | 激發能量 | 1～8級 |
采樣間隔 | 2～65535us | 采樣長度 | 最大8K |
供電方式 | 內置鋰電池 | 工作時間 | ≥8小時 |
| 時間判讀 | 自動 | 幅度判讀 | 自動 |
| 速度計算 | 自動 | 密實度計算 | 自動 |
主機重量 | 1.5Kg | 主機尺寸 | 245×174×58mm |
?
?
?
?
?
?
?
?
?
?
?
軟件特點
? 軟件界面友好、清晰，操作便捷直觀；
? 軟件具有數字濾波功能；
? 兩道曲線首波定好后，實測波速值、全長波速灌漿指數、衰減法灌漿指數、傳遞函數灌漿指數及綜合灌漿指數，軟件自動計算；
? 軟件自動輸出報告結果表，方便快速出報告。

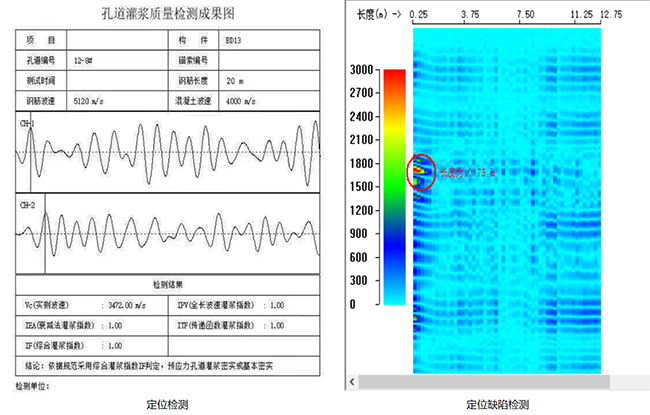

? 采集軟件支持定性檢測和缺陷定位檢測；分析軟件具有孔道密實度定性檢測結果圖和缺陷定位圖輸出功能。

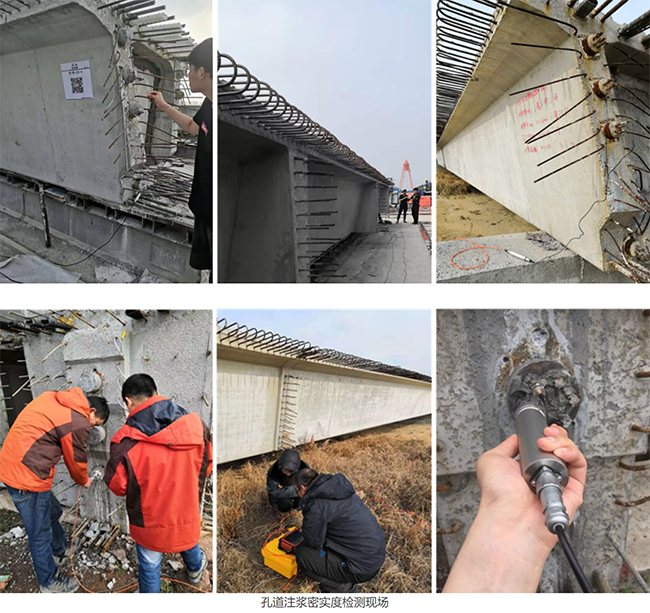

工程案例
