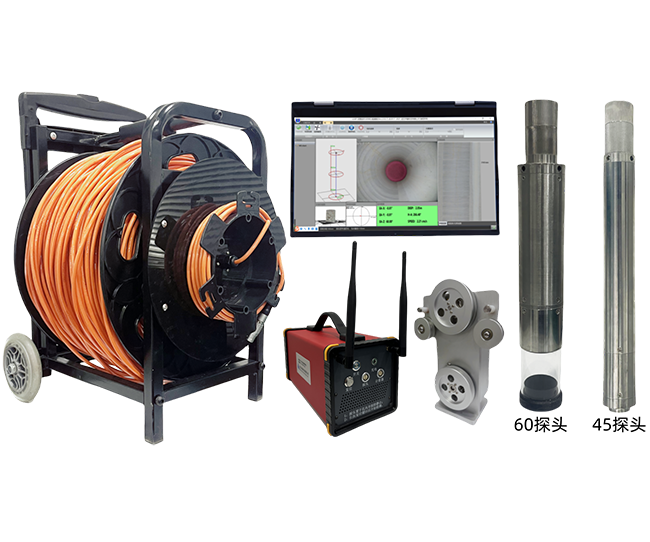

SH-G40S高清地質鉆孔成像儀

應用領域

適用于工程地質、水文地質、地質找礦、巖土工程、礦山等領域各類地質鉆孔，可實時錄制成像高清視頻，軟件支持二維平面展開圖

(1)?用于工程水文地質：觀測鉆孔中地質體的各種特征及細微構造，如地層巖性、巖石結構、斷層、裂隙、夾層、巖溶等，編錄地質柱狀圖；

(2)?用于礦產地質：觀測礦體礦脈厚度、傾向和傾角，鉆孔自身的傾向和傾角；

(3)?用于煤礦等礦山：觀測和定量分析煤層等礦體走向、厚度、傾向、傾角，城內夾矸及雨頂板巖層的離層裂縫程度等；

(4)?用于地下管道：觀察管道內容物，定量分析管道裂隙及破碎、斷裂位置、長度、寬度及走向等

支持標準

中國工程建設協會標準：

《基樁孔內攝像檢測技術規程》（CECS 253――――2009）；

《電力工程基樁檢測技術規程》（DL/T 5493――――2014）；

《建筑基樁檢測技術規范》（JGJ 106――――2014）；

《廣東省建筑地基基礎檢測規范》（DBJ15 60――――2019）；

《浙江省基樁完整性檢測技術規程》（DB33/T 1127――――2016）；

《湖北省預應力混凝土管樁基礎技術規程》（DB42/489――――2008）；

? ?陜西省工程建設標準：

《預應力混凝土管樁基礎技術規程》（DBJ61T 101――――2015）。

技術特點

? 集高清鉆孔拼圖、錄像、鉆孔軌跡測量于一體；

? 整機體積小巧、重量輕、便攜性好；

? 筆記本全WiFi無線連接絞車遠程操作；

? 采用FPGA主控單元、低功耗、高速率；

? 探頭內置亮度可調LED光源；

? 進口500萬像素高清晰360度魚眼攝像頭；

? 探頭采用不銹鋼外殼、鋼化玻璃探頭罩，承壓能力不小于3Mpa；

? 檢測過程中電動計數輪自動進行勻速放線；

? 探頭內置九軸陀螺儀，四元素、歐拉角空間姿態定位；

? 分析軟件出報告可顯示、輸出平面展開圖且支持自定義輸出某段深度范圍平面展開圖；

? 平面展開圖上可直接進行巖芯描述，裂縫的傾斜、夾角和寬度可自己計算，寬度精度可達0.1mm，方位角可達0.1度。

性能指標

軟件特點

? 軟件界面友好、清晰、操作便捷可觀；

主界面位移、垂直度曲線視圖、三維效果視圖、實時姿態方位角視圖、歐拉角視圖聯動顯示；

位移、垂直度曲線視圖欄可點選讀取不同深度的累計位移值和X、Y、Z三個方向上的方位角；

最大位移、最大垂直度偏差軟件自動計算，同時軟件具有根據最小二乘法自動修正最大垂直度偏差功能；

三維效果視圖可仰視、可俯視及360度旋轉查看，檢測結果清晰、直觀；

歐拉角視圖可讀取不同深度點處對應的位移偏差值和歐拉角偏差值；

檢測結果以四種不同視角多方位呈現，分別有水平視圖上東西方位、南北方位顯示，俯視視圖及45度斜視圖顯示，同時顯示最大位移、垂直度指標。

工程實例

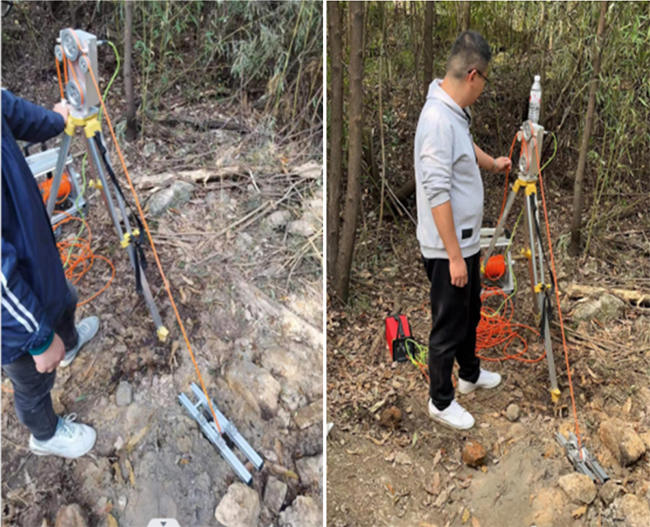

地質鉆孔現場檢測

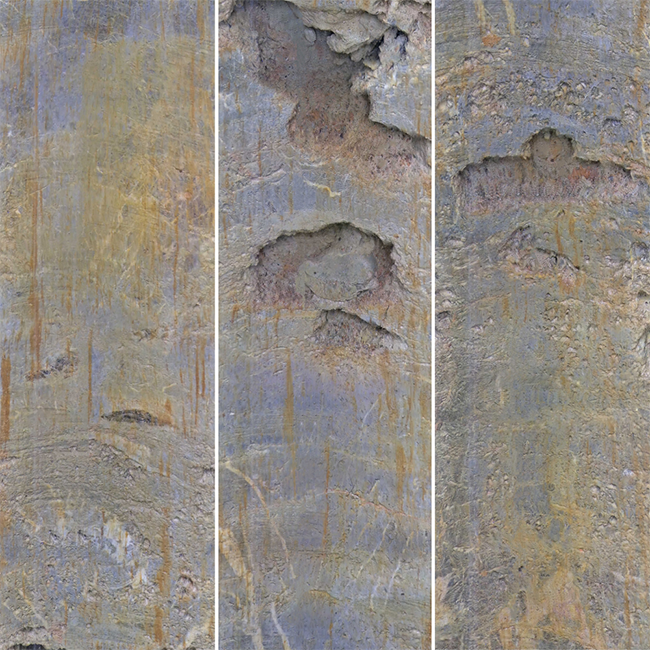

鉆孔內壁高清二維成像展開圖
