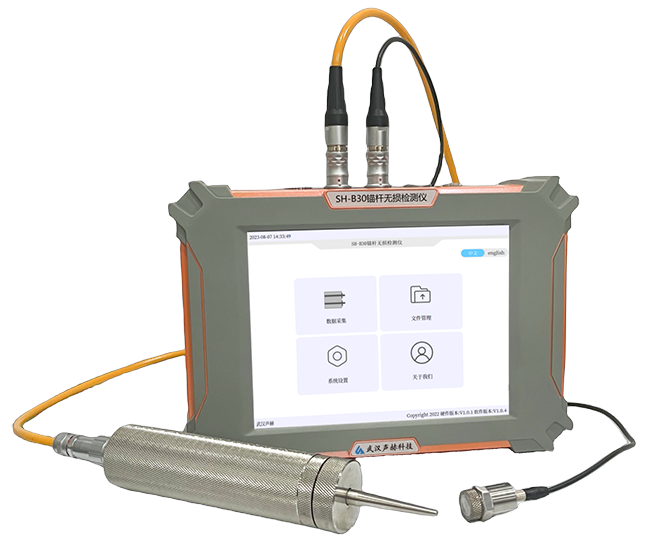

SH-B30錨桿無損檢測儀
應用領域
錨桿、錨索長度、密實度、缺陷檢測
支持標準
《水電水利工程錨桿無損檢測規程》一DL/T5424-2009
《錨桿錨固質量無損檢測技術規程》一JGJ/T182-2009
技術特點
檢測長度可達50米；
便攜式手持設計、輕便、小巧；
收發同步、余震短、能量可調；
采用程控一體式超磁震源，實現快速檢測；
采用FPGA主控單元、低功耗、高速率；
嵌入式Linux操作系統、高穩定性、超強兼容性；
工業彩色寬溫液晶屏、全觸摸屏操作、USB2.0接口；
自動計算長度、判定密實度與錨固等級。
支持手錘模式。
性能指標
操作模式 | 觸摸屏 | 數據轉存 | USB2.0 |
顯示模式 | 8.4寸、1024×768液晶屏 | 時窗個數 | 2 |
分辨力 | 1us | 精度 | 優于±4℅ |
量程 | 0.75～50m | 存儲容量 | 4GB |
觸發方式 | 信號觸發、同步觸發 | 激發能量 | 1～8級 |
采樣間隔 | 2～65535us | 采樣長度 | 最大8K |
供電方式 | 內置鋰電池 | 工作時間 | ≥8小時 |
長度計算 | 自動 | 密實度判定 | 自動 |
| 速度校準 | 可校準 | 錨固等級判定 | 自動 |
主機重量 | 1.5Kg | 主機尺寸 | 248×185×63mm |
軟件特點
軟件界面友好、清晰，操作便捷直觀；
錨桿端部定好后，自動識別端底部位置，支持定缺陷范圍；
支持嚴格按照規范判斷依據判定錨固密實度等級類別；
軟件功能強大，具有頻譜、相位、瞬時能量、數字濾波分析等功能；

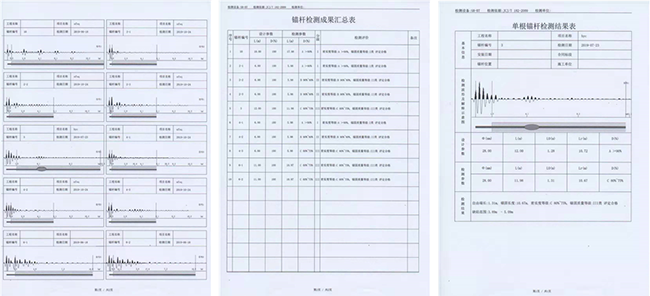

軟件支持輸出單根錨桿檢測報告結果、批量錨桿檢測報告結果和同一工地檢測結果匯總表格，出報告快捷方便。
