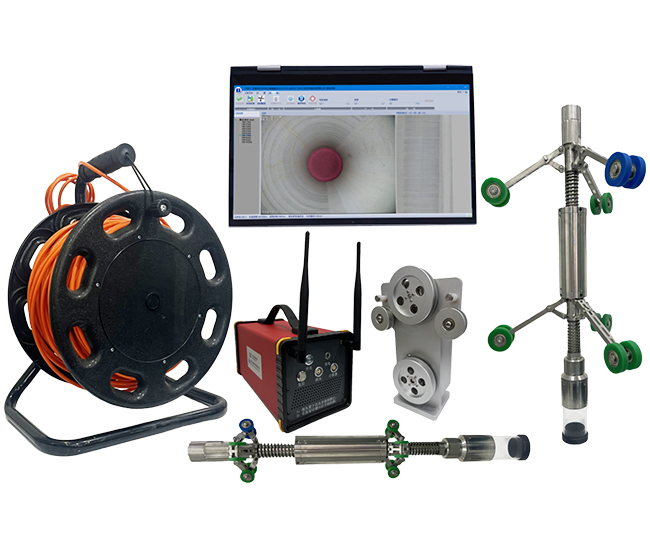

SH-G50P鉆孔軌跡成像儀

應用領域

檢測樁基抽芯孔、鉆孔、管樁等垂直度、終孔位置及路徑三維圖

實時錄制鉆孔內部成像高清視頻

支持標準

中國工程建設協會標準：

《基樁孔內攝像檢測技術規程》（CECS 253――――2009）；

《電力工程基樁檢測技術規程》（DL/T 5493――――2014）；

《建筑基樁檢測技術規范》（JGJ 106――――2014）；

《廣東省建筑地基基礎檢測規范》（DBJ15 60――――2019）；

《浙江省基樁完整性檢測技術規程》（DB33/T 1127――――2016）；

《湖北省預應力混凝土管樁基礎技術規程》（DB42/489――――2008）；

陜西省工程建設標準：

? ? 《預應力混凝土管樁基礎技術規程》（DBJ61T 101――――2015）。

技術特點

適用于各類常規尺寸抽芯孔、管樁三維檢測；

? 筆記本全WiFi無線連接絞車遠程操作、USB3.0接口；

? FPGA主控單元、低功耗、高速率；

? 進口500萬像素高清晰360度魚眼攝像頭；

? 檢測過程中電動計數輪自動進行勻速放線；

? 現場成圖、繪制路徑三維圖、自動計算終孔位置、垂直度；

? 同時檢測鉆孔垂直度指標及實時錄制鉆孔內部成像高清視頻；

? 分析軟件自帶將360度攝像視頻展開二維平面圖像功能。

性能指標

軟件特點

軟件界面友好、清晰、操作便捷可觀；

主界面位移、垂直度曲線視圖、三維效果視圖、實時姿態方位角視圖、歐拉角視圖聯動顯示；

位移、垂直度曲線視圖欄可點選讀取不同深度的累計位移值和X、Y、Z三個方向上的方位角；

最大位移、最大垂直度偏差軟件自動計算，同時軟件具有根據最小二乘法自動修正最大垂直度偏差功能；

三維效果視圖可仰視、可俯視及360度旋轉查看，檢測結果清晰、直觀；

歐拉角視圖可讀取不同深度點處對應的位移偏差值和歐拉角偏差值；

檢測結果以四種不同視角多方位呈現，分別有水平視圖上東西方位、南北方位顯示，俯視視圖及45度斜視圖顯示，同時顯示最大位移、垂直度指標。

工程實例

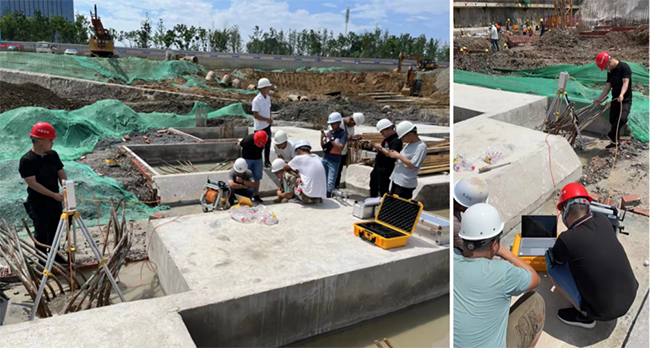

抽芯孔檢測現場

現場成圖，一目了然

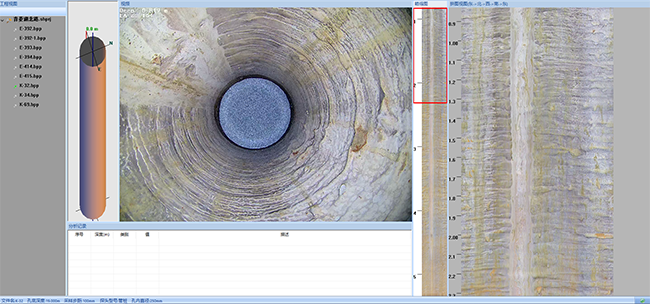

管樁二維展開圖
