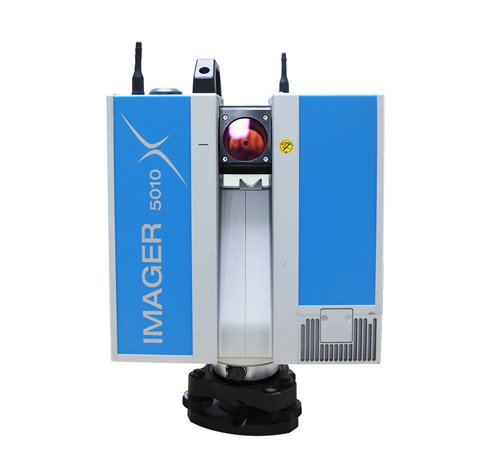

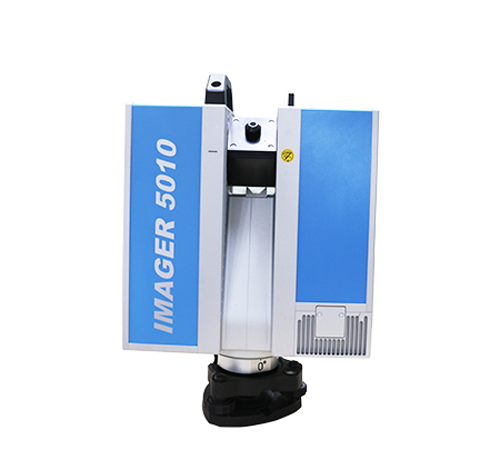

Z+F 5010X三維激光掃描儀

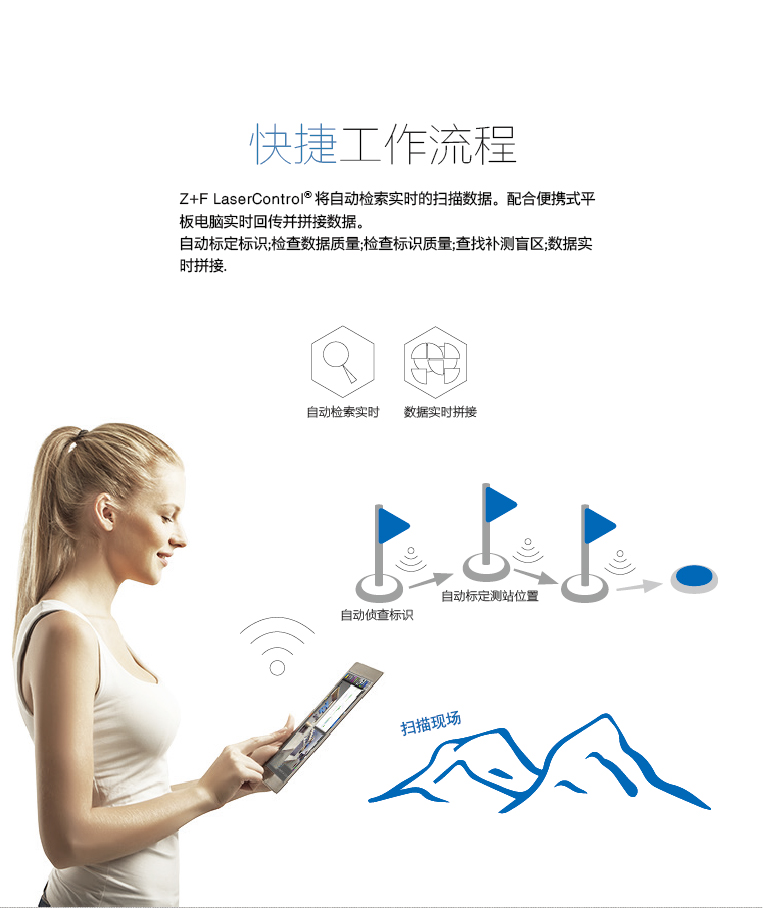

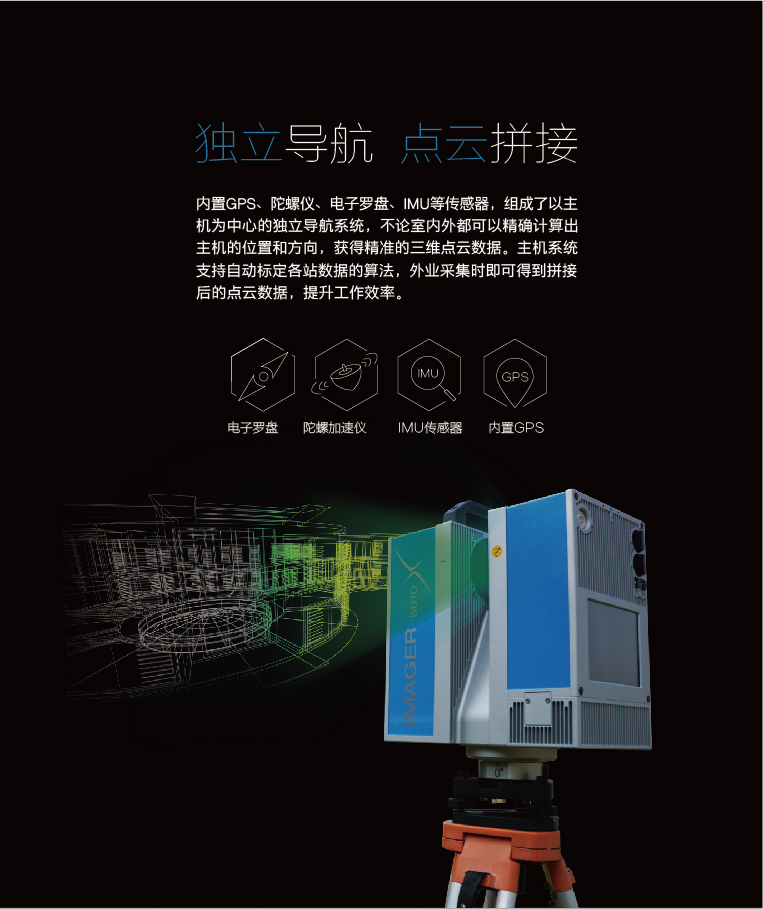

Z+F IMAGER 5010X是Zoller + Fr?hlich 公司具有跨時代意義的旗艦產品，內置陀螺儀，慣導，電力羅盤，GPS傳感器，能記錄站點位置，并測站過程中進行數據拼接，掃描現場可自動檢索實時的掃描數據，配合使用便攜式平板電腦實時回傳并接收數據。擁有數據的實時回傳，盲區分析，以及邊掃描邊拼接數據等具有革新意義的功能和自動標定標識、檢查數據質量、檢查標識質量、查找補測盲區等全新的工作流程

產品說明

??????????

技術參數

激光單元
激光等級	1級
光束發散度	＜0.3毫弧度
光束直徑	約3.5毫米（距0.1米時）
測程	187.3米
測程	0.3米
分辨率	0.1?mm

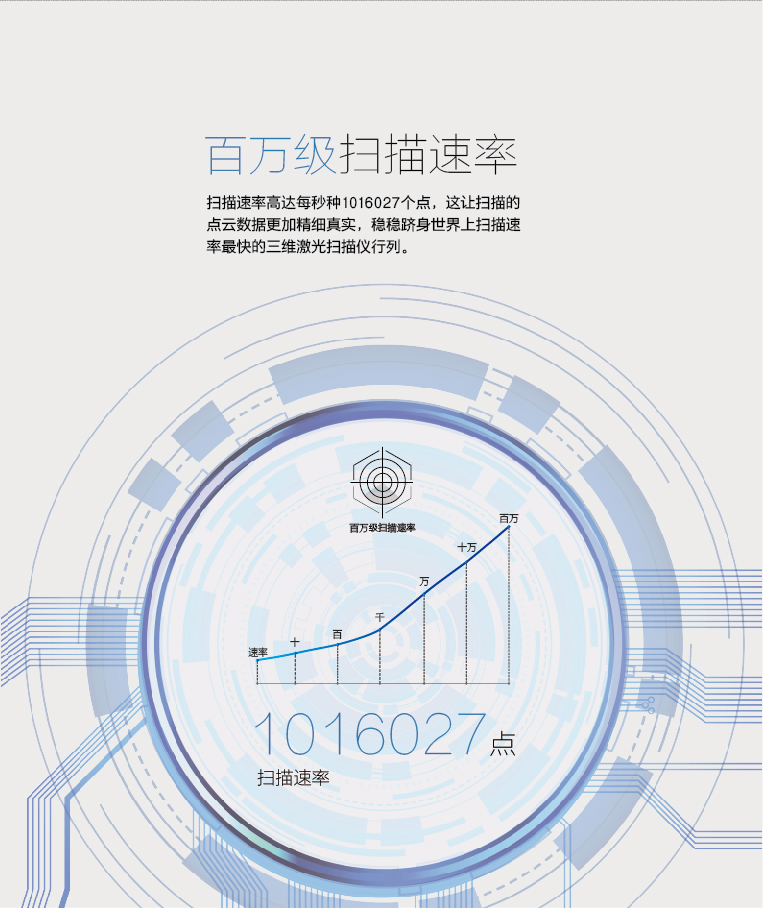

數據獲取速率?	≤?1016?000點/秒
線性誤差	≤1毫米
	反射率14%時（黑色）	反射率37%時（暗灰）	反射率時80%（白色）
10m處的誤差（均方根誤差）	0.5mm	0.4mm	0.3mm
25m處的誤差（均方根誤差）	1.0mm	0.6mm	0.5mm
50m處的誤差（均方根誤差）	2.7mm	1.2mm	0.8mm
100m處的誤差（均方根誤差）	10.0mm	3.8mm	2.0mm

?

發射單元

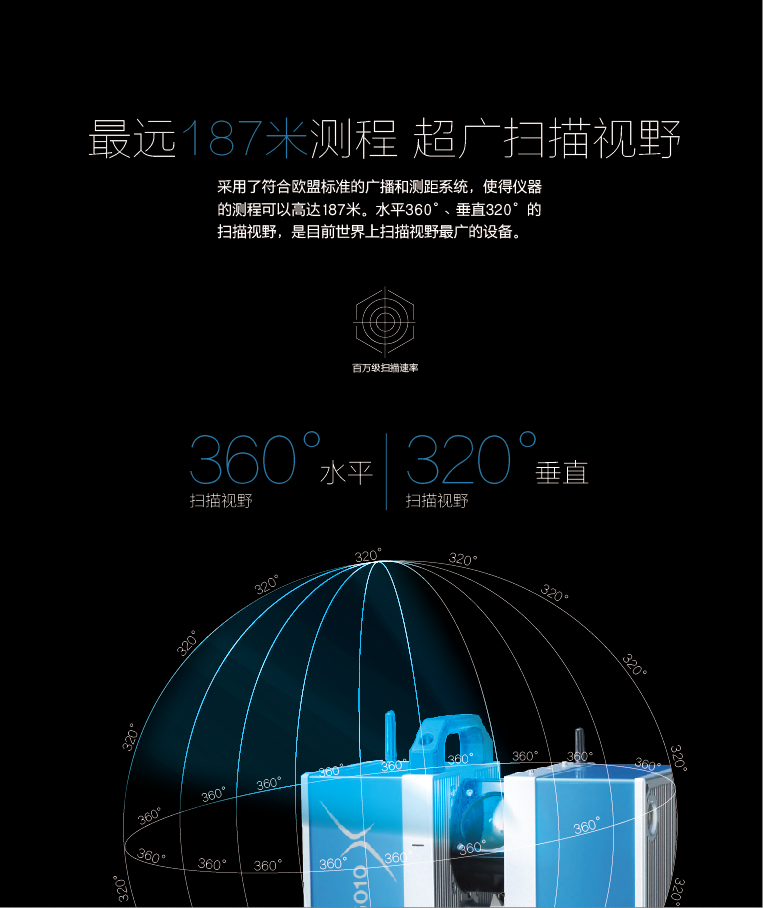

垂直視野范圍	320度
水平視野范圍	360度
垂直分辨率	0.0004度
水平分辨率	0.0002度

?

其他

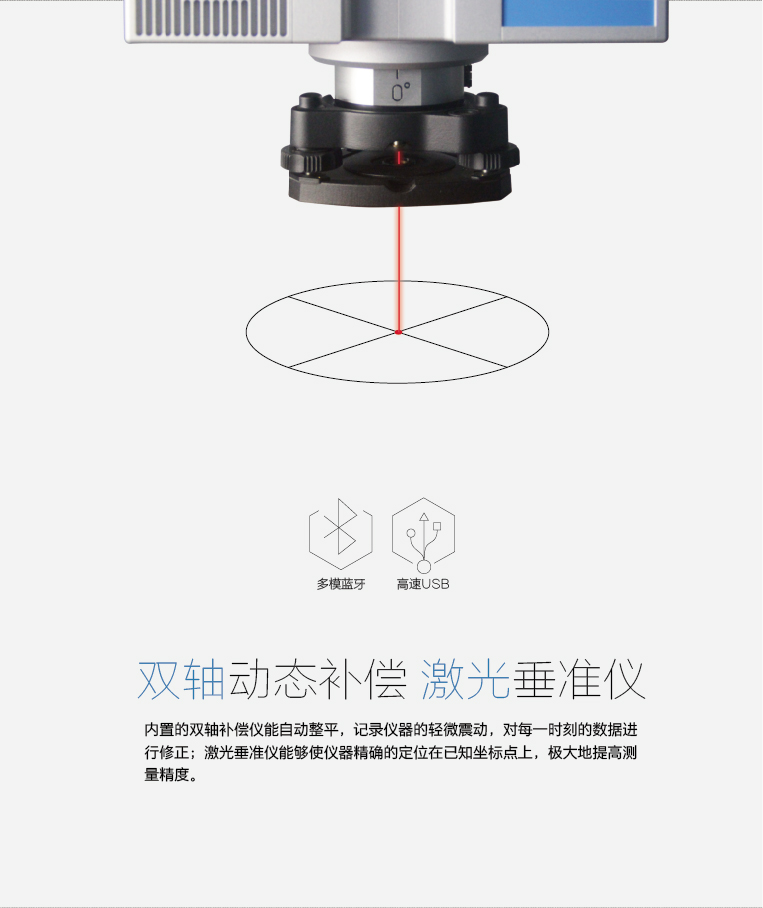

? 雙軸補償器	分辨率	0.001度
	測量范圍	±0.5度
	精度	＜0.007度
數據存儲	內置64GB閃存卡，2×外置64GB?USB閃存驅動器
綜合操作面板	觸摸屏操作，彩色顯示，具備測量和導航功能
通訊接口	2×USB,LEMO?9芯/7芯連接器，鏈接I-Cam及GPS等外部傳感器

?

電源
輸入電壓	24V?DC(掃描儀主機)?\|100–240V?AC?(外接電源)
功率	平均<65W
工作時長	＞3小時（內部電池）
環境條件
操作溫度	-10℃~+45℃
存放溫度	-20℃~+50℃
保護級別	IP?53
尺寸和重量
掃描主機尺寸(長x寬x高)?/重量	286?x?170?x?395?/9.8?kg
電池尺寸(長x寬x高)?/重量	170?x?88?x?61?mm?/1.2?kg
AC機組尺寸(長x寬x高)?/重量	35?x?67?x?167?mm?/0.54?kg
