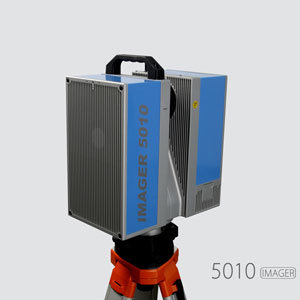

Z+F 5010三維激光掃描儀

IMAGER 5010 是當前掃描速度較快的3D掃描儀。

USB接口

兩個集成到外殼上的USB端口都可以接64GB閃存驅動，同時還可以外接移動硬盤，保證掃描儀的存儲空間。

?

LEMO接口

用來控制掃描儀的外接設備，還可連接外置GPS，通過LEMO接口可將時間信息和掃描儀數據融合在一起。

?

數據電源接口

數據下載和電源供給接口位于掃描儀的下端，連接更加方便。

?

以太網接口

以太網和W-LAN接口通過W-LAN接口可以用特定的IP地址登陸Web瀏覽器控制掃描儀。

?

激光垂準儀

激光垂準儀能夠使儀器準確的定位在一個已知坐標點上。

?

集成操作面板

高分辨率的觸屏使掃描儀操作起來更加直觀，在掃描儀的菜單里就可以查看操作幫助。為了保證測量精度，軟件提供了便捷量測和導航控件。

?

簡潔的設置菜單?

簡單的菜單結構實現了全部的功能設置，使操作更加快捷有效。開始標準掃描只需點擊兩次。

?

旋轉式鏡面

鏡面完全封裝的，確保不受環境影響，使掃描儀適合野外作業。每分鐘3000轉，掃描率每秒一百萬個點，可以在短時間內做高分辨率的全景掃描。

?

真彩色顯示

掃描之后能立刻以多種視角顯示數據。

?

豐富多彩的掃描方式

真彩色、高動態和高靈活度Z+F?IMAGER?5010為三維掃描儀設定了新的標準。

IMAGER 5010是從可靠的相位式技術發展而來的高端設備。IMAGER 5010很大的特點就是掃描速度快、操作簡單，這能極大的提高掃描效率。

?

1級激光

IMAGER?5010的激光是波長為1.5μm的一級激光(EN?60825-1)，激光束完全無害。

?

測程187m

因?yàn)榧す獠ㄩL(zhǎng)和測距系統的優越性，設備的測程可達187m，是長測程的相位式激光掃描儀。

?

較高的掃描速率

可達每秒1016027個點的快速掃描速率。

?

分辨率/質量

在極高的測量率的情況下有四種數據質量等級和七種分辨率可以設置。依據項目或測量物體的外形選擇配置，在較遠的距離下也能保持相當高的點密度。

?

320°×360°視野范圍

水平360°垂直320°的視野圍做到覆蓋。

?

輕便靈巧

IMAGER?5010設備小巧只有9.8kg，體積只有286×170×395mm（長×寬×高）。

?

操作便捷

觸屏顯示界面清晰簡捷。

?

快速掃描

只需按兩次快速掃描按鍵就可以啟動預設的快速掃描模式，整個掃描只需要幾秒鐘。

?獨立運行

獨立運行的概念得到了加強。掃描數據可以存儲在兩個USB移動存儲上，也可以存儲在內置的閃存卡上。掃描儀的彩色顯示屏可以完成縮放和測量等這些基本功能。

?

高質量數據

IMAGER?5010有很好的角度分辨率和距離測量精度，即使是長距離和反射面較差的情況下高數據的獲取率也能保證毫米級的高精度。

?

封裝的鏡面

激光是由轉速為50轉/秒的旋轉鏡面反射出去，鏡面被封裝在保護玻璃罩中，保證了高質量、高穩定性、高耐久性。

?

完全集成的彩色相機

在掃描儀的轉子中安裝了一個低噪音的彩色CMOS相機。精選鏡頭和相機類型，使它在各種光線下都能拍出高質量的照片。復雜精細的后處理算法能將在光線條件差的情況下的影像信息生產出的HDR彩色圖像。

技術參數

*本公司產品技術參數及配置如有變更，恕不另行通知。
