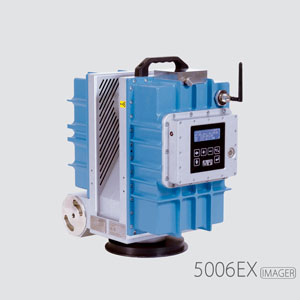

Z+F 5006EX三維掃描儀

基于高質量的三維激光掃描儀Z+F?IMAGER?5006i的基礎上，德國Z+F電子公司和DMT?GmbH?&Co.?KG公司已經開發出防爆三維激光掃描儀—IMAGER?5006EX。

地下采礦和工業炸藥的空氣環境中彌漫著易燃易爆氣體，而IMAGER?5006EX三維激光掃描儀的面世為其提供了變革。

IMAGER?5006EX是獲得ATEX認證（防爆認證）的三維激光掃描儀，批準應用于地下采礦和工業炸藥等易爆氣體環境中。

IMAGER?5006EX通過了ATEX?指令94/9/EC，認定為I類和II類級別產品。

IMAGER?5006EX產品是在IMAGER??5006i的基礎上融合了更高技術。

?

供電系統

IMAGER?5006EX內置電池組可供設備連續無線掃描1小時。

內置電池組的設計經過ATEX標準的經驗，符合在易爆環境中使用，不允許使用外接電源。

?

操控系統

可以通過配套的鍵盤和顯示器對IMAGER?5006EX進行直接操作，同時設備也配備了可供外部操控的Wi-Fi無線接口，使用PDA或筆記本電腦（通過ATEX認證）可以遠程對掃描儀進行操控。

所獲取的數據及時保存在內置硬盤里。

以太網接口可以在爆炸環境之外使用。

?

數據采集/質量控制

IMAGER?5006EX可應用于高密度高精度的掃描，以508000點/秒的數據采集速度節省了項目時間，采集后的數據可以及時保存在60G的內置硬盤中，支持高密度的掃描工作。

?

兼容性

IMAGER?5006EX完全兼容Z+F的軟件系列，如Z+F?LaserControl?和LFM?軟件。

掃描儀可以安置在Z+F專用三腳架上，并能進行對中整平。

可將符合標準的棱鏡安置于掃描儀頂部。

激光掃描儀的數據也與市場上通用軟件無縫兼容，如Visual Sensor Fusion (VSF)、JRC 3D Reconstructor等等。

技術參數

激光測量系統

ATEX證書：?IM2?Ex?d?[ib]?I?/?II?2G?Ex?d?[ib]?II?B?T4

測程：79?m

測程：0.4 m

分辨率：0.1?mm

數據獲取速率：≤?508,000點/秒

線性誤差：≤?1mm（50米以內）

?

10米處的誤差（均方根誤差）：

-?反射率10%時（黑色）：1.2?mm

-?反射率20%時（暗灰）：0.7?mm

-?反射率10 0%時（白色）：0.4?mm

?

25米處的誤差（均方根誤差）：?

-?反射率10%時（黑色）：2.6?mm

-?反射率20%時（暗灰）：1.5?mm

-?反射率1 00%時（白色）：0.7?mm

?

50米處的誤差（均方根誤差）：

-?反射率10%時（黑色）：6.8?mm

-?反射率20%時（暗灰）：3.5?mm

-?反射率1 00%時（白色）：1.8?mm

?

工作溫度：?0°C?—?40°（內部參考忽略不計）

?

激光：可見光

光束發散度：0.22毫弧度

光束直徑：約3毫米（距1米時）

激光等級：3R(ISO EN 60825-1)

?

偏轉單元

系統?垂直/水平：旋轉鏡/旋轉裝置

視野?垂直/水平：310°/360°

分辨率?垂直/水平：0.0018°/0.0018°

精度?垂直/水平：0.007°rms/0.007°rms

掃描速度：≤50轉/秒

全周掃描速度：25轉/秒

分辨率

?

其他

傾斜測量：

分辨率：1/1000°

精度?(零點)：1/500°

數據存儲：內置固態硬盤≥60GB

數據傳輸：Wi-Fi/以太網

通信接口：Wi-Fi/以太網

?

綜合操作面板：

鍵盤：6個按鈕

顯示器：4行顯示

?

電源：

輸入電壓：18V?DC（掃描主機）

功率：65W

?

工作時長：

內置電池組：1小時

?

環境要求：

工作溫度：0°C?—?40°C

存儲溫度：-20°C?—?50°C

濕度/保護等級：無冷凝/IP54

光線反射條件：無反射

光線條件：在強烈日光下或黑暗中均可操作

?

尺寸和重量：

掃描主機(長x寬x高)/重量：395mm?x?250mm?x?414mm/30.6kg

底部水平軸：343mm

三腳架：

高度/重量：約800mm-1400mm/9kg

直徑：約1200mm
*本公司產品技術參數及配置如有變更，恕不另行通知。
