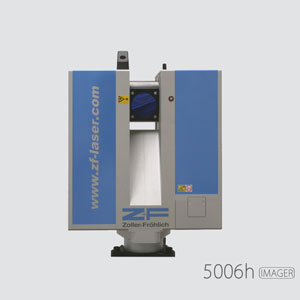

Z+F 5006h三維激光掃描儀

在工廠數字規劃、工業設計、建筑、古跡保護、城市三維模擬與建模方面，3D激光掃描測量系統Z+F?IMAGER?5006h大有用途。

技術參數

掃描系統

測程：79m?

測程：0.4m

分辨率：0.1mm

數據獲取速率：1016727點/秒

線性誤差（50米處）：1mm

?

10米處的誤差（均方根誤差）

反射率10%時（黑色）：?1.2?mm

反射率20%時（暗灰色）：0.7?mm

反射率1 00%時（白色）：0.4mm

?

25米處的誤差（均方根誤差）

反射率10%時（黑色）：2.6?mm

反射率20%時（暗灰色）：1.5 mm?

反射率? 1 00%時（白色）：0.7 mm?

?

50米處的誤差（均方根誤差）

反射率10%時（黑色）：6.8?mm

反射率20%時（暗灰色）：3.5 mm?

反射率1 00%時（白色）：1.8?mm

溫度引起的誤差：可忽略 ? ?

?

光學部分

激光：可見光

光束發散度：0.22毫弧度

光束直徑（1米處）：3mm

激光等級：3R (ISO EN 60825-1)

?

偏轉單元

垂直系統：可旋轉式平面鏡

水平系統：機械繞垂直軸旋轉

垂直/水平視野：310°/?360°

垂直/水平分辨率：0.0018°

垂直/水平精度：0.007°

掃描速度：50轉/秒

全周掃描速度：25轉/秒

?

分辨率

?

其他

雙軸補償器

分辨率：1/1000°

精度：1/500°

數據接口：以太網?/?WLAN

數據存儲：60G固態硬盤

通信接口：以太網/?USB?2.0

?

綜合操作面板

顯示器：4行

鍵盤：6個按鈕

?

電源

輸入電壓：24V?DC(掃描系統)

90-260V?AC(供電單元)

功耗：65W

?

工作時長

內置電池：2.5小時

外接電源（TRAPP-15-24）：4小時

?

環境要求

工作溫度：-10℃-45℃

存儲溫度：-20℃-50℃

濕度：無冷凝

反射率：無反射

光線條件：強烈日光下或黑暗中均可操作

?

尺寸和重量

掃描主機(長×寬×高)/重量：286?mm?x?190?mm?x?372?mm/14kg

底部水平軸：242mm

?

三腳架

高度:?約80cm-140cm

直徑:?約120cm
*本公司產品技術參數及配置如有變更，恕不另行通知。
