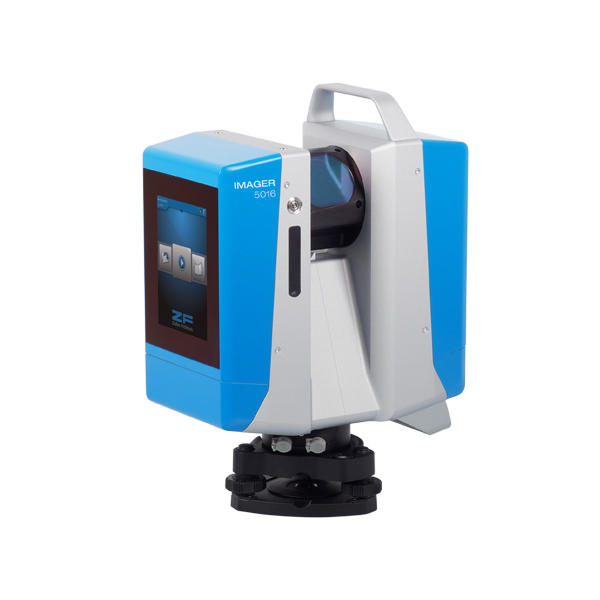

Z+F 5016三維激光掃描儀

? ?新一代Z+F IMAGER? 5016三維激光掃描儀，將易攜輕量化的設計和體現高水平的激光掃描技術相結合。新的相位式激光掃描儀集成了HDR相機、內置閃光燈和定位定姿系統，其部分模塊已在前代產品5010C、5010X中得到應用。并且，所有部件都有了長足的進步，并適配新的設計，帶來更佳的掃描結果和更具效率的工作流。

重量

掃描儀含單電池：6.5kg

掃描儀含雙電池：7.5kg

理想的重量、穩定的結構

使得地面掃描更加簡單

?

外殼

人體工程學流線設計

額外的兩個提手

高腳架或倒置安裝更加簡便

IP54防護等級，防止水濺和泥土

工作溫度-10 °C?~+45?°C

電源開關狀態燈

方便的外接電源或以太網線接口

技術特點

通過創新的進步，新一代Z+F 5016三維激光掃描儀測距提升到360m，因此擴展了新的機會和應用。測點速率大于一百萬點每秒，保證了在長距離下高質量的數據結果。

360°* 320°的視野保證了廣角的掃描范圍，同時減少了掃描站數。

掃描儀發射對人眼無害的一級激光，因此可以在公眾場合任意使用。

Z+F?5016三維激光掃描儀集成了定位定姿系統，使得點云可以自動拼接。

此外，掃描儀內置了HDR相機，即便是在較差光線環境中，也可使用戶快速獲得顏色信息。

?

快速獲取照片

在很多應用領域中獲取顏色信息是十分重要的。生成一張全景照片（8000萬像素）只需3分30秒，這在市面上集成了HDR相機的地面式掃描儀中是用時較短的。同時結合高速的掃描，使得用戶可以快速生成海量彩色點云數據。

?

集成LED光源

Z+F?5016的HDR相機集成了LED光源，使得掃描時有了更大的靈活性。即使在黑暗環境中獲取照片也不需要外部光源。

?

內置數據存儲及遷移

掃描儀內置128G存儲空間。數據可以快速地通過SD卡或有線/WiFi連接進行傳輸。WiFi運行在802.11a/n/g標準和常用頻率2.4GHz?/?5GHz。

Z+F?5016配套軟件：Z+F?LaserControl??Scout

藍色工作流

某種意義上這是較重要的特點。掃描工作完成，返回辦公室，有時會發現一些標靶掃描不佳，有位移或忘了掃描。很多情況下，因?yàn)閽呙铔]有足夠的重疊區域點云拼接會失敗。不論原因如何，為了拼接點云完成建模，大多數情況總需要額外的補測。

Z+F?LaserControl??Scout和Z+F?5016三維激光掃描儀使你免除這種煩惱。一個完整的全新工作流使你在收工前便可確認工作情況。

迄今為止，點云到點云的拼接依靠算法粗匹配來找到正確的位置。通過Z+F?5016的定位定姿傳感器，Z+F?LaserControl??Scout可以在工作中自動完成定位和拼接。

?

自動拼接

Z+F?LaserControl??Scout會保持掃描儀穩定的連接。一站掃描完畢，數據自動下載到平板電腦上。一旦下載完成，軟件會立即開始預拼接。

如果自動拼接失敗，Z+F?LaserControl??Scout提供了簡單的工具來手動拼接，只需拖動掃描站至大概的位置，Scout還將會提供一個在3D界面手動排列的工具來快速完成拼接。

?

拼接守衛

點云到點云拼接常見的失敗原因之一是兩站之間沒有足夠的重疊區域。因此，Scout會幫助你提前探測可能存在的問題，以加站彌補空缺并保證完整的測量結果。

?

Fail-safe標靶工作流

雖然有自動拼接的特點，標靶在一些特殊工作流中仍十分重要。到目前為止，其只能在內業中查看，而此時已無法復測。Scout允許你自動或手動獲取并處理掃描過的標靶來保證準確的拼接。

?

新的界面和體驗

新版Z+F?LaserControl??Scout更好地適配Windows平板。更加用戶友好的界面、更加便捷的操作，觸手可得。

?

自動同步數據

Z+F?LaserControl??Scout會自動同步所有掃描數據至本地，拼接后，再更新至掃描儀。因此，在任何時刻，掃描儀和平板都保有相同的內容。

?

遠程控制

不必繁忙地在掃描儀旁操作。在平板上即可控制掃描儀并監控狀態。

通過俯視圖快速查看

Z+F?LaserControl?會創建一個俯視圖，顯示出場景的特點，以方便對站點手動定位定向。

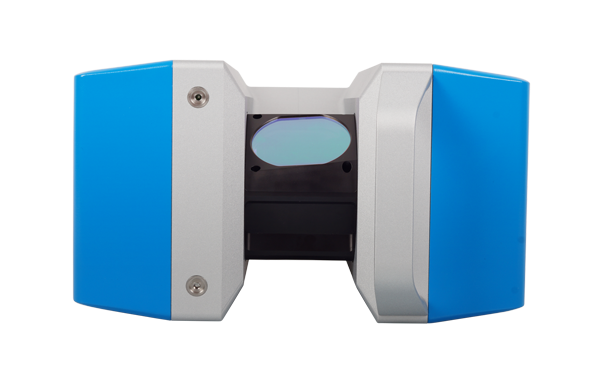

Z+F 5016三維激光掃描儀正視圖

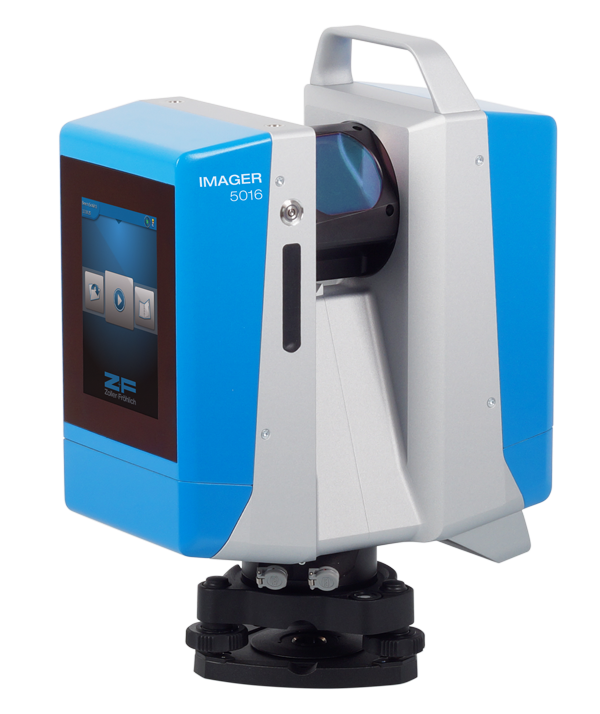

Z+F 5016三維激光掃描儀側視圖

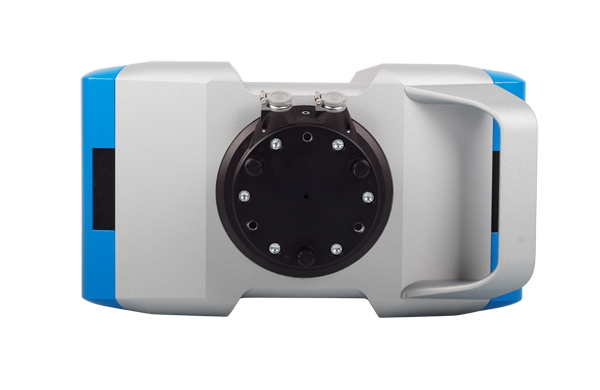

Z+F 5016三維激光掃描儀仰視圖

Z+F 5016三維激光掃描儀俯視圖

技術參數

Z+F?5016三維激光掃描儀參數

測距：360m

測距：0.3m

重量：6.5kg

防護等級：IP54

工作溫度：-10 °C?~+45?°C

存儲：內置128GB

顯示屏：5.7英寸，多點觸控

掃描視角：360*320

激光等級：1級激光
