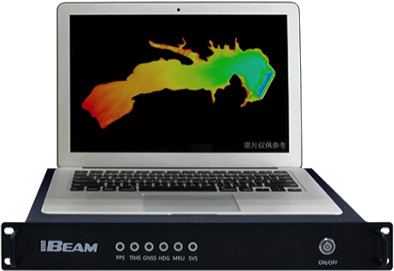

中海達iBeam E20多波束測深系統

iBeam E20 是中海達推出的擁有完全自主知識產權的便攜式多波束測深儀，具有較高的水深分辨率和測深精度。換能器一體化T型設計，外殼采用欽合金材料，單條帶有效覆蓋角度從15~165°在線可調，工作模式可選等角、等距模式，適應不同環境使用。iBeam E20 可廣泛應用于海圖繪制、地質調查、航道疏浚、搜救打撈、路由調查等多個領域。

	測深范圍大	高頻率，全覆蓋測量	實時橫搖穩定
	550m測深， 尤其適應渾濁水體測量。	高頻率可允許更高的測量航速， 保證數據質量，節約測量時間。	具有實時橫搖穩定功能， 可用掃寬，提高工作效率。

	多編輯模式	半自動校準	多設備支持
	支持條帶編輯、剖面編輯、點云編輯、切片編輯等多種編輯方式。	自動選線，迭代計算，算法先進，保證校準精度。	支持多款國外主流多波束

產品特點

• 產品小型化

安裝方便，能夠適應小型船只安裝。

• 波束密度

等角、等距波束模式可選，512個波束勝任所有調查任務。

• 高頻率

高頻率可允許更高的測量航速，保證數據質量，節約測量時間。

• 實時橫搖穩定

具備實時橫搖穩定功能，可用掃寬，提高工作效率。

• 水深范圍

測量水深范圍從0.5~550m，滿足淺水測量需求。

• 滿足規范需求

符合IHOS44特級標準和《水運工程測量規范》要求。

• 采集，后處理軟件自主研發

功能強大、簡單易用，全中文顯示，界面人性化。軟件色彩逼真，3D界面具備水下目標物自動標注物體尺寸、坐標及淺點水深。

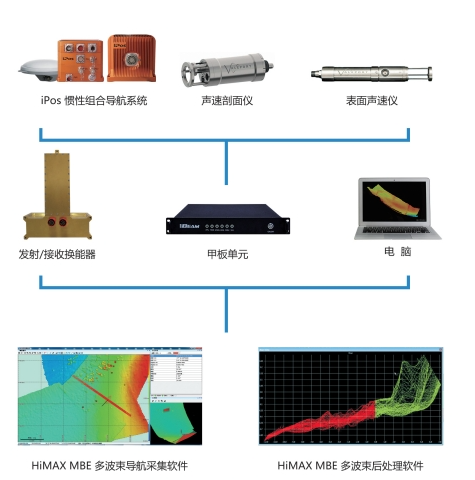

系統組成

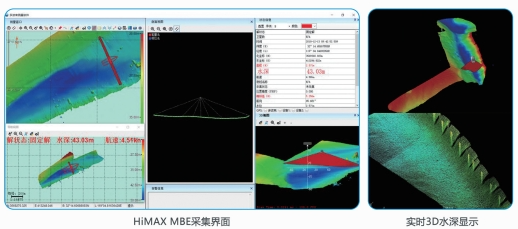

HiMAXMBE多波束采集與后處理軟件

HiMAX MBE為全中文多波束采集、校準和后處理軟件，可接入GNSS、多波束測深儀、姿態傳感器、羅經等傳感器進行測量工作。

采集軟件功能主要包括

項目管理(新建、克隆)；坐標系和投影設置;設備連接及端口測試;船形設計;計劃線設計，可以導入DXF測線文件、鼠標畫測線經緯度/直角坐標輸入畫測線、測線任意拉伸/轉/平移;CAD底圖及海圖導入;偏移量和校準值設置;實時導航坐標、姿態、向、航速等參數顯示;實時2D/3D格網水深顯示；

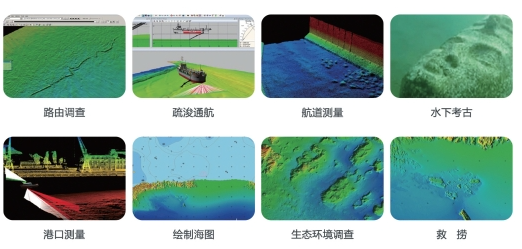

應用領域

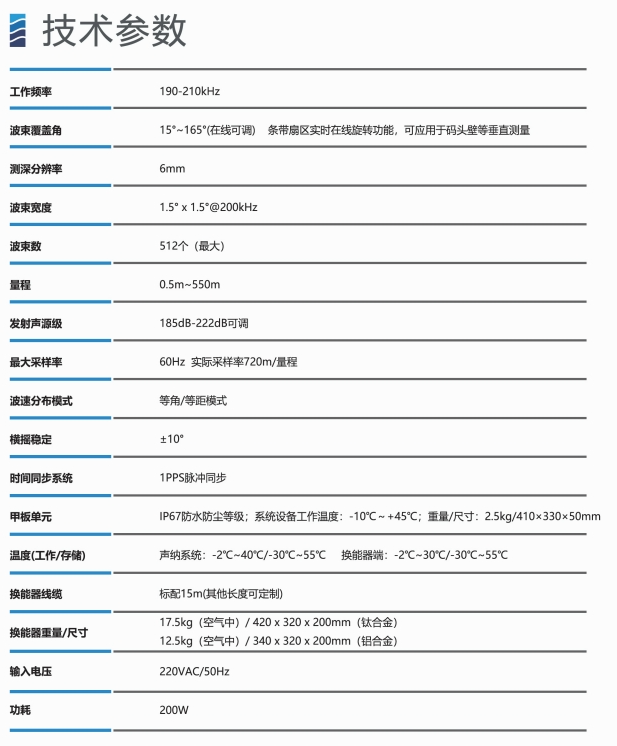

技術參數
