中海達iBeam 8120淺水多波束測深系統

iBeam 8120 是中海達推出的擁有完全自主知識產權的便攜式多波束測深儀，具有較高的水深分辨率和測深精度。換能器一體化T型設計，外殼采用欽合金材料，單條帶有效覆蓋角度從30~140°在線可調，工作模式可選等角、等距模式，適應不同環境使用。iBeam 8120 可廣泛應用于海圖繪制、地質調查、航道疏浚、搜救打撈、路由調查等多個領域。

鈦合金外殼

滿足海上腐蝕環境的作業需求。 ?

	測深范圍大	高頻率，全覆蓋測量	實時橫搖穩定
	500m測深，尤其適應渾濁水體測量。	高頻率可允許更高的測量航速，保證數據質量，節約測量時間。	具有實時橫搖穩定功能，可用掃寬，提高工作效率。

自主研發采集，后處理軟件

功能強大、簡單易用，全中文顯示，界面人性化。軟件色彩逼真，3D界面支持水下目標物自動標注物體尺寸、坐標及淺點水深。 ?

產品特點

• 產品小型化?

安裝方便，能夠適應小型船只安裝。

• 波束密度?

等角、等距波束模式可選，512個波束勝任所有調查任務。?

• 高頻率 ?

高頻率可允許更高的測量航速，保證數據質量，節約測量時間。?

• 實時橫搖穩定?

具備實時橫搖穩定功能，可用掃寬，提高工作效率。?

• 水深范圍?

測量水深范圍從0.5~300m，滿足淺水測量需求。?

• 滿足規范需求?

符合IHO S44特級標準和《水運工程測量規范》要求。?

• 采集，后處理軟件自主研發?

功能強大、簡單易用，全中文顯示，界面人性化。軟件色彩逼真，3D界面具備水下目標 物自動標注物體尺寸、坐標及淺點水深。?

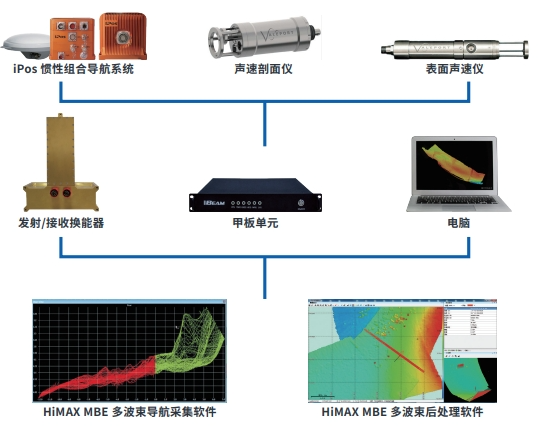

系統組成

?

HiMAX MBE多波束采集與后處理軟件

?

HiMAX MBE為全中文多波束采集、校準和后處理軟件，可接入GNSS、多波束測深儀、姿態傳感器、羅經 等傳感器進行測量工作。?

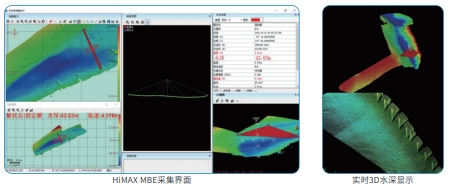

采集軟件功能主要包括： 項目管理（新建、克隆）； 坐標系和投影設置； 設備連接及端口測試； 船形設計； 計劃線設計，可以導入DXF測線文件、鼠標畫測線、 經緯度/直角坐標輸入畫測線、測線任意拉伸/旋轉/平移； CAD底圖及海圖導入； 偏移量和校準值設置； 實時導航坐標、姿態、艏向、航速等參數顯示； 實時2D/3D格網水深顯示；

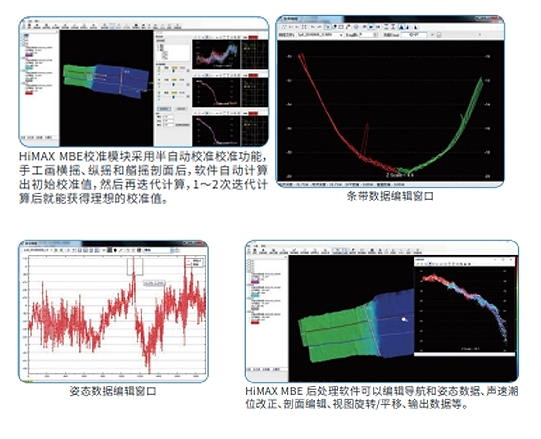

后處理軟件功能主要包括： 聲速文件導入或手動輸入創建； 創建潮位文件； 多波束數據存儲為GCD/XTF/ALL/HSX多種格式； 多波束姿態和導航數據編輯、聲速和潮位改正； 水深條帶編輯； 水深剖面編輯和點云編輯； 多波束半自動校準功能； 多波束點云數據及圖像輸出 ；

?

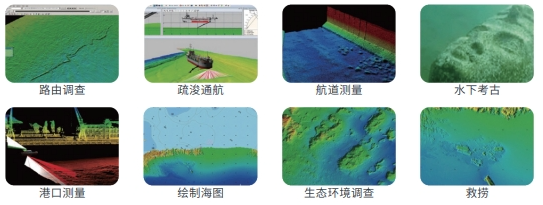

應用領域

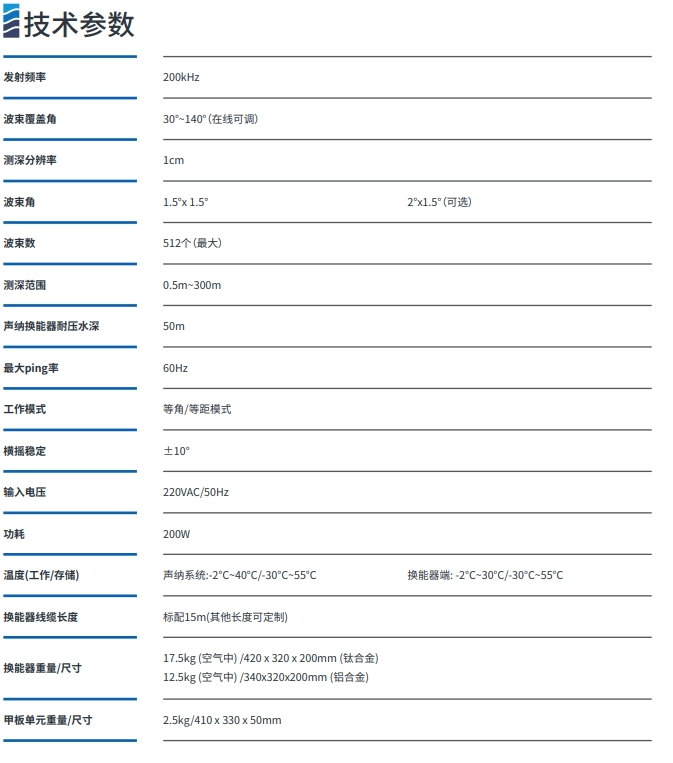

技術參數
