中海達iBeam 8140淺水多波束測深系統

iBeam8140是中海達推出一款高度集成的淺水多波束測深系統。高精度慣性導航系統和表面聲速儀集 成于400kHz聲學換能器中，實現了橫搖和縱搖免安裝校準。換能器小巧便攜，安裝方便，測深精度高，滿 足IHO特級精度和《水運工程測量規范》要求；測深范圍從0.5~180m?？蓮V泛應用于疏浚、航道測量、水 利工程、地質調查等多個行業和領域。

高度集成

集成慣導與表面聲速儀，接線簡單，操作簡便。 ?

高頻率，確保精準度

高頻率可允許更高的測量航速，保證數據質量，節約測量時間。

?400kHz工作頻率

更小的波束腳印，更高的測深分辨率。 ?

免校準

探頭內集成IMU，免去復雜的校準步驟。

實時橫搖穩定

具有實時橫搖穩定功能，可用掃寬，提高工作效率。

自主研發采集，后處理軟件?

?功能強大、簡單易用，全中文顯示，界面人性化。軟件色彩逼真，3D界面支持水下目標物自動標注物體尺寸、坐標及淺點水深。

產品特點

• 產品小型化 ?

安裝方便，能夠適應小型船只安裝。?

• 波束密度

等角、等距波束模式可選，1024個波束勝任所有調查任務。 ?

• 高度集成?

換能器內部集成慣導與表面聲速儀，免去前期復雜的橫搖和縱搖校準步驟，且慣導 系統測算的姿態數據能真實準確的體現聲學換能器在測量過程中的姿態變化。?

• 實時橫搖穩定?

具備實時橫搖穩定功能，可用掃寬，提高工作效率。?

• 高頻率?

高頻率可允許更高的測量航速，保證數據質量，節約測量時間。?

• 水深范圍?

測量水深范圍從0.5~180m，滿足淺水測量需求。?

• 滿足規范需求?

符合IHO S44特級標準和《水運工程測量規范》要求。?

• 采集，后處理軟件自主研發?

功能強大、簡單易用，全中文顯示，界面人性化。軟件色彩逼真，3D界面具備水下目標 物自動標注物體尺寸、坐標及淺點水深。

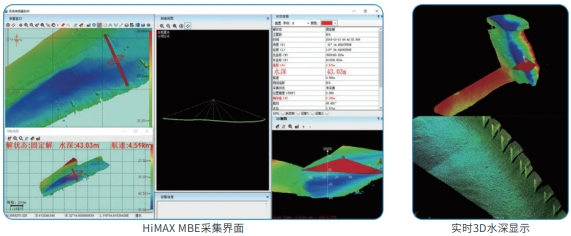

HiMAX MBE多波束采集與后處理軟件

HiMAX MBE為全中文多波束采集、校準和后處理軟件，可接入GNSS、多波束測深儀、姿態傳感器、羅經 等傳感器進行測量工作。?

采集軟件功能主要包括： 項目管理（新建、克隆）； 坐標系和投影設置； 設備連接及端口測試； 支持主流多波束測深系統的數據采集功能(如Reson、Kongsberg、 R2Sonic) ; 船形設計； 計劃線設計，可以導入DXF測線文件、鼠標畫測線、經緯度/直角坐標 輸入畫測線、測線任意拉伸/旋轉/平移； DXF底圖和海圖導入； 偏移量和校準值設置； 實時導航坐標、姿態、艏向、航速等參數顯示； 實時2D/3D格網水深顯示；?

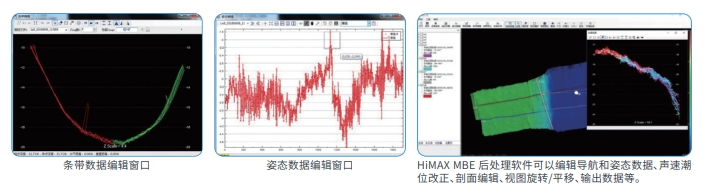

后處理軟件功能主要包括： 聲速文件導入或手動輸入創建； 創建潮位文件； 可存儲和處理GCD/XTF/ALL/HSX等多種數據格式； 多波束姿態和導航數據編輯、聲速和潮位改正； 水深條帶編輯； 水深剖面編輯和點云編輯；?

多波束自動校準功能； 多波束點云數據及圖像輸出； 等深線計算功能； 土方計算功能； 斷面計算、顯示及導出功能。?

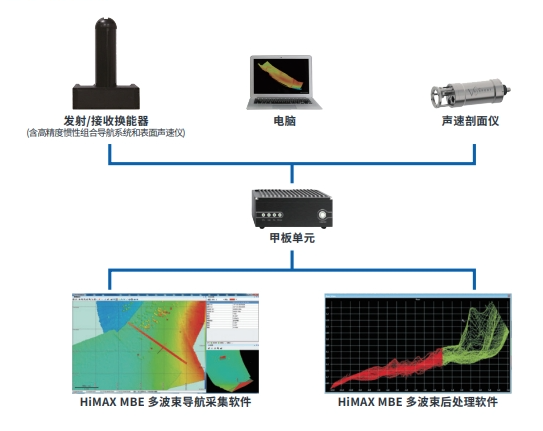

?系統組成

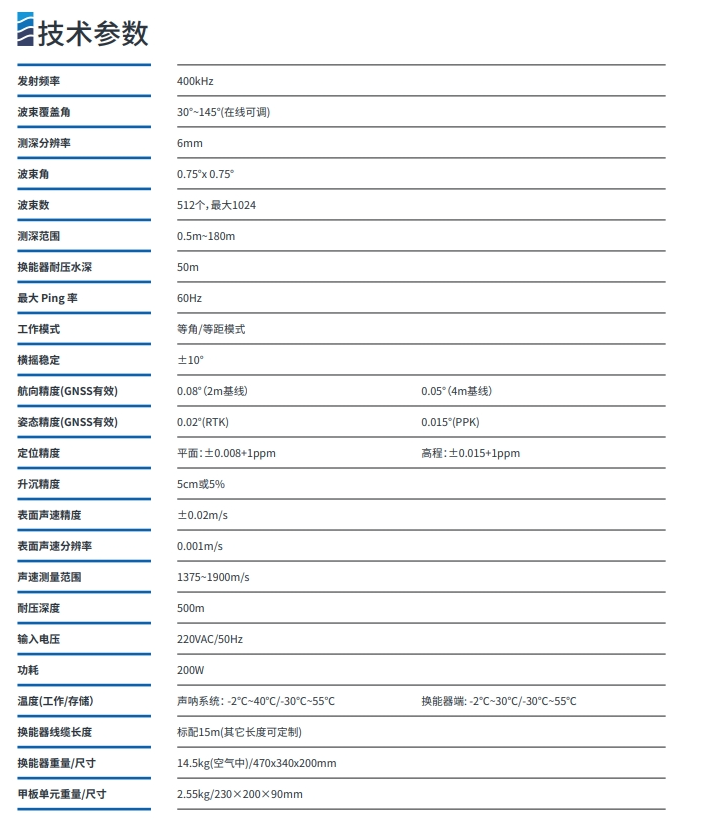

?技術參數
