系統簡介

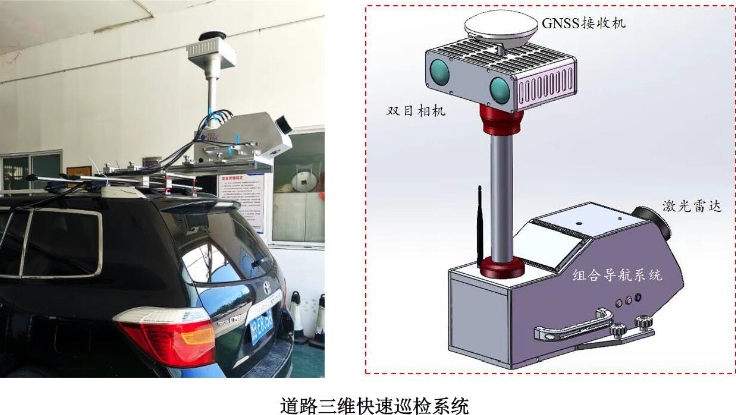

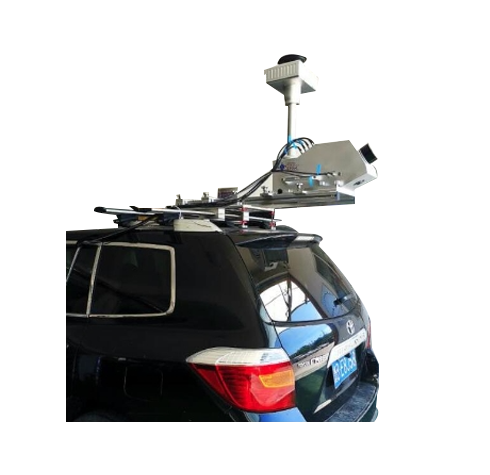

道路三維快速巡檢系統（RFIS-PII）是一款對道路基礎設施、路面、路基等道路目標三維數字化巡檢的設備，該系統核心傳感器包括衛星定位接收機、慣性測量單元、激光掃描儀、高分工業相機等，能夠在快速行駛的條件下，獲取道路場景三維化數據，包括衛星定位數據、激光點云、高分前視圖像、后視對地圖像等，支撐道路設施空間位置與幾何形狀信息采集、路面損壞快速巡檢、車轍平整度分析等。?

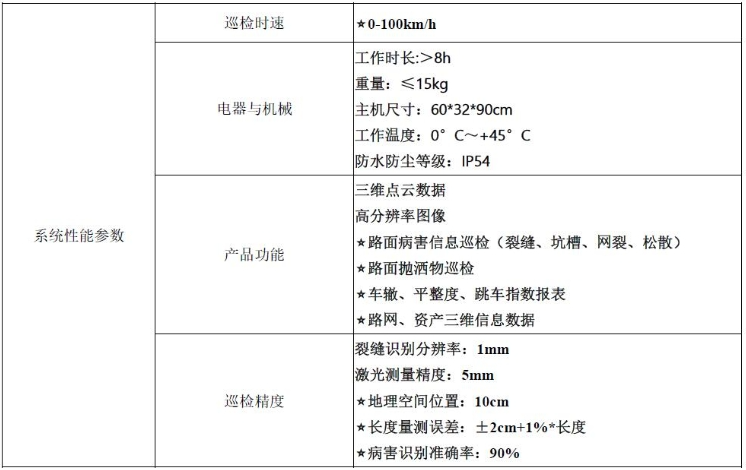

系統性能參數 ?

產品特點

1、輕量便捷：常規的普通車輛可以作為檢測設備的載體，僅需包含行李架即可，檢測時設備可快速組裝。

2?、巡與檢結合：該設備綜合集成了激光掃描、圖像采集及衛星組合導航裝備，基于二三維數據實現“巡檢結合、一機多用”。
①可實現路面坑槽、拋灑物車端實時動態巡查，提供應急預警信息；
②可進行路面表觀病害智能提取，基于點云進行沉陷、車轍、平整度、跳車等檢測，實現二三維多源數據融合病害分析；
③可生成高精度路網、路線及資產地圖信息數據，進行標志牌、里程牌等缺損檢測，實現與里程樁號聯動定位，建立道路基礎設施時空狀況數據庫。?

3 、快速有效：針對路面坑槽、拋灑物巡查，采用實時 AI 分析算法，病害識別速度可達每秒 10 張，巡查頻率可達每天一次以上，檢測速度可達 100km/h，單套設備可實現 300km/d，支撐動態上傳平臺。針對路面精細損壞、車轍、平整度等專題檢測，實現核心處理自動化完成，結合部分人工核查，綜合處理效率可達 10km/人●天。?

4 、經濟實用：與人工巡查相比，綜合巡查效率提高 2~3 倍，費用降低 50%以上。設備可大大提高巡查效率與質量，減少巡查人員的投入，性價比高。

5、 智能決策：在確保數據高頻性、真實性的基礎上，運用激光測量、攝影測量、衛星定位、人工智能等技術，進一步提高巡檢的多維性、溯源性、可靠性，為管理者提供科學的決策支撐。

6、 專業定制：系統平臺可根據用戶的實際情況與需求進行專業定制。

功能及成果展示

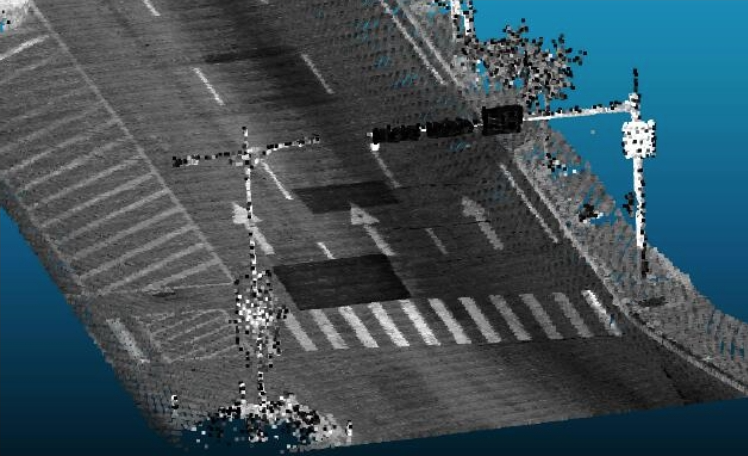

▌三維點云與圖像數據

基于組合導航系統、激光掃描系統及一體化傳感器檢校技術，生產高精度三維激光點云數據。運用多源數據高精度融合技術，實現點云與圖像的像素級關系匹配，支撐圖像識別目標的精準落圖。

資產信息采集盤點與巡檢?

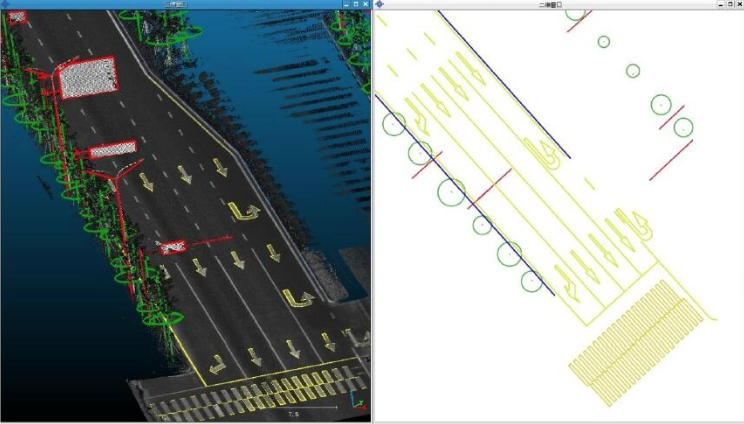

道路資產三維信息采集功能集成了多種自主研發的道路目標特征提取算法，實現了長短標識線、方向箭頭、路沿石、人造桿、標志牌、行道樹等道路設施資產三維特征半自動提取。

針對標志牌、里程牌、立柱等設施缺損信息進行變化檢測，實現了設施智能識別及三維位置還原，基于本底資產基礎數據庫，可實現多期缺損對比分析。

路面病害巡查識別與定位

車端實時分析：利用深度學習算法對裂縫、坑槽、網裂、松散等病害目標進行自動識別與地圖定位，實現車端實時分析處理，準確率優于 90%。
