RIEGL VMY-2 是一款緊湊、經濟的雙激光器掃描測量系統。非常適合應用在多種移動掃描場景中。測量單元配備了兩個 miniVUX 系列激光雷達掃描儀，并安裝在確定角度上，該角度在 VMX 移動測量系統中得到準確校準。?

RIEGL VMY-2 是一款緊湊、經濟的雙激光器掃描測量系統。非常適合應用在各種移動掃描場景中。

測量單元配備了兩個RIEGLminiVUX 系列激光雷達掃描儀，并安裝在確定角度上，該角度在 RIEGLVMX 移動測量系統中得到準確校準。

該系統數據采集時每秒可達 200 線脈沖重復率可達 400 kHz。

為了進一步提高移動測量系統的效率，該系統可集成4個相機來獲取圖像，以補充采集的激光雷達數據。

VMY-2 特點

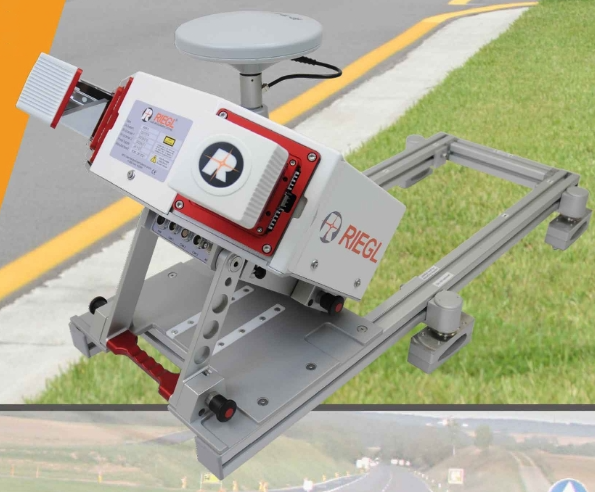

緊湊的 RIEGL雙掃描儀移動測量系統

RIEGL VMY-2 的核心部件是兩個動態的 R/EGL miniVUX 系列激光雷達掃描儀，安裝角度經過了準確的校準，能夠同時向前和向后進行掃描，以減少掃描陰影。

激光雷達傳感器的脈沖重復頻率高達200kHz，并且具有360度的視場角度以及 15mm 的掃描精度。

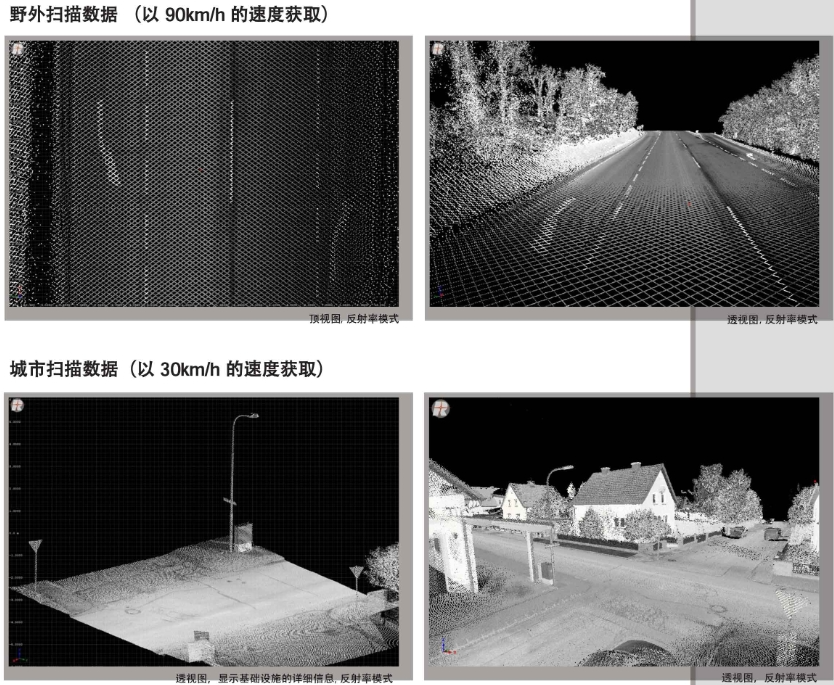

激光雷達掃描儀完全集成到 VMY-2系統中，即使在正常速度下單次通過，也能獲取密集的點云。在80km/h 的采集速度下，發射頻率為 400kHz,5 米范圍內的點密度典型值約為每平方米560個點。

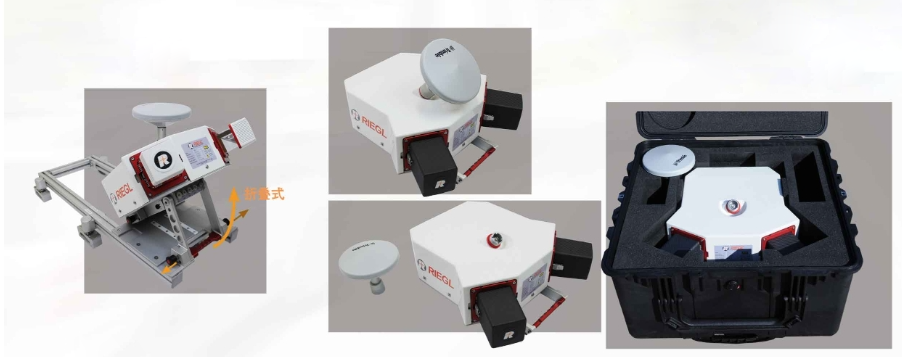

該系統的創新設計可以折疊，從而方便運輸和節省存儲空間。

系統操作

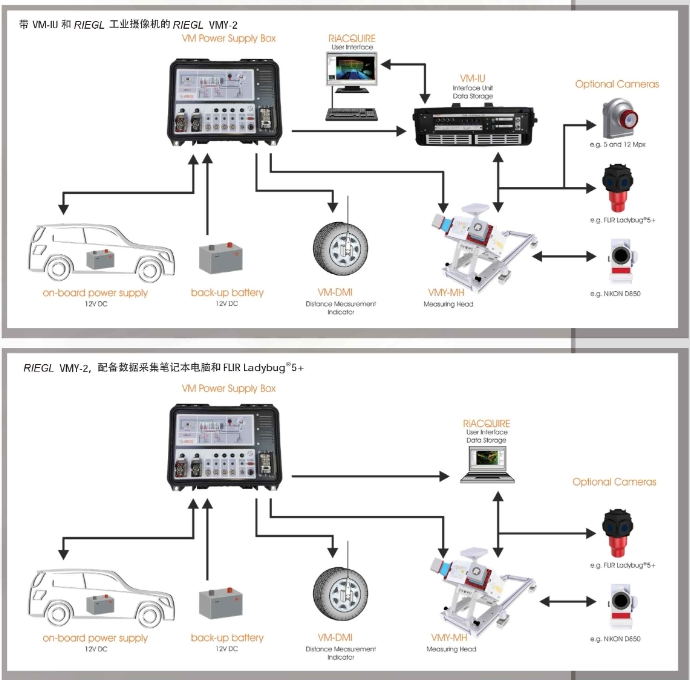

VMY-2 通過 VM 電源盒供電。它為 VY-2 內置激光雷達掃描儀、DM、VM-U 接口單元或數據采集筆記本電腦提供電源。VM 電源盒可以通過車載電源和備用電池的冗余電源進行輸入。

VM-IU 是一個緊湊的數據采集單元，方便系統操作。它提供擴展的磁盤空間用來存儲掃描數據以及 RIEGL工業相機和 FLIR Ladybug?5+相機獲取的相機數據。

如果不需要千兆以太網接口的攝像機，該系統也可以用筆記本電腦操作，從而取代 VM-IU。

RIEGL工作流

觸摸屏和 R/EGL數據采集軟件提供采集的掃描數據和圖像的實時可視化，方便操作員在現場執行任務。R/EGL軟件包在數據處理方面也提供了多種功能。這包括掃描數據準確調整，以合并重疊的移動掃描數據。此外，它使掃描數據能夠利用特定的控制對象，進行點云數據匹配，從而提高了匹配精度和地理參考精度。準確的地理參考掃描數據和高分辨率(全景)圖像可以導出為通用的文件格式，或直接導入第三方軟件。

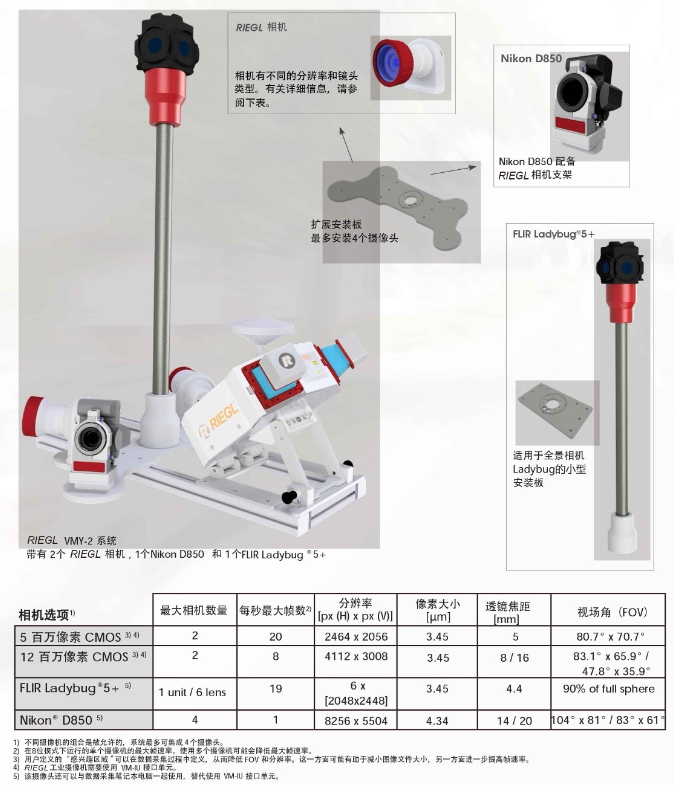

RIEGL VMY-2 相機選項

無論是 500 萬像素和 1200 萬像素的 RIEGL 相機，高達 4500 萬像素的高分辨率 DSLR 相機或FLIR Ladybug”5+ 全景成像系統，都可以集成到整個采集和處理工作流中。

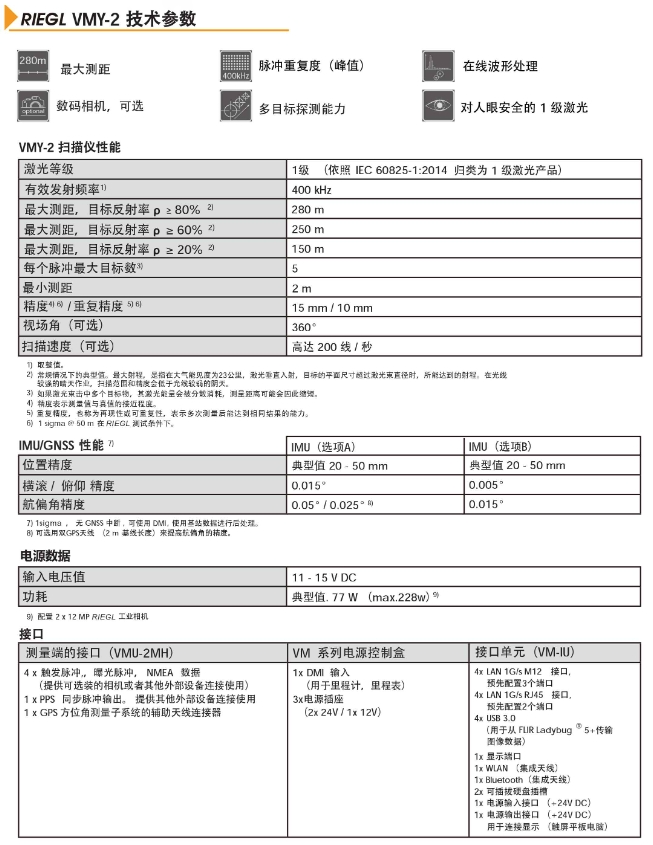

技術參數?
