型號

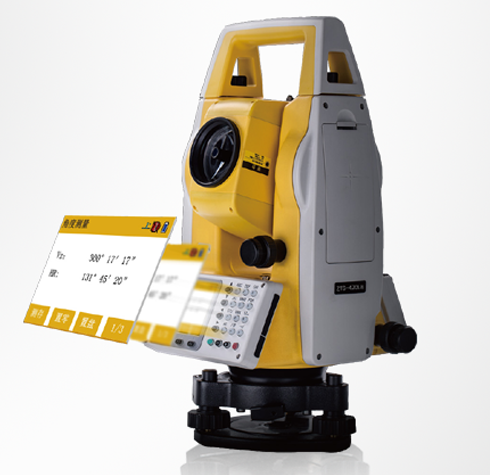

ZTS-121R

ZTS-121R4

角度測量(Hz、V)

測角原理

絕 對編碼

讀數

1″/5″/10″(可設置)

測角標準

2″

望遠鏡

放大倍數

30X

視場角

1°30′

視距

1.5m

成像

正像

補償器

系統

一體式液態單軸補償器（光電一體式雙軸補償器可選配）

補償范圍

±3′

設置精度

1″

距離測量(IR)

測程?單棱鏡?大氣一般/好

2000m/2500m

使用反射片

800m

測距精度(精測/粗測/跟蹤)

2mm+2ppm

測量時間(重復/跟蹤)

1秒/0.5秒

無棱鏡測距(RL)

測程(使用反射率為90%的柯達白卡)

350m

400m

測距精度

3mm+2ppm

測量時間

1.5秒

通訊

內存數據容量

20000數據點(SD卡、U盤根據實際容量)

通訊端口

標配RS232串口、SD卡口、Mini-USB口和USB口，可選配藍牙

標配RS232串口、SD卡口、Micro-USB口和8G OTG U盤，可選配藍牙

數據格式

ASCII

操作

操作系統

實時操作系統

顯示屏

192X96像素高亮LED顯示屏,亮度3級可調

鍵盤

雙面數字藍色背光硅膠鍵盤

激光對點器

類型

激光對點,4級亮度調節(光學對點器可選配)

精度

1mm(儀器高1.5m)

環境條件

氣象參數修正

手工輸入(溫度氣壓自動感應可選配)

工作溫度范圍

-20℃—+50℃

存儲溫度范圍

-40℃—+70℃

防塵防水

IP55

電源供應

電池類型

高能鋰電

電壓/容量

7.4V 3000mAh

工作時間?使用ZBA-400

16小時(新電池25℃時30秒測量一次) 24小時連續測角模式

測量次數

約12000次
