中海達-華星HTS-520系列全站儀

免費聯系電話

13770523955

在線咨詢產品免費獲取報價

2.8寸高亮彩色顯示屏

光電一體式雙軸補償

600米免棱鏡距離測量，精測0.8秒，跟蹤0.4秒

標配RS232C/OTG U盤/SD卡/MicroUSB接口

防塵防水等級IP55

行業應用：

礦物普查、勘探和采掘

修建鐵路、公路、橋梁

農田水利、城市規劃與建設

戰場準備、港灣、要塞、機場、基地以及軍事工程建設

造船及航空工業等方面進行精密定位與安裝

建筑物的三維坐標、位置測定、懸高測量、鉛垂度測定、管線定位、斷面測量等

三角控制測量、地形測量、地籍和房產測量

產品說明

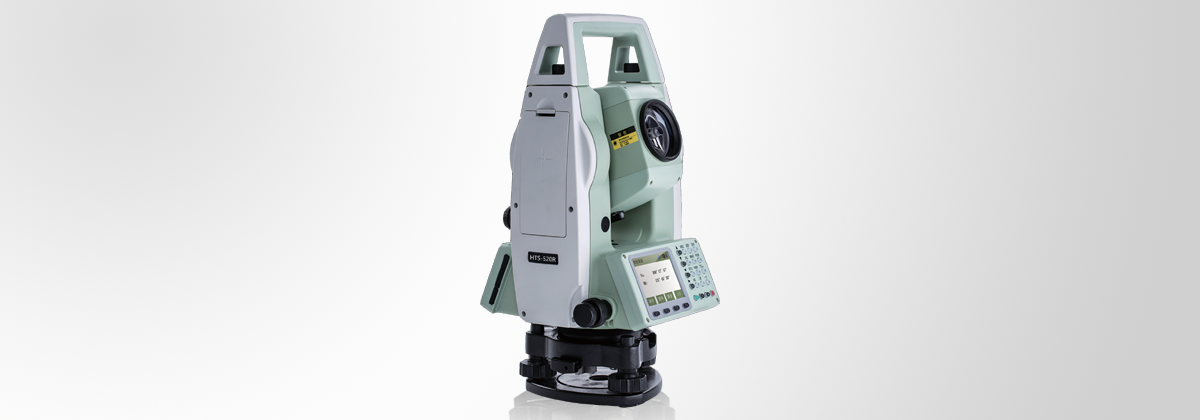

中海達-華星HTS-520系列全站儀為中海達公司旗下華星品牌的彩屏全站儀產品。此款產品采用絕對編碼測角技術、光電一體式雙軸補償系統，利用STM32架構設計的兼容性和處理能力特點，使用2.8寸高亮彩色顯示屏，對電路部分進行高集成設計，配合長免棱鏡距離測量和實用的多種數據傳輸接口特點，充分發揮了華星品牌實用、實惠、實干的產品特點，為國產全站儀產品添上濃墨重彩的一筆。

技術參數

型號	HTS-520R	HTS-520L6	HTS-520L8	HTS-520L10
角度測量（HZ、V）
測角原理	絕對編碼
讀數	1″
測角精度	2″
望遠鏡
放大倍數	30X
視場角	1°30′
視距	1.5m
十字絲	照明
補償器
系統	光電一體式雙軸補償器
補償范圍	±3′
設置精度	1″
距離測量（IR）
測程單棱鏡 ?大氣一般/好	2500m/3000m	4000m/5000m
使用反射片	800m	1000m
測距精度（精測/粗測/跟蹤）	2mm+2ppm
測量時間（重復/跟蹤）	1秒/0.5秒	0.8秒/0.4秒		0.8秒 /0.3秒
無棱鏡測距（RL）
測程（使用反射率為90%的柯達白卡）	350m	600m	800m	1000m
測距精度	3mm+2ppm
測量時間	約1.5秒
通訊
內存數據容量	20000數據點/SD卡（標配8G OTG U盤）
接口	標準RS232串口/MicroUSB/U盤
無線通訊	藍牙
數據格式	ASCII
操作
操作系統	中文實時操作系統
顯示屏	2.8寸240*320像素高亮彩色顯示屏
鍵盤	雙面數字藍色背光硅膠按鍵
激光對點器
類型	激光對點，4級亮度調節（光學對點器可配）
精度	1mm（儀器高1.5米）
環境條件
工作溫度范圍	-20℃-50℃
存儲溫度范圍	-40℃-70℃
溫度氣壓輸入	自動傳感
防水防塵（依據標準：IEC60529）	IP55
電源供應
電池類型	高能鋰電
電壓/容量	7.4V 3000mAh
工作時間使用ZBA-400	8小時(新電池25℃30秒測量一次) 16小時連續測角模式
測量次數	約12000次
