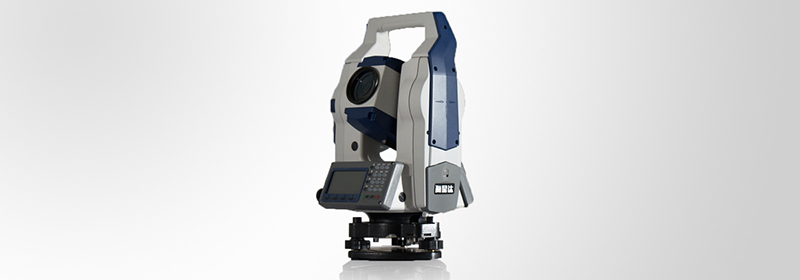

中海達-海星達ATS-320R全站儀
采用STM32主板架構
光電一體式單軸補償器
一體化的溫度氣壓傳感裝置
奇數對編碼測角系統
大背光屏幕，支持三級可調背光
標配RS232、U盤、MiniUSB通訊接口進行數據的上傳下載
大容量高能鋰電池與RTK通用，長工作時間
激光上對中無需拆卸提拔設計
IP65的防塵防水等級
行業應用：
礦物普查、勘探和采掘
修建鐵路、公路、橋梁
農田水利、城市規劃與建設
戰場準備、港灣、要塞、機場、基地以及軍事工程建設
造船及航空工業等方面進行精密定位與安裝
建筑物的三維坐標、位置測定、懸高測量、鉛垂度測定、管線定位、斷面測量等
三角控制測量、地形測量、地籍和房產測量
產品說明
中海達-海星達ATS-320R智能型全站儀采用細束可見激光測距、亮度四級可調LED顯示屏，光電一體式雙軸補償系統，以及集高精度的光學系統、高穩定性的機械結構和高集成的電路設計于一身的精密測距系統，采用了STM32架構設計和獨特的外觀設計，在保證儀器精度和穩定性的同時，提升儀器的整體性能和處理速度。
技術參數
型號 | ATS-320R |
角度測量(Hz、V) | |
測角原理 | 絕 對編碼 |
讀數 | 1″/5″/10″(可設置) |
測角標準 | 2″ |
望遠鏡 | |
放大倍數 | 30X |
視場角 | 1°30′ |
視距 | 1.5m |
成像 | 正像 |
補償器 | |
系統 | 光電一體式單軸補償器 |
補償范圍 | ±3′ |
設置精度 | 1″ |
距離測量(IR) | |
測程 單棱鏡 大氣一般/好 | 2000m/2500m |
使用反射片 | 800m |
測距精度(精測/粗測/跟蹤) | 2mm+2ppm |
測量時間(重復/跟蹤) | 1秒/0.5秒 |
無棱鏡測距(RL) | |
測程(使用反射率為90%的柯達白卡) | 350m |
測距精度 | 3mm+2ppm |
測量時間 | 約1.5秒 |
通訊 | |
內存數據容量 | 20000數據點(SD卡、U盤根據實際容量) |
通訊端口 | RS232串口、TF卡口、Mini-USB口和USB口，可選配藍牙 |
數據格式 | ASCII |
操作 | |
操作系統 | 實時操作系統 |
顯示屏 | 高亮LED顯示屏,亮度3級可調 |
鍵盤 | 雙面數字藍色背光硅膠鍵盤 |
激光對點器 | |
類型 | 激光對點,4級亮度調節(光學對點器可選配) |
精度 | 1mm(儀器高1.5m) |
環境條件 | |
氣象參數修正 | 手工輸入(溫度氣壓自動感應可選配) |
工作溫度范圍 | -20℃—+50℃ |
存儲溫度范圍 | -40℃—+70℃ |
防塵防水 | IP65 |
電源供應 | |
電池類型 | 高能鋰電 |
電壓/容量 | 7.4V 5000mAh |
工作時間 使用ZBA-400 | 24小時(新電池25℃時30秒測量一次) 36小時連續測角模式 |
測量次數 | 約24000次 |
標配選件
海星達ATS-320R智能型全站儀可選配：全站儀三腳架,全站儀對中支架/對中桿，全站儀棱鏡
