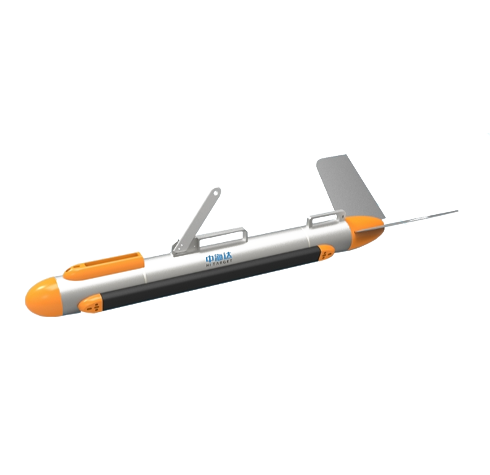

中海達iSide 1400/4900/400單波束側掃聲納?

高分辨力單波束側掃聲納，可雙頻同時工作，CW及Chirp發射信號，采用先進的數字電路處理技術，結合獨特的圖像處理算法，為用戶提供出色的大量程、高分辨力水底圖像。

量程分辨力高和水平波束角窄

水平波束角0.2°，1.25cm量程分辨力，可以分辨細小目標物。單側覆蓋寬度可達600m。

雙發射模式在線切換		多種頻率可選
FM及CW工作模式可在線切換， 抗干擾強、分辨力高、掃測量程大。		100kHz與400&900kHz， 單頻或雙頻，可同時工作。

?內置傳感器（雙頻版標配）：縱橫搖、艏向、壓力、測深

姿態傳感器實時輸出拖魚姿態數據。軟件對聲圖自適應均衡處理，使圖像顯示更真實。壓力、測深傳感器實時輸出拖魚入水深度以及距水底高度，保障拖魚可靠性。 ?

過載保護裝置	先進的拖魚設計	先進換能器聲學性能
拖曳過載保護銷設計，能很好地保護拖魚可靠性。	流體學設計，較小水流阻力。316不銹鋼拖魚外殼，1000m耐壓深度。	采用復合陶瓷材料和先進的加工工藝，提高收發靈敏度和信號帶寬。?

全新側掃采集軟件

參數設置少，操作簡單，UI界面友好；聲圖像采用自適應背景均衡技術，可解決遠近信號強度不一致問題，圖像色彩更均衡。?

實時鑲嵌功能	自適應均衡處理技術	操作簡單
可用直觀的了解海底真實狀況，形象的表達了水底各方面特性。	圖像自適應均衡處理技術，遠近場圖像平滑顯示。	設置參數少，操作簡單，界面友好。?

產品特點 ?

• 多種頻率可選?

100/400kHz，400/900kHz，400kHz；雙頻可同時工作 。

• CHIRP & CW 發射模式在線切換?

CHIRP & CW工作模式可在線切換，抗干擾強、分辨力高、掃測量程大。

• 極小的水平波束角和很高的距離分辨力，寬覆蓋?

水平波束角0.2°，1.25cm量程分辨力，可以分辨細小目標物。 單側覆蓋寬度可達600m。?

• 拖拽魚體性能先進，耐壓可達1000米?

流體學設計，較小水流阻力。316不銹鋼拖魚外殼，1000m耐壓深度。?

• 內置傳感器:縱橫搖、艏向、壓力、測深?

姿態傳感器實時計算輸出拖魚姿態數據，軟件實時修正圖像，保障圖像更真實。 壓力、測深傳感器實時輸出拖魚入水深度以及距水底高度，保障拖魚可靠性。?

• 先進換能器聲學性能?

采用收發基元分置技術，化提供系統收發靈敏度；采用新的L1-3復合材料工藝技術， 提升收發靈敏度和信號帶寬。?

• 中英文顯控及導航采集軟件?

設置參數少，操作簡單，友好UI界面；聲圖像采用自適應背景均衡技術，解決遠近信 號強度不一問題，圖像色彩更均衡。?

• 保護裝置?

拖曳過載保護銷設計，程度保護拖魚可靠性

產品組成

?

? ? ? ??

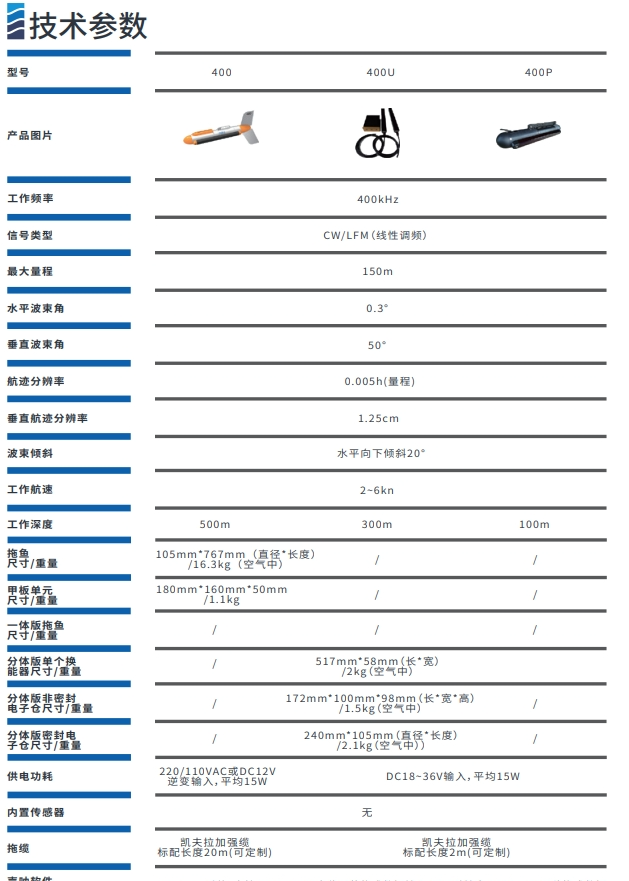

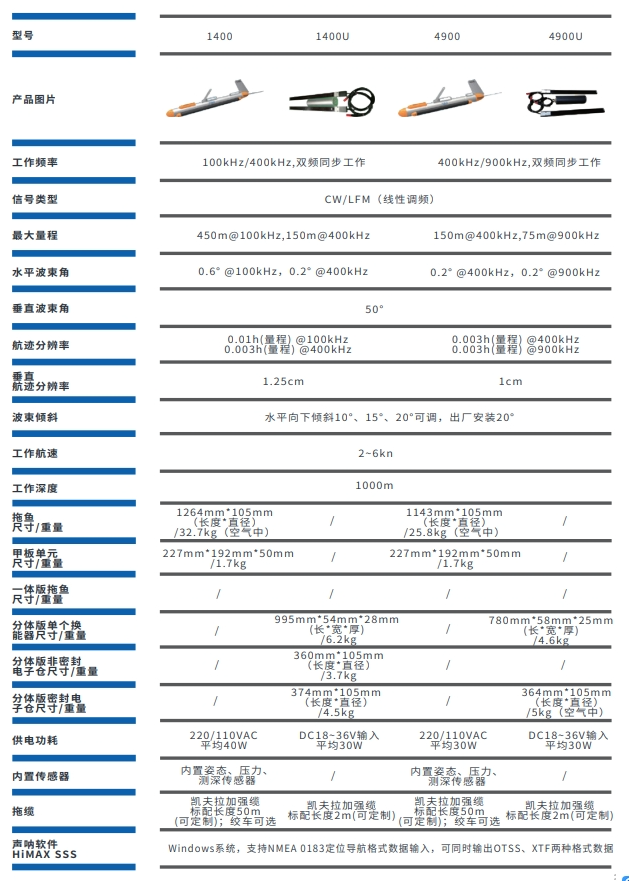

技術參數
