中海達iSide 7000多波束側掃聲吶

系統采用先進的動態數字自動聚焦技術，極大提高沿航跡方向的分辨率，特別適合水雷排查、應急搜救、小目標搜尋等應用場景。作業速度高達12節，提高掃測效率，同時針對渾濁水域或大面積掃測，iSide 7000高分辨率動態聚焦多波束側掃聲吶兼容低速雙頻掃測模式，可實時在線切換，實現高速和高分辨率的結合。

多波束側掃是側掃聲吶領域高端系列產品,系統采用先進的動態數字自動聚焦技術,極大提高沿航跡方向的分辨率,特別適合水雷排查、應急搜救、小目標搜尋等應用場景。作業速度高達12節,極大提高掃測效率,同時針對渾濁水域或大面積掃測,iSide 7000高分辨率動態聚焦多波束側掃聲吶兼容低速雙頻掃測模式可實時在線切換,實現高速和高分辨率得結合。

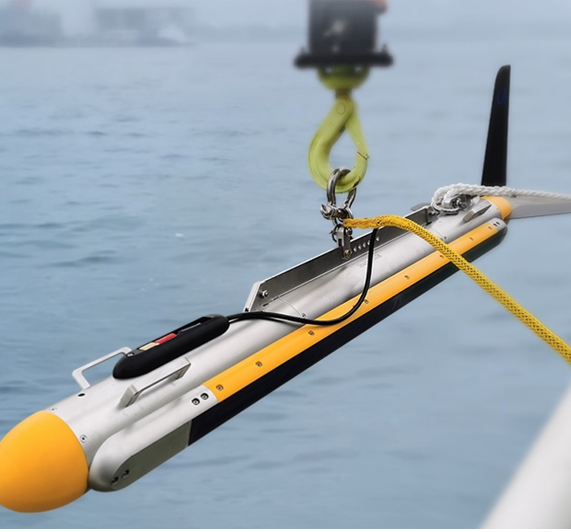

系統核心部件包含強耐壓拖魚、高強度凱夫拉電纜、防水甲板單元和HiMAX SSS專業側掃軟件,拖魚可選擇66KG不銹鋼版本或46KG碳纖維版本。拖魚結構可靠耐用,具有拖曳、船底安裝及側腦固定等使用方式。水下拖曳過載保護銷設計,可有效起到撞擊保護作用,更加保障拖魚水下可靠性。拖魚流體力學設計,拖曳姿態更加穩定?？蛇x擇使用下潛平衡翼,實現更深入水深度。系統低功耗設計,既可以采用交流供電,也可用蓄電池逆變供電。

HiMAX SSS專業側掃軟件具有實時圖像鑲嵌、聲吶圖像顯示、測線規劃和導航、軌跡跟蹤和覆蓋顯示、數據記錄和回放、目標管理及導出、傳感器信息多窗口顯示等功能。聲圖像自適用均衡處理技術,實現遠、近處圖像一致性顯示。軟件設置參數少,操作簡單,UI人工交互界面友好。可輸出標準XTF格式數據,支持第三方后處理軟件處理,并且可以根據具體需求定制。

分辨率高 采用動態數字自動聚集技術，提高沿航跡方向的 分辨率，特別適合水雷排查、應急搜救、小目標 搜尋等應用場景

??

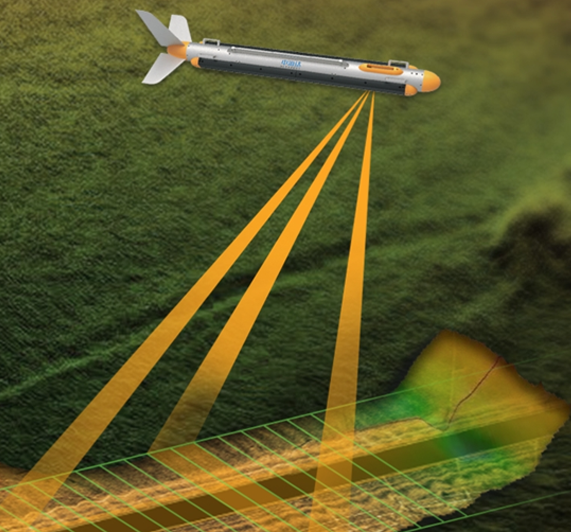

掃測速度快 雙側14波束輸出，速度拖曳可達12節， 極大提高掃測效率

作業模式靈活 兼容低速雙頻掃測模式，可實時在線切換， 實現高速和高分辨率的結合

專業側掃軟件 HiMAX SSS專業側掃軟件具有實時圖像鑲嵌、聲吶圖像顯示、 測線規劃和導航、軌跡跟蹤和覆蓋顯示、數據記錄和回放等功能。支持定制且定期免費升級更新。

系統特點

1. 動態數字自動聚集技術，極大提升分辨率
2. 雙側14波束輸出，速度拖曳可達12節
3. 內置姿態傳感器，可實時顯示拖魚水下姿態及方位
4. HiMAXSSS專業側掃軟件可定期免費升級更新
5. 高、低速雙模式實時在線切換，靈活選擇作業模式
6. Chirp調頻信號和CW連續脈沖信號可實時在線切換
7. 內嵌聲波測深傳感器 ，準確跟蹤拖魚離水底高度
