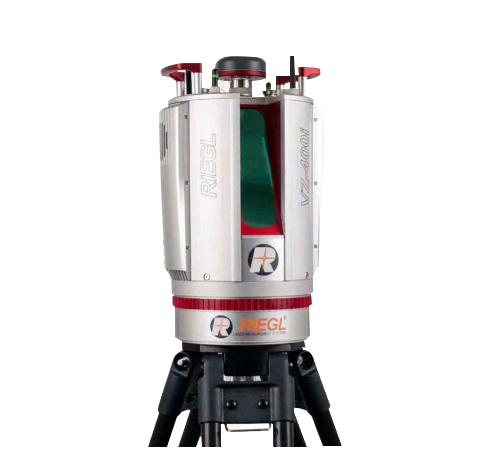

RIEGL VZ-400i 是一款先進的三維激光掃描系統，采用了能與互聯網進行交互的全新處理框架，并且結合了RIEGL全新的LiDAR波形處理技術。?

RIEGLVZ-400i三維激光掃描系統結合了新創的數據處理技術、互聯網接入、MEMS傳感器和 RIEGL新的掃描技術。VZ-400i可以在掃描過程中實時處理數據，這是通過兩個處理平臺實現的:一個是融合了系統操作、點云數據和影像數據同步采集和在線波形處理的專用處理系統;另一個處理平臺能夠自主地并行進行匹配點云、賦予坐標、過濾數據及分析數據等操作。VZ-400i在內部集成了3G/4G 調制解調器、WiFi和以太網通信硬件。VZ-400i內置了慣導系統(MEMSIMU，指南針和氣壓計)并擁有高達1200 kHz的脈沖重復頻率，而且可外接第三方設備或配件(設有USB端口和安裝點)，這些特點大大降低了它的使用限制。

應用領域：

• 竣工測量
• 建筑與門面測量
• 考古與文化遺產文獻
• 建設基礎設施管理(BIM)
• 取證和事故現場調查
• 城市建模
• 隧道測量
• 土木工程
• 林業
• 研究
• 監控

相機選項

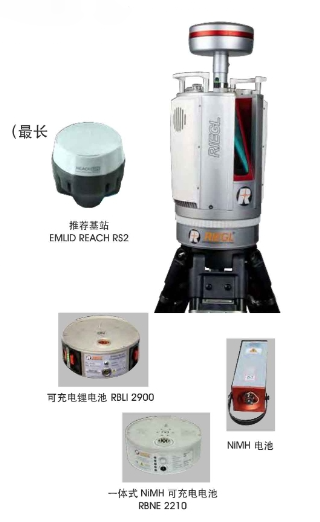

高精度的安裝支架為高分辨率單反相機的集成提供了保障，僅使用兩個螺絲就可以將相機安裝到掃描儀頂部，而支架上的三個支撐點則固定了相機的位置和方向。相機通過掃描儀供電，拍攝的照片通過USB 接口直接存儲至掃描儀內部。相機和掃描儀的數據在軟件中可疊加在一起，生成逼真的三維點云數據。該數據分細節充分，具有非常高的精度并可量測，可用于場景虛擬重建等。新的 400i 可以在掃描過程中同時獲取圖像，大大減少了每站的掃描時間。

輕型碳纖維三腳架

RIEGL提供輕型碳纖維三腳架，可在快速簡便的掃描作業中使用。

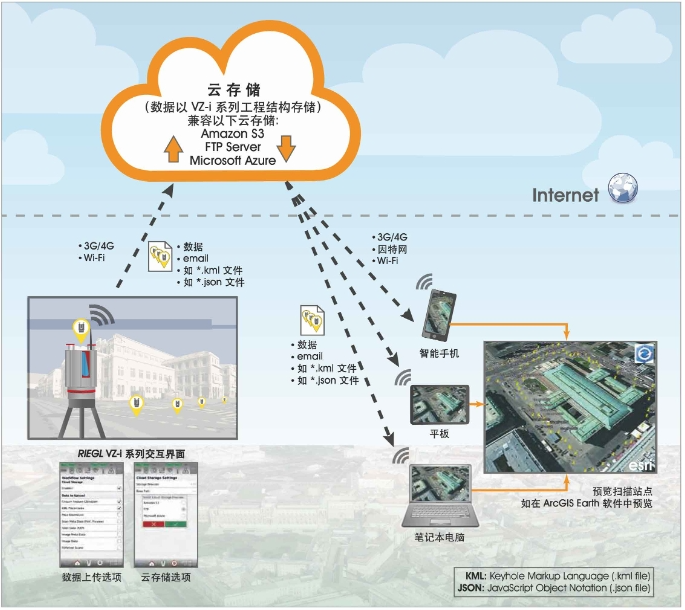

RIEGL VZ-i系列設備可將數據通過互聯網、3G/4G 或 Wi-Fi 網絡傳輸至云存儲。用戶可以自己選擇云端存儲提供商或 FTP 服務器，自己設置需要上傳到云存儲或下載的內容。在每站完成掃描后，用戶設置的掃描數據會被傳輸?shù)皆拼鎯?chǔ)中。支持的云存儲目前包括 AmazonS3和 Microsoft Azure。

RI/EGL 先進的 LiDAR 技術為高度信息化的掃描數據奠定了基礎。接收的回波信號中除了距離信息之外還額外包含一些屬性信息，在后處理軟件中利用這些屬性信息可以顯著改善點云的質量。

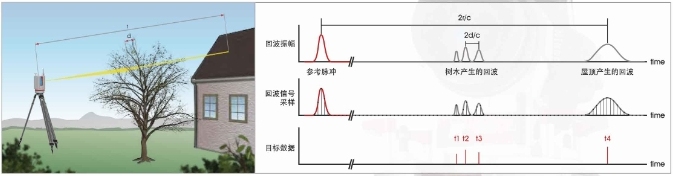

多目標識別能力-高透射能力的基礎

VZ-400i的測距利用了飛行時間差的方法，它可以獲取每個激光脈沖所能接觸到的所有目標的距離。根據測量模式的不同，可以測量到的目標數目也會有所不同。

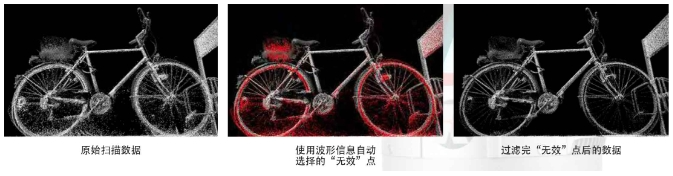

脈沖形狀偏差輸出

回波信號中的波形信息可以在處理兩個目標因?yàn)樘诨夭ㄖ袩o(wú)法區分的情況時使用。對波形信息使用閥值進行簡單過濾就可以過濾掉大多數“無效”點并保留可信度較高的“真實”目標點。

經過校準的反射率信息

該功能可使掃描的點云基于反射率(其值與距離設備遠近無關)信息顯示，以便更好地進行數據分類。

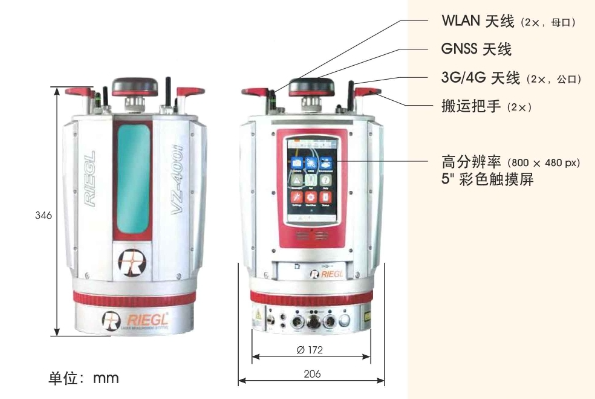

技術參數?
