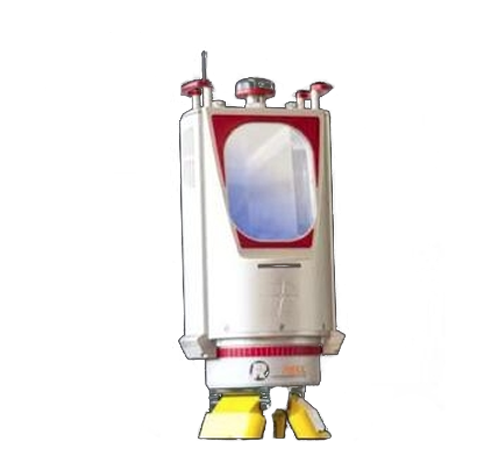

RIEGLVZ-6000是屬于VZ系列的三維激光掃描儀，提供了優越的，乃至大于過6000m的長距離測量能力。

RIEGL的V系列掃描儀基于數字化回波和在線波形分析功能，實現長測距能力。VZ-6000甚至可以在沙塵、霧天、雨天、雪天等能見度較低的情況下使用并進行多重目標回波的識別。

操作模式：

• 可通過設備上的 7"彩色觸摸屏進行單機獨立操作。
• 可與筆記本電腦以及其它移動設備通過WiFi 連接，使用 VNC Viewer 進行遠程遙控掃描操作。
• 通過筆記本電腦的有線或無線連接，利用RISCAN PRO 進行遠程遙控掃描操作。
• 可通過第三方工具/應用，基于 RIEGL接口和掃描儀軟件庫(如:RVIIb)進行自定義操作。

基本特征

• 測距大于 6,000 米
• 適用于雪地和冰川測量
• 掃描視場角 60°x 360
• 激光發射頻率高達
• 222.000 點/秒
• 高精度
• 數字化波形和實時處理技術
• 可接收無窮次回波
• 波形數據輸出模塊(可選)
• 內置經過校準的全畫幅相機
• 內置傾斜補償傳感器
• 集成帶有天線的
• L1 GPS 接收機
• 集成數字羅盤
• 內置 SSD 固態硬盤
• 輕巧，緊湊
• 高端相機選配

典型應用：

地形和礦山測量/冰川測圖/雪區監測/遠距離監測/土木工程/考古

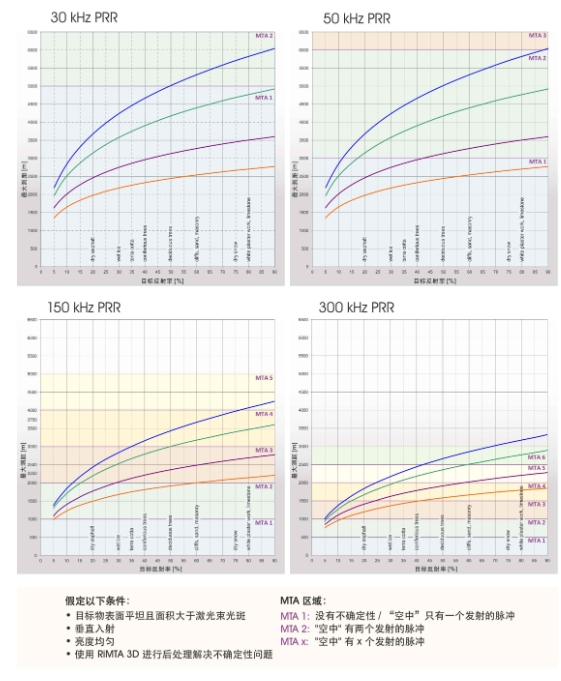

長測程

高速、高分辨率三維激光掃描儀 VZ-6000 提供大于 6000 米的長測程以及垂直 60°、水平 360°的廣闊視場角范圍。基于數字化回波和在線波形處理技術，RIEGLV系列掃描儀測量精度高，測程可信賴。即使在受到如沙塵、霧天、雨雪等干擾的能見度非常差的條件下作業時，VZ-6000 仍具備遠距離測量的能力。

內置數碼相機

內置 500 萬像素的數碼相機拍攝經由鏡反射的影像，在對整個掃描區域進行拍照后設備會自動將拍攝的影像拼合成一張高分辨率的全景照片。全景照片可與 VZ-6000 獲取的點云相結合，可以為地質和巖土工程勘察，雪崩研究，地貌和地質特征創建照片級真實模型。

波形數據輸出(可選)

通過 VZ-6000 獲取的數字化回波信號，也被稱為波形數據，是用于進行波形分析的基礎。通過 RIEGLRIWAVELID 軟件輸出有用的波形數據，基于回波信號的數字化波形數據可以調查研究多回波的情況。

兼容軟件包

R/EGL VZ-6000 兼容用于地面激光掃描儀的 RiSCAN PRO 軟件，RIVLb 和工作流程優化軟件包，如 RIMINING。

支持的拼接方式，包括詳細報告的全自動注冊，基于：

• 集成的 GNSS 或連接外置 RIK GNSS 接收機
• 集成的精度為1°的羅盤(10，用于記錄掃描儀在垂直方向的位置)
• 搭載的傾斜傳感器(傾斜范圍 土10°，精度 士0.008°)
• 自動提取重疊區域特征要索并進行拼接
• 使用后向反射棱鏡作為控制點(可選)

標準拼接方式GNSS 導線測量

GNSS 位置(RTK或內置)

• 內置激光測準儀
• 自動掃描標靶(反射片)

自主定位

• 精細掃描控制點上的標靶定位掃描儀

后視

• 在已知坐標點上架設掃描儀
• 內置激光測準儀
• 精細掃描控制點上的標靶定位掃描儀

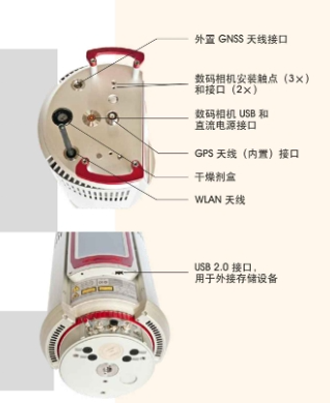

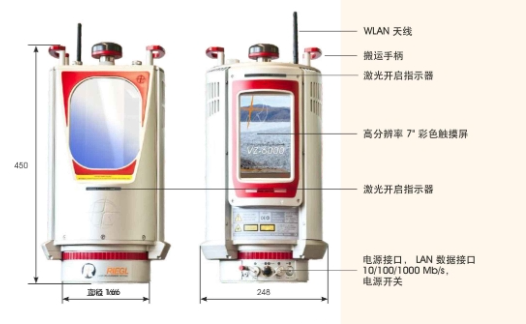

掃描儀數據接口

• 位于基座上的 LAN 接口 10/100/1000Mb/s
• 集成的有效 WLAN 接收天線
• 用于連接外置數碼相機的 USB2.0 接口
• GPS 天線連接端口
• 兩個用于外接電源供給的接口
• 外接 GPS 脈沖同步接口(1PPS)
• 外接 GNSS 接收機接口

掃描數據存儲

• 內置1TB 因態硬盤(SSD)(預裝操作系統占用 2G 空間)
• 用于外接存儲設備的 USB 2.0 接口(可接 U盤/移動硬盤)

使用簡便、操作有效、工作流程

可以直接使用 7”彩色觸摸屏進行操作，或使用WIFI連接電腦等設備進行 Web 界面遠程遙控，都能夠簡單、快捷、方便、有效的操作掃描儀。有效率的掃描數據獲取和實時全球坐標拼接是通過VZ-6000 機身自帶的傾斜補償傳感器、GPS L1 接收機、頂部的 GNSS 設備接口、數字磁羅盤和內置 SSD 數據存儲設備來實現的。通過對采集數據的實時工程預覽，可以實時查看掃描數據的覆蓋情況和工程進度。該系統各種功能為用戶提供更好的體驗。其中一項是能夠按照設定的時間間隔自動掃描，用于四維(三維場景隨時間的變化)數據獲取。

電源供應

智能電源管理，可同時連接三個獨立的外部電源，以實現不間斷運行

• 可靠的低壓/高壓保護裝置
• 外部電源電壓:11-32VDC
• 功耗 tyP.75 W( 90 W)
• LED 燈指示電源狀況

相機支持功能

經過升級，VZ系列三維激光掃描儀現具有相機支持功能。通過特制接口和通用安裝系統，在單機獨立操作時，RIEGL能夠支持多個工業級相機。該功能使得 VZ-6000 能夠直接使用 RGB、熱紅外工業級以及多種其他相機系統獲取圖像數據，無需進行復雜的布線、連接，也無需使用筆記本電腦。通過簡單的安裝集成，就可使用 R/EGL地面激光掃描儀采集到高分辨率的圖像數據。

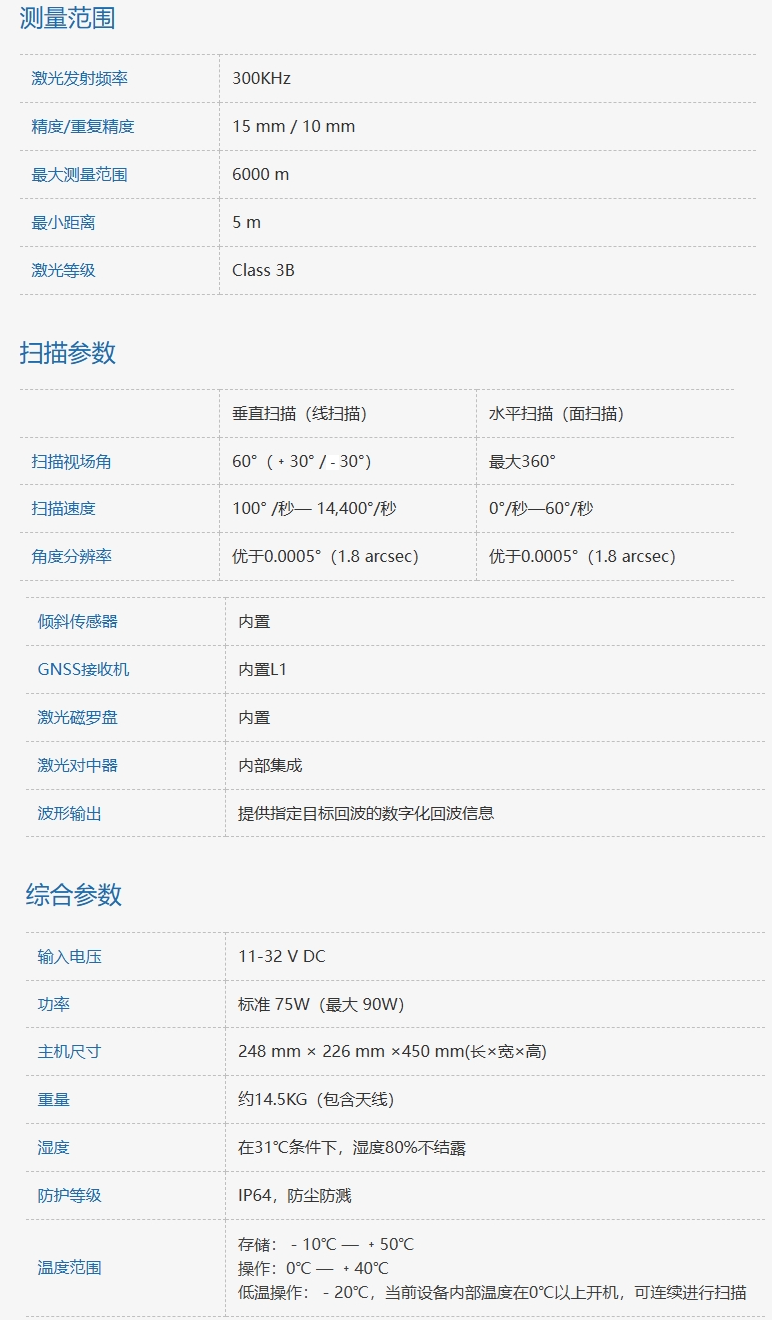

技術參數
