中海達iSide 5000多波束聲吶

iSide5000多波束側掃聲納兼具低速和高速兩種作業模式，低速模式為單波束雙頻側掃，高速模式為高頻多波束側掃(單側5波束)，可以在線切換。采用較為先進的動態聚焦技術，在大量程處也能對目標高分辨力成像，有效實現高速高分辨力全覆蓋掃測效率。

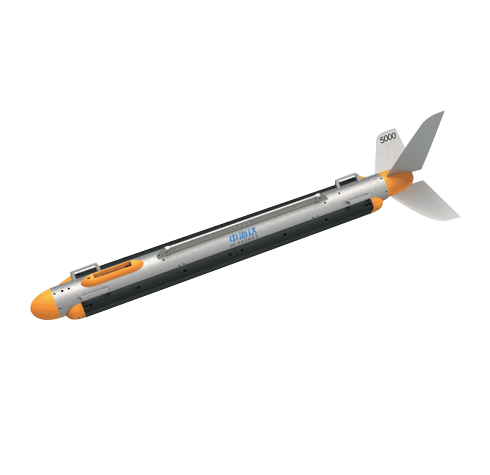

傳統單波束側掃聲吶對海底掃測成像，因其物理結構導致沿航跡分辨率隨量程的增大而下降，并且拖曳速度 需要小于5節才能保證海底覆蓋。 iSide 5000多波束側掃聲吶兼具低速和高速兩種作業模式，低速模式為單波束雙頻側掃，高速模式為高頻多 波束側掃(單側5波束)，可以在線切換。采用先進的動態聚焦技術，在大量程處也能對目標高分辨力成像，有效 實現高速高分辨力全覆蓋掃測。 iSide 5000多波束側掃聲吶由耐壓不銹鋼拖魚、高強度凱夫拉拖纜、甲板單元和HiMAX SSS側掃采集軟件組 成。交直流供電模式均可，低功耗設計。拖魚流體力學設計，拖曳姿態穩定，具有拖曳、舷側或船底多種安裝 方式。防碰撞保護銷設計，有效保障拖魚的水下可靠性?？蛇x配壓沉器，實現大水深作業。 HiMAX SSS側掃軟件具有聲吶圖像顯示、測線規劃和導航、軌跡跟蹤和覆蓋顯示、聲吶圖實時鑲嵌、數據記錄 和回放、目標管理及導出、傳感器信息多窗口顯示等功能。界面操作簡單，功能強大。可輸出標準XTF格式數 據，適應第三方軟件處理 。

高頻多波束側掃

單側5波束，速度拖曳可達10節以上。 ?

動態聚焦技術		雙作業模式
動態數字自動聚焦技術，極大提升分辨率。		可根據需求實時在線切換高低速作業模式。

高兼容性信號

FM線性調頻和CW連續脈沖信號可實時在線切換，快速接收信號，互不影響。 ?

內置姿態傳感器	內置高度計	316不銹鋼拖體
內置姿態傳感器，可實時顯示拖魚水下姿態及方位。	準確跟蹤拖魚離水底高度	實時鑲嵌功能可用直觀的了解海底真實狀況，形象的表達了水底各方面特性。?

全新側掃采集軟件

參數設置少，操作簡單，UI界面友好；聲圖像采用自適應背景均衡技術，可解決遠近信號強度不一致問題，圖像色彩更均衡。

??

實時鑲嵌功能	自適應均衡處理技術	操作簡單
可用直觀的了解海底真實狀況，形象的表達了水底各方面特性。	圖像自適應均衡處理技術，遠近場圖像平滑顯示。	設置參數少，操作簡單，界面友好。

系統特點

• 單側5波束，速度拖曳可達10節以上
• 動態數字自動聚焦技術，極大提升分辨率
• 根據需求實時在線切換高低速作業模式
• LFM線性調頻和CW連續脈沖信號實時在線切換?
• 內置姿態傳感器，實時顯示拖魚水下姿態及方位?
• 內置測深儀，準確跟蹤拖魚離水底高度
• HiMAX SSS專業側掃軟件，免費升級更新
• 316不銹鋼拖魚，1000米耐壓深度，可深水作業 ?

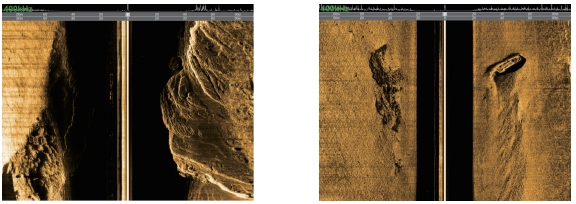

成果圖
