中海達iTrack UB20短基線水聲定位系統

水聲定位是一種以聲波為媒介的水下定位技術和方法，是通過測量聲波信號傳播時間、相位差等進行的水下定 位。用于水下目標的跟蹤定位，獲取其三維坐標數據。

iTrack UB20高精度短基線水聲定位系統 (USBL) 是由中海達完全自主研發系統基于水聲寬帶擴頻技術和高精度的時間同步技術，極大提高了抗多徑干擾和船體噪聲的能力。聲基陣垂直開角達到180°，作業距離達到2000m。

寬帶擴頻信號處理技術

具有良好的抗噪聲及頻率選擇性衰落能力，多路徑抵御能力強,誤碼率低。在遠距離定位及通訊時仍能保持良好的性能，各設備間的組網方式靈活，便于擴容。 ?

CDMA編碼技術		180°大開角設計
采用碼分多址技術， 有效的提高了頻譜利用率。 簡化了整個系統的規劃， 實現了分組和多用戶同時定位		聲基陣垂直開角達180°, 可向下全覆蓋。 有效作用距離達到2000m, 定位精度達0.5%斜距。

兼容多種外圍傳感器

短基線系統具有姿態補償功能,能修正和補償因聲基陣安裝平臺姿態變化導致的測量偏差。可支持主流姿態傳感器、慣性導航系統、GNSS系統、聲速剖面儀。 ?

多陣元冗余設計		應答器
接收陣采用九基元圓陣設計, 陣元數的冗余設計可提高系統的定位精度 及系統在不同水聲環境下的可靠性。		采用寬帶低功耗技術, 可在水下長時間待機和工作, 待機時間長達180天。 同時支持主動定位(信標模式)和 被動定位(應答模式)兩種工作模式。

HiMAM APS水聲定位軟件

中海達自主研發的水下定位軟件，基于Windows操作系統，具有了完整的聲學定位（短基線、長基線）和顯示功能，可根據客戶需求進行定制。?

系統特點

• 寬帶擴頻信號處理技術

具有良好的抗噪聲及頻率選擇性衰落能力，多路徑抵御能力強，誤碼率低。在遠距離定位及通訊時仍 能保持良好的性能，各設備間的組網方式靈活，便于擴容 。

• 碼分多址技術 ?

采用碼分多址技術，由于其頻率復用的特性簡化了整個系統的規劃，有效的提高了頻譜利用率。實現了 分組和多用戶同時定位。

• 180°大開角設計

聲基陣垂直開角達180°，向下全覆蓋。有效作用距離達到2000m，定位精度達到0.5 %斜距 。

• 多陣元冗余設計 ?

接收陣采用九基元圓陣設計，陣元數的冗余設計不僅提高了系統的定位精度，還極大地提高了系統在 不同水聲環境下的可靠性。

• 兼容多種外圍傳感器 ?

短基線系統具有姿態補償功能，能修正和補償因聲基陣安裝平臺姿態變化導致的測量偏差。支持主 流姿態傳感器、慣性導航系統、GNSS系統、聲速剖面儀。

• 應答器 ?

采用寬帶低功耗技術，可以在水下長時間待機和工作，待機時間長達180天。同時支持主動定位(信標 模式)和被動定位(應答模式)兩種工作模式。?

• HiMAM APS水聲定位軟件?

中海達自主研發的水下定位軟件，基于windows操作系統，具備了完整的聲學定位（短基線、長基 線、混合基線)和顯示功能，并可根據客戶需求進行定制。?

• 中海達售后服務?

中海達擁有完善的服務體系，可提供可靠、多層次的技術支持及充分的售后保障。

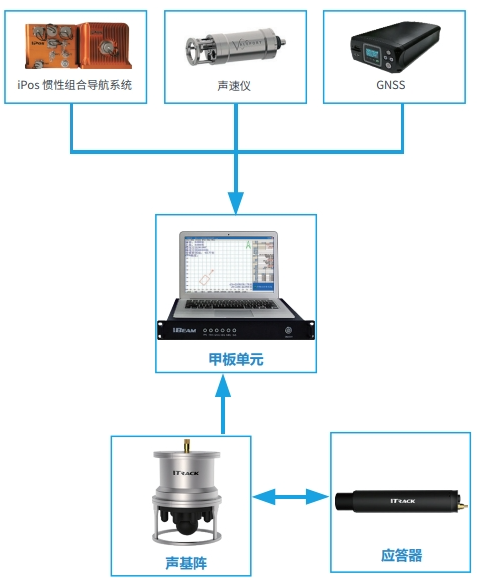

系統組成

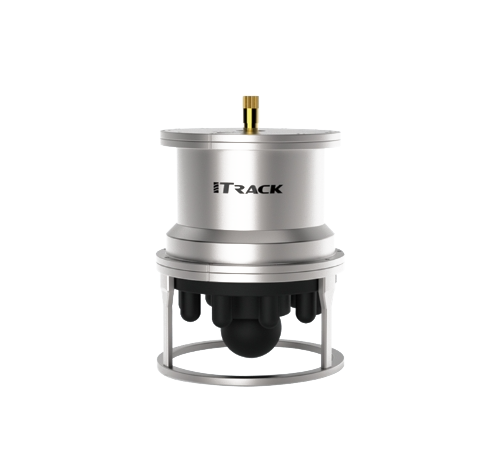

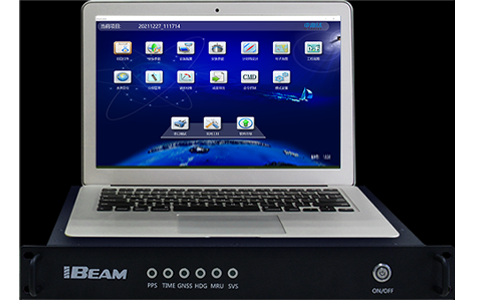

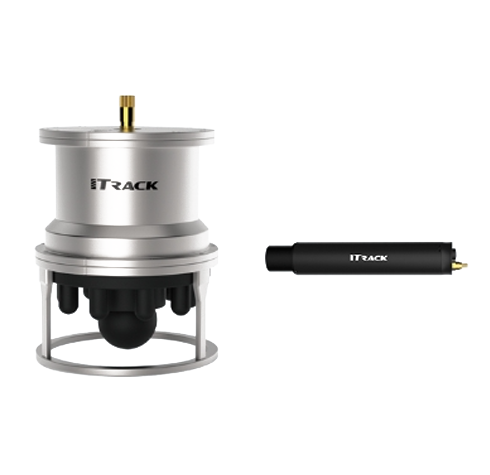

短基線系統組成 短基線的組成非常簡單并且可以在短時間內安裝到位： 一套完整的iTrack UB20短基線水下定位系統由以下部分組成： iTrack UB20聲學基陣? 九陣元聲學基陣結構，采用先進的信號處理技術， 提高了聲學冗余和信噪比。 iTrack TP20應答器/聲信標? 小巧輕便，配置高精度深度傳感器，支持水 聲通信技術。 甲板單元? 采用低功耗、高性能工業控制計算機系統解 決方案，具備豐富的I/O接口配置。 輔助設備? 可靈活選擇各類姿態儀、羅經、GPS、聲速儀。

?

應用領域

ROV/AUV定位及導航	潛水員定位	海底管道鋪設	海底電纜鋪設
水下采油設備安裝維護	救助打撈	軍事領域	科研院所
