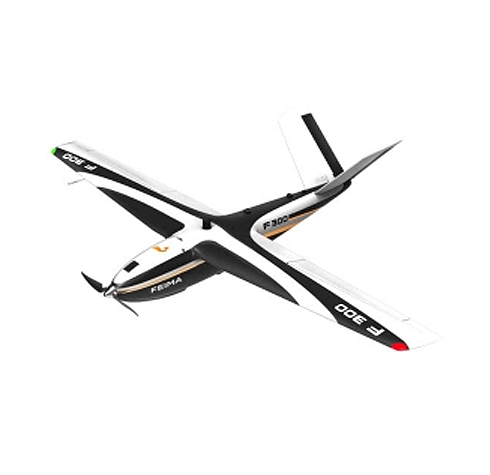

飛馬智能航測/遙感系統F300
模塊化設計、無工具拆裝
- 載荷模塊安裝；標準化設計、多模塊互換、即裝即用
- 機翼快裝；可靠的結構接插設計、方便快捷
- 智能電池拆裝；工業化智能電池模塊、單手可快速完成安裝
- 降落傘安裝；模塊化降落傘、安裝方便可靠
專業設計、嚴苛測試、較長壽命的工業級零部件、可承擔高強度作業?
自動駕駛儀
可靠飛行與精度保證
- 高精度動態冗余度航姿檢測系統
- 先進的總能量算法
- 全自動的任務方式
- 基于實時操作系統的高可靠性任務調度和進程通信
- 支持全系統（GPS、北斗、GLONASS）雙頻GPS信號接收，GPS+INS組合導航算法
- PPK解算、提供厘米級POS數據

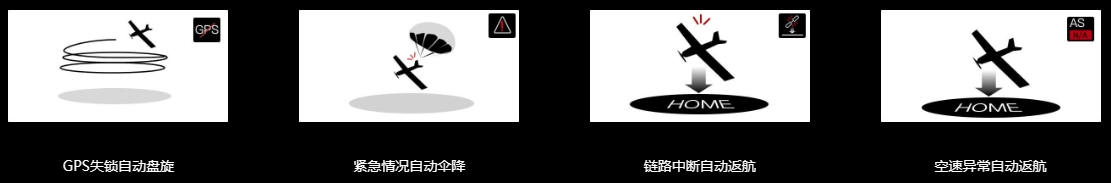

穩定機制
?
起飛
手拋自動起飛
虛擬跑道設計，穩定可靠；無需專業人員、
無需任何輔助裝置即可起飛。

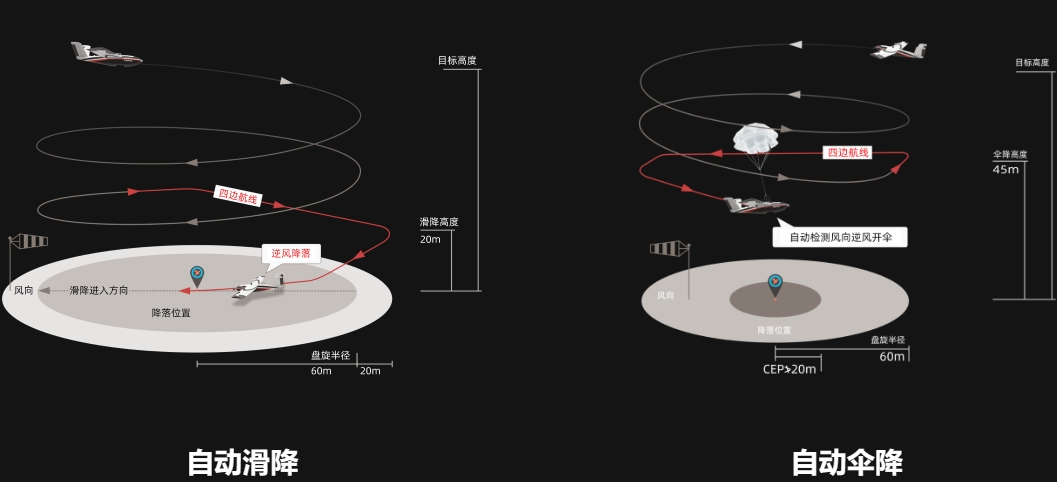

降落
1、自動滑降；無人機保持作業高度不變的情況下到達著陸點上空，并以盤旋的方式降低飛行高度，待飛行器相對于地面高度為約20米時根據設定方向著陸并降落到盤旋半徑內。
2、自動傘降；無人機盤旋下降到相對于著陸點約50米的高度，自動計算空中的風速與風向，在高度穩定后選擇逆風方向、計算位置并開傘，降落到著陸點附近。
F-CAM300航測模塊
| 相機型號 | SONY DSC-RX1R II |
| 傳感器尺寸 | 35.9X24mm 全畫幅 |
| 有效像素 | 4200萬(7952X5304) |
| 鏡頭參數 | 35mm(定焦) |
| 分辨率 | 2cm @ 150m |
F-TIRC100熱紅外遙感模塊
| 相機型號 | FLIR TAU2 |
| 傳感器尺寸 | 10.88X8.704mm |
| 像元尺寸 | 17μm |
| 有效像素 | 32萬(640X512) |
| 鏡頭參數 | 9/13mm定焦（可選） |
| 光譜范圍 | 7.5-13.5μm |
| 探測器類型 | 焦平面陣列(FPA)，非制冷氧化釩（VOx）微測輻射熱計 |
| 數據采集幀率 | 9hz，14-bit影像采集 |
P40傾斜模塊
| 相機型號 | SONY DSC-RX1R II |
| 傳感器尺寸 | 35.9X24.0mm |
| 有效像素 | 4200萬(7952X5340)X1 |
| 鏡頭參數 | 35mm定焦 |
| 鏡頭角度 | 后40°（后傾） |
F200-O傾斜模塊
| 相機型號 | SONY QX1*2 |
| 傳感器尺寸 | 23.2X15.4mm |
| 有效像素 | 2010萬(5456X3632)X2 |
| 鏡頭參數 | 20mm定焦（定制鏡頭） |
| 鏡頭角度 | 左38°左傾；右25°后傾 |
F-OP200傾斜模塊
| 相機型號 | SONY DSC-RX0 |
| 鏡頭數量 | 4 |
| 傳感器尺寸 | 13.2X8.8mm 1英寸 |
| 有效像素 | 1500萬(4800X3200)X4 |
| 鏡頭參數 | 7.7mm(等效焦距24mm) |
| 鏡頭角度 | 32° |
F-EOV100可見光視頻模塊
| 視頻分辨率 | 1920X1080/30幀 |
| 變焦倍數 | 10倍光學變焦/f=4.9~49mm |
| 圖傳 | 1080P數字傳輸 |
| 圖傳距離 | ≮10km |
| 圖傳延時 | ≯300ms |
| 視頻云臺 | 單軸陀螺增穩云臺 |
| 調制方式 | COFDM |
| 工作頻段 | 510MHz |
| 發射功率 | 1W |
| 通信帶寬 | 8M |
F-TIRV100熱紅外視頻模塊
| 視頻分辨率 | 640X512/25幀 |
| 變焦倍數 | 10倍光學變焦/f=4.9~49mm |
| 數字變焦 | 2倍，4倍 |
| NETD | ≤50mk@25℃ |
| 增穩云臺 | 單軸增穩云臺 |
| 圖傳距離 | 10km |
| 圖傳壓縮標準 | H.264 |
| 圖傳信道帶寬 | 8MHz |
一站式軟件支持
無人機數據獲取、處理以及無人機維護的一站式智能軟件系統
技術參數
規格參數
| 導航衛星 | GPS:L1+L2(50Hz) BeiDou:B1+B2(50Hz) | 差分模式 | PPK/RTK |
| 材質 | EPO+碳纖復合材料 | 翼展 | 1.8m |
| 機長 | 1.07m | 標準起飛重量 | 3.75kg |
| 起飛重量 | 3.8kg | 巡航速度 | 60km/h |
| 續航時間 | 90min | 可手拋高度 | (海拔)4500m |
| 實用升限高度 | (海拔)6000m | 抗風能力 | (正常作業)5級 |
| 任務響應時間 | 展開≤5min；撤收≤10min | 測控半徑 | 10km |
| 起飛方式 | 無遙控器手拋自動起飛 | 降落方式 | 無遙控器自動滑降/傘降 |
| 傘降回收落點精度 | CEP≯20m |
F-CAM300航測模塊
| 相機型號 | SONY DSC-RX1R II | 傳感器尺寸 | 全畫幅（35.9*24mm） |
| 有效像素 | (7952*5304)4200萬 | 鏡頭參數 | 35mm定焦 |
| 分辨率 | 2cm @ 150m | 飛行高度 | 150m-1500m |
P40傾斜模塊
| 相機型號 | SONY DSC-RX1R II | 鏡頭角度 | 40°（后傾） |
| 采集分辨率 | 優于3.5cm | 傳感器尺寸 | 全畫幅(35.9mmx24mm) |
| 有效像素 | 4200萬(7952px X 5304px） | 鏡頭參數 | 35mm定焦 |
F200-O傾斜模塊
| 相機型號 | SONY QX1 | 鏡頭數量 | 2 |
| 傾斜角度 | 左38°左傾；右25°后傾 | 傳感器尺寸 | 23.2X15.4mm |
| 有效像素 | 2010萬(5456X3632)X2 | 鏡頭參數 | 20mm定焦（定制鏡頭） |
F-OP200傾斜模塊
| 相機型號 | SONY DSC-RX0 | 鏡頭數量 | 4 |
| 傾斜角度 | 32° | 傳感器尺寸 | 1英寸(13.2x8.8mm) |
| 有效像素 | 1500萬(4800x3200)x4 | 鏡頭參數 | 7.7mm(等效焦距24mm) |
F-TIRC100熱紅外遙感模塊
| 相機型號 | FLIR TAU2 | 傳感器尺寸 | 10.88X8.704mm |
| 像元尺寸 | 17μm | 有效像素 | 32萬(640X512) |
| 鏡頭參數 | 9/13mm定焦（可選） | 光譜范圍 | 7.5-13.5μm |
| 探測器類型 | 焦平面陣列(FPA)，非制冷氧化釩（VOx）微測輻射熱計 | 數據采集幀率 | 9hz，14-bit影像采集 |
F-EOV100可見光視頻模塊
| 視頻分辨率 | 1920X1080/30幀 | 變焦倍數 | 10倍光學變焦/f=4.9~49mm |
| 圖傳 | 1080P數字傳輸 | 圖傳距離 | ≮10km |
| 圖傳延時 | ≯300ms | 視頻云臺 | 單軸陀螺增穩云臺 |
| 調制方式 | COFDM | 工作頻段 | 510MHz |
| 發射功率 | 1W | 通信帶寬 | 8M |
F-TIRV100熱紅外視頻模塊
| 視頻分辨率 | 640X512/25幀 | 變焦倍數 | 10倍光學變焦/f=4.9~49mm |
| 數字變焦 | 2倍，4倍 | NETD | ≤50mk@25℃ |
| 增穩云臺 | 單軸增穩云臺 | 圖傳距離 | 10km |
| 圖傳壓縮標準 | H.264 | 圖傳信道帶寬 | 8MHz |
