一. ?概述

DACS-CellGuide數字化試箱軟件是由工程技術人員和專業軟件開發工程師在了解現場測量規范、精控要素、檢查要點前提下，同時經過大量現場試驗、核驗對比原有測量檢查結果的基礎上自主開發完成的。通過三維激光掃描儀對船艙進行整體掃描，獲得船艙內部導軌數據的密集三維坐標數據（點云），導入本系統，對點云數據進行處理，提取導軌數據后，進行試箱操作，真實模擬箱體在導軌內移動的試箱過程，實時觀察導軌建造偏差情況，最后輸出整船的數據報表。

它以系統軟件為核心，集成現代高精度掃描儀及各種附件于一體，強大的三維圖形、導軌偏差顯示功能，操作簡單、界面友好、功能強大，操作人員經簡單培訓即可快速掌握，投入實際工作，能效較之前數以幾十倍的提升，并且無須人工爬高測量，杜絕了原有測量檢測方式的安全隱患，為安全高效生產提高了可靠保障。

二. ?優勢

1. ? ?采集數據全面、快捷，數據更安全

2. ? ?操作簡單、功能強大，強大的圖形可視化界面保證現場查看局部精密數據的需求，省去現場、精度辦公室往返的工作

3. ? ?測量精度高，速度快，測距范圍大，可從幾米到幾十米甚至上百

4. ? ?無需吊機配合，不占用吊機時間

5. ? ?減少人工，僅需一人即可完成

6. ? ?掃描同時拍攝現場照片，與掃描數據一并保存以備之后查看

7. ? ?GPS定位功能可自動定位艙體場地信息并自動記錄

三. ?特點

1. ? ?測量速度快，每秒100萬點，一個集裝箱艙的掃描時間大約為60分鐘

2. ? ?測量精度高，測距精度為1.2mm+10ppm ，完美還原艙室的現場情景

3. ? ?精密雙軸補償技術，浮動狀態亦可完成掃描

4. ? ?三維軟件實時顯示導軌偏差，完美模擬真實試箱過程

5. ? ?一鍵試箱，一鍵輸出試箱結果，支持多樣式報表數據

6. ? ?兼容現有主流掃描儀

四. ?功能

1. ? ?掃描數據導入系統處理

將船艙掃描數據導入本系統，進行整艙導軌數據的提取處理。

2. ? ?整艙數據調整

3. ? ?地面水平調整

將導軌艙地面相距較遠處取三個點，利用三點定軸功能，重定地面水平

4. ? ?重定導軌方向

水平校正后，通過在相鄰導軌面上取兩個點，通過“二點定軸”重定導軌方向。

5. ? ?地面高度調整

利用一點平移功能，選中地面上一個點，調整Z值到船艙地面的高度。

6. ? ?單艙數據提取

利用刪除功能，逐個艙位數據提取，另存為指定箱位號的處理數據.

7. ? ?試箱數據處理

將試箱數據處理成只有導軌面的狀態，保存試箱數據。

8. ? ?試箱

點擊導軌功能按鈕，一鍵完成試箱操作，視圖區顯示試箱結果數據，超差點位數據著重顯示。

9. ? ?輸出試箱結果報表

試箱結果支持一鍵數據報表，支持多種樣式的報表輸出

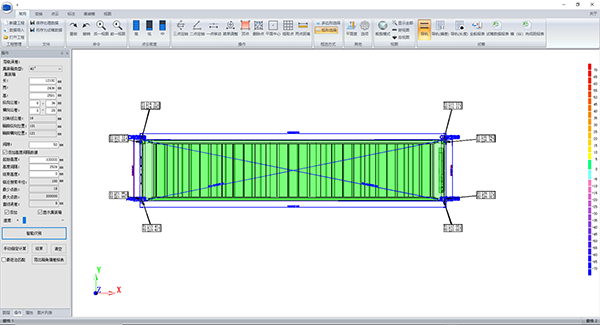

五. ?產品展示
