一. ? 概述

DACS-OFFICE三維分段精度分析軟件是由長期從事船舶制造的工程技術人員和專業軟件開發工程師在借鑒國內外先進經驗、技術的基礎上開發完成的，用于船舶制造過程現場尺寸檢查、幾何量檢查、三維精度控制、三維精度分析、形成精度檢查表等的專用系統。它以系統軟件為核心，集成現代高精度全站儀及各種附件于一體，能夠快速、精確、自動的對各種焊接件、船體分段、船體合攏進行精度檢查及控制。

二. ? 優勢

1. ? ?全數字化三維精度管理，顛覆傳統方法

2. ? ?顯著提高產品精度與質量

3. ? ?明顯減少返工修整工作量，降低成本

4. ? ?大大縮短建造周期

5. ? ?自動進行分段精度分析，減輕用戶工作量

6. ? ?易掌握快速投入使用，投資回報期短

7. ? ?軟件授權方式靈活，提高利用率

三. ? 特點

1. ? ?支持常用船舶設計軟件，如Tribon、CADDS5、 CATIA、 Tekla Xsteel、AutoCAD等，數據可無縫對接，實時更新

2. ? ?可對精度控制點進行編碼管理，可按偏差范圍及類型進行分類統計管理

3. ? ?可根據部材類型及環境溫度對測量結果進行補償修正

4. ? ?可將同分段二次或多次測量數據進行對比分析

5. ? ?可分析計算合攏口切割量、加強筋錯位、對接面錯位

6. ? ?完全自主便捷的二三維聯動的精度檢查單，支持用戶個性化定制

7. ? ?可連接精度管理數據庫，進行數據入庫出庫操作

四. ? 功能

1. ? ?讀取Tribon、CADDS5、 CATIA、 Tekla Xsteel、CAD自繪等軟件多種格式的模型文件?；蜻B接其數據庫直接讀取設計數

2. ? ?模型編輯功能，可對模型進行簡單編輯處理

3. ? ?手動或自動批量標注精度控制點，提取點的三維坐標

精度控制點是設計模型上的一些關鍵設計點，這些點的設計坐標與實際測量坐標的三維偏差表現建造精度

4. ? ?計算各種幾何量，如長度、角度、面積、體積、曲線長、垂直度、平面度、準直度、圓心、球心等

5. ? ?可計算兩個實測點和設計點之間的幾何量，并計算出實測和設計的偏差，該計算的結果可以保存到計算欄中，并可以輸出到報表中

6. ? ?三維建造偏差計算與標注

實測點與設計點可按距離、點號等進行綁定匹配或自動匹配，計算標注三維建造偏差

7. ? ?測量數據坐標變換

使用點平移、角度旋轉、位移旋轉功能便于對測量數據進行坐標變換，其作用主要是統一坐標系及對誤差進行精密分析

8. ? ?生成精度分析檢查單包括系統內置的二維精度檢查單、或生成Excel格式的精度檢查單。均可自定義格式及內容

9. ? ?胎架計算，出具胎架部署圖

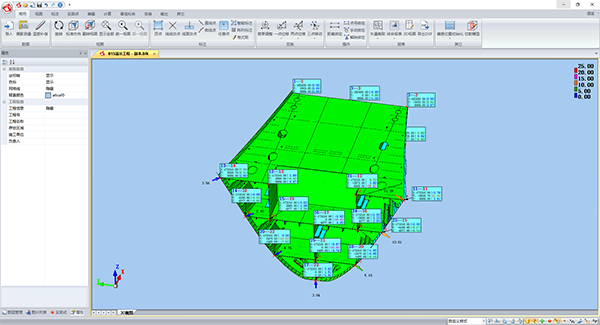

五. ? 產品展示
