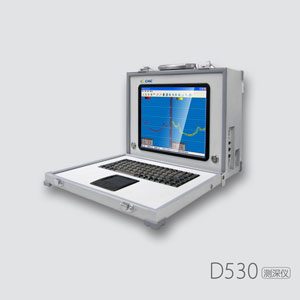

華測D530雙頻單波束測深儀

華測新一代測深儀產品D530是完全由華測自主研發的高精度水上測量設備。經黃浦江等水域?qū)嵉販y量，可測至0.3米。

1.完全按產品要求設計，不銹鋼的外殼，主機耐用美觀。
2.全數字化系統，電腦，測深儀，軟件三合一，海量存儲。
3.內置測量軟件，可連接常用的GPS，相連通，兼容性好。
4.嵌入式Windows?Xp操作系統，高速、穩定、雙重保護，一鍵快速恢復系統。
5.方便的供電方式：可以外接24伏直流或者220伏交流。
6.軟件控制增益，脈寬、功率、量程、檔位、全自動操作。
7.瀑布式電子圖象顯示、存貯，室內回放打印方便。
8.可外接VGA顯示器，支持一機多顯。
9.外部USB接口，可以任意品牌的USB存貯器，即插即用。
10.電阻式彩色觸摸屏，操作方便簡潔。
11.主機密封性能好，防水性強，180度可調牢固支架，靈活方便，更適合水上作業。
12.高、低頻一體化換能器,雙頻結合可測淤泥厚度10幾厘米到幾米。
13.低頻穿透力強，特別適用于深水含沙量大流速快漩渦多的水域。

?

產品特點

?1.測深儀精度高:

?±1cm+0.1％×h（h為水深值）。

2.性能穩定： ?

高低頻數據穩定可靠，重復數據互差小。

3.模塊式設計：

電路板采用全新的模塊式設計，檢測維護簡單直觀。

4.全自動設置：

增益，量程，功率自動調節。

5.方便的自檢功能：

自檢功能，設備問題自動檢測，自動報警。

6.直觀的淤泥深度顯示：

低頻高頻合并顯示，實時顯示淤泥的深度，用不通的顏色顯示，一清二楚。

7.中英文雙向顯示：

中英雙語顯示，面向全世界。

8.兼容性強：

可安裝常用的導航軟件，也可連接所有廠家GPS、定位儀、姿態儀、涌浪儀。

9.嚴格測試：

華測生產的所有測深儀都經過嚴格的測試，換能器經過專業的水文設備檢測。

技術參數

高頻工作頻率：200KHz?
低頻工作頻率：20KHz?
高頻發射功率：350W
低頻發射功率：450W
高頻測深范圍：0.3m～600m
低頻測深范圍：1m～2000m
測深精度：±1cm+0.1％×h（h為水深值）?
分辨率：1cm
吃水調整范圍：0.0m～9.9m?
聲速調整范圍：1300～1700m/s?
數據輸出：仿真多種格式，波特率可調
顯示屏：高亮度12寸液晶，分辨率800×600，亮度400cd/㎡，電阻式彩色觸摸屏
外接端口：鼠標鍵盤口、打印口、2個RS-232串口，2個USB口、1個VGA顯示器接口
工業嵌入式高速低功耗CPU：主頻668MHz
工業嵌入式內存：DDR2 ?400 ?512M
內置存儲：1GB（可以根據客戶的要求定制2GB）
供電電壓/功耗：直流24V或交流220?V，功耗40W
環境：工作溫度-30℃～60℃，防水，抗震
尺寸：34cm×30cm×15cm?
重量：8.5kg（不含換能器）
