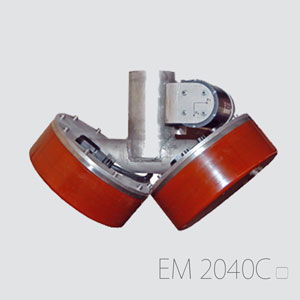

華測EM 2040C多波束測深儀

EM 2040C是一款基于EM2040技術的淺水型多波束測深儀，適用于高分辨率測圖和海底檢測。換能器內置發射單元與接收單元，尺寸大小與EM3002相同。該系統滿足甚至大于IHO-S44 特級標準以及更加嚴格的LINZ指標。當頻率覆蓋范圍在200kHz到300kHz時，單換能器覆蓋角度高達130o，掃寬是水深的4.3倍。采用雙換能器時，每個換能器傾斜35-40o，覆蓋角可達到200o，平坦海底的掃寬可達到10倍水深。

??高分辨率

??頻率范圍寬

??脈沖長度短，頻帶寬度大

??線性調頻技術（FM?chirp）

??實時roll和pitch穩定

? 近場聚焦發射與接收波束

??水柱圖像顯示

??海底聲吶圖像

??耐壓深度為50m

??易安裝

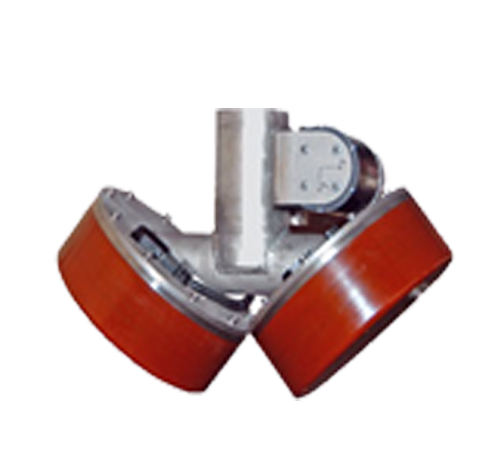

??雙探頭（可選）

? 雙條帶（可選）

技術參數

產品規格
頻率范圍		200-400kHz（增幅10kHz）
波束寬度		1°X?1°@400kHz
Ping率		50Hz
波束Roll穩定		+/-15°
波束Pitch穩定		+/-10°
zui多測深點數/Ping		400（單探頭，單條帶）（標準） 800(單探頭,雙條帶)（選配） 1600(雙探頭,雙條帶)（選配）
覆蓋角度		至130°（單探頭）至200°?(雙探頭）
波束模式		等角,等距和高密度模式
脈沖長度		25μs至12ms
物理尺寸
聲吶探頭		332119（直徑高）?21kg（水中重12.6kg）
處理單元（4U?19”機柜）		447?x?178?x?345?mm（W?x?H?x?D）?15kg
工作站（4U?19”機柜），or?HWS?14P(筆記本)		427?x?178?x?480?mm（W x H x D） 20kg
19”顯示器		483?x 444?x 68?mm（W x H x D） 12kg
	zui大深度		zui大覆蓋寬度
			單探頭	雙探頭
200kHz	490m		525m	625m
300kHz	450m		525m	625m
400kHz	265m		250m	350m
