根據GB50204-2015年《混凝土結構工程施工質量驗收規范》，混凝土結構分支工程施工質量驗收，除外觀質量合格外，結構實體檢驗也必須合格。

結構實體檢查主要針對混凝土結構安全的代表性部位，包括三個內容：①混凝土強度②鋼筋保護層厚度③結構位置與尺寸偏差。

結構實體檢驗由監理單位組織施工單位進行，見證實施過程。施工單位應當制定結構實體檢驗專項方案，經監理單位批準后實施。結構實體檢驗項目除結構位置和尺寸偏差外，由具有相應資質的檢驗機構完成。在結構實體檢驗中，當混凝土強度或鋼筋保護層厚度檢驗結果不符合要求時，應委托合格的檢驗機構按照現行國家有關標準的規定進行檢驗。

一.檢查混凝土強度

結構實體混凝土強度應根據不同強度等級進行檢驗，檢驗方法應采用相同條件的養護試件方法；未取得相同條件養護試件強度或不符合要求的，可采用回彈取芯法進行檢驗。

混凝土強度檢驗等效養護期可取，日平均溫度逐日達到600℃·d時間對應的年齡，且不小于14d。日平均溫度為0℃以下年齡不計入。

冬季施工時，在計算等效養護年齡時，溫度取決于結構構件的實際養護溫度也可根據結構構件的實際養護條件和標準養護條件下的同等養護試件強度d監理年齡試件強度相等的原則.施工等各方共同確定。

同條件養護試件強度檢驗

1.同條件養護試件的取樣和留置應符合下列規定：

(1)同一條件養護試件對應的結構構件或結構部位，由施工.監理等各方共同選擇，同條件養護試件的取樣應均勻分布在工程施工周期內；

(2)同等條件的養護試件應在混凝土澆筑模處見證取樣；

（3）同一條件的養護試件應保持在相應結構構件附近的適當位置，并采用相同的養護方法；

（4）同等強度等級的同等條件養護試件不少于10組，也不少于3組。每?jī)蓪尤硬簧儆谝唤M；每20000m3取樣不少于一組。

2.根據強度試驗結果，按照現行國家標準《普通混凝土力學性能試驗方法標準》GB/T確定50081的規定。

3.強度值除以0.88后現行國家標準《混凝土強度檢驗評價標準》GB/T對50107年的有關規定進行評價，評價結果符合要求時可判斷結構實體混凝土強度合格。

回彈-取芯法強度檢驗

1.回彈構件的提取應符合下列規定：

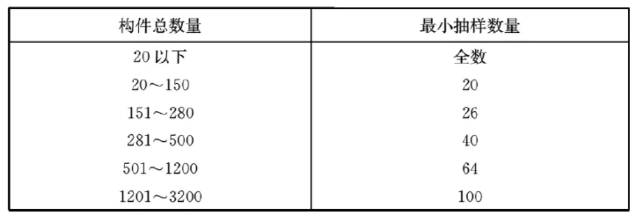

（1）同一混凝土強度等級的柱，梁，墻，板、提取構件的最小數量應符合下表規定，并應均勻分布；

（2）截面高度不小于3000mm梁和邊長小于300mm的柱。

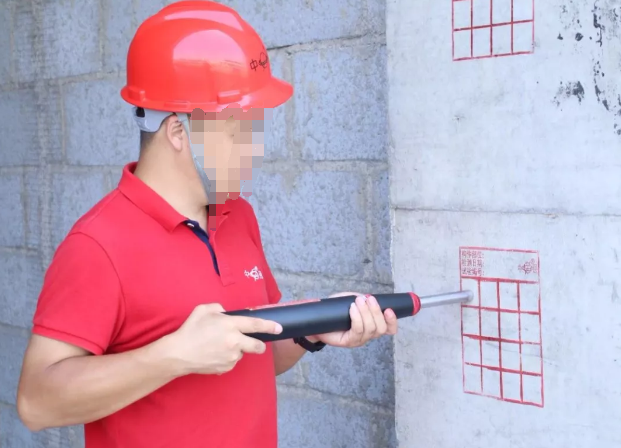

2.每個部件應選擇不少于5個試驗區進行反彈試驗和反彈值計算，應符合現行行業標準《反彈法檢測混凝土抗壓強度技術規程》JGJ/T23對單個構件檢測的有關規定。地板構件的反彈應在板底進行。

3.對于強度等級相同的混凝土，應對每個構件5個測量區域中最小測量區域的平均回彈值進行排序，并在最小3個測量區域鉆一個芯樣。芯樣應采用帶水冷卻裝置的薄壁空心鉆孔，直徑為100mm，不得小于混凝土骨料最大粒徑的3倍。

4.芯樣試件的端部應用環氧水泥或聚合物水泥砂漿或硫黃水泥修補。加工后，芯樣試件的尺寸偏差和外觀質量應符合下列規定：

(1)芯樣試件高度與直徑之比的實測值不應小于0.95，也不能超過1.05；

(2)沿芯樣高度的任何直徑與其平均值之差不得大于2mm；

(3)芯樣試件端面不平整度為100mm長度不得大于0.1mm；

(4)芯樣試件端面與軸線的不垂直度不得大于1°；

(5)芯樣不應有裂縫.其他雜物，如缺陷和鋼筋。

5.芯樣試件尺寸的測量應符合下列規定：

(1)直徑應用游標卡尺在芯樣試件中間兩個垂直位置測量，算術平均值應作為芯樣試件的直徑，精確至0.1mm；

(2)用鋼板尺測量芯樣試件的高度，精確到1mm；

(3)垂直度應采用游標量角器測量芯樣試件兩端與軸的夾角，精確至0.1°；

(4)平整度應采用鋼板尺或角尺靠近芯樣試件端面，一側旋轉鋼板尺，另一側用塞尺測量鋼板尺與芯樣試件端面的縫隙；也可以用其他專用設備測量。

6.芯樣試件應符合現行國家標準《普通混凝土力學性能試驗方法標準》GB/T50081中圓柱體試件規定的抗壓強度試驗。

7.對于同一強度等級的構件，當符合下列規定時，結構實體混凝土強度可判定為合格:

(1)三芯樣抗壓強度算術平均值不小于設計要求混凝土強度等級值的88%；

(2)三芯樣抗壓強度的最小值不小于設計要求的混凝土強度等級值的80%。

二.檢查鋼筋保護層厚度

1.結構實體鋼筋保護層厚度檢驗構件的選擇應均勻分布，并符合下列規定：

(1)對于非懸臂梁板類構件，每個提取構件數量的2%，不少于5個構件進行檢驗。

(2)懸臂梁，應提取構件數量的5%，且不少于10個構件進行檢查；懸臂梁數量少于10個時，應進行全部檢查。

(3)懸挑板，應提取構件數量的10%，且不少于20個構件進行檢驗；懸挑板數量少于20個時，應進行全部檢驗。

2.對所選梁構件，應檢查所有縱向受力鋼筋的保護層厚度；對所選板構件，應提取不少于6根縱向受力鋼筋的保護層厚度進行檢查。對于每根鋼筋，應選擇代表性的不同部位測量3點以獲得平均值。

3.鋼筋保護層厚度的檢查可采用非損壞或局部損壞的方法，也可采用非損壞的方法和局部損壞的方法進行校準。采用非損壞方法檢查時，使用的檢測儀器應進行測量檢查，檢測操作應符合相應規定。

鋼筋保護層厚度檢測誤差不得大于1mm。

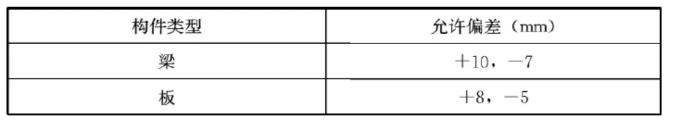

4.檢查鋼筋保護層厚度時，縱向受力鋼筋保護層厚度的允許偏差應符合下表規定。

5.梁類.板構件縱向受力鋼筋的保護層厚度應分別驗收，并符合下列規定:

(1)所有鋼筋保護層厚度檢驗合格率為90%以上的，可判定為合格；

（2）當所有鋼筋保護層厚度檢驗合格率小于90%但不小于80%時，可抽取相同數量的構件進行檢驗；按兩次抽樣總和計算的合格率為90%以上的，仍可判定為合格；

（3）每次抽樣結果中不合格點的最大偏差不得大于本規范附錄F.0.4允許偏差的1.5倍。

三.檢驗結構位置與尺寸偏差

1.結構實體位置與尺寸偏差檢驗構件的選擇應均勻分布，并符合下列規定：

（1）梁.柱子應提取構件數量的1%，且不少于3個構件；

（2）墻.板材應按代表性自然間抽取1%，且不少于3個；

(3)層高應按代表性自然間抽查1%，且不少于3個。

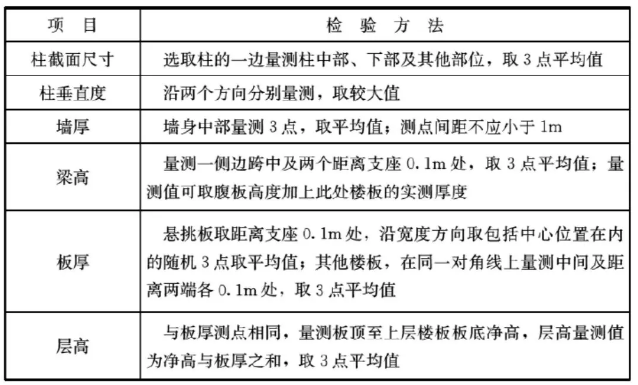

2.所選構件的檢驗項目和方法應符合下表規定，允許偏差和方法應符合下表規定GB80204-2015《混凝土結構工程施工質量驗收規范》8.3.2和表9.3.10條規定，精確到1mm。

3.墻厚.板厚.層高檢查可采用非損傷或局部損傷，也可采用非損傷方法和局部損傷方法進行校準。采用非損傷方法檢查時，使用的檢測儀器應進行測量檢查，檢測操作應符合現行國家有關標準。

4、結構實體位置與尺寸偏差項目應分別進行驗收，并應符合下列規定：

（1）當檢驗項目的合格率為80％及以上時，可判為合格；

（2）當檢驗項目的合格率小于80％但不小于70％時，可再抽取相同數量的構件進行檢驗；當按兩次抽樣總和計算的合格率為80％及以上時，仍可判為合格。
