隨著“實景三維中國建設”不斷深化，和數字化生產管理的應用發展，對園區、學校、住宅區、工廠等數字三維重建的需求不斷增加。這種需求往往面積小，意味著項目成本控制嚴格，但同時工作環境復雜，數據質量要求高。因此，非常適合使用小型多旋翼無人機進行數據采集操作。

千巡翼X1無人機、軸距小于38厘米，免基站，免像控，是非常適合這類小型項目的航測平臺。

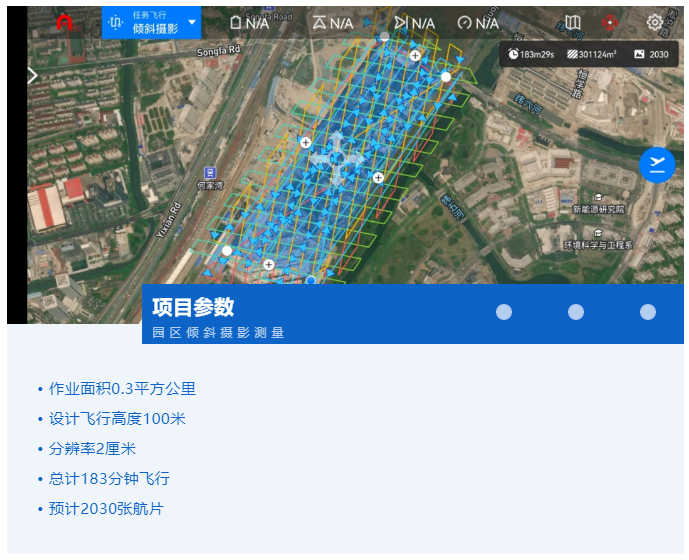

以園區傾斜攝影測量建模工程為例，千巡翼X1如何從飛行時間、起降點、現場部署、數據傳輸、數據處理五個環節提高運行效率，運行時間減少40%，到底如何做到的呢？

1.作業現場：無縫連接

千巡翼X1的最長續航36分鐘。在操作過程中，技術人員設計了15%的返航功率作為安全冗余，總有效飛行時間約為25-30分鐘，183分鐘航線任務總飛行時間為7-8架。

因此，項目選用千巡翼X無人機、電池管家和4塊智能鋰電池，配合戶外移動電源，可實現電池的無縫連接續航能力。

2.起降點選擇：易如反掌

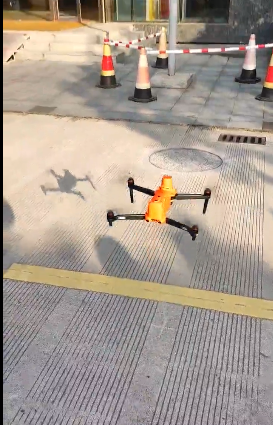

在選擇起降點階段，千巡翼X1出色的全方位避障能力和9公里的控制半徑可以大大降低選點時間，可以在路邊、屋頂、車頂甚至手中實現X1的安全起降，同時控制半徑9公里，無需更換起降位置，一個地方完成所有測區覆蓋。

3.操作能力:免基站免像控制

在測區踏勘階段，無需布置GNSS基站，使用千巡翼X1內置的SDK千尋知寸網絡RTK和千尋云網絡PPK解算不僅保證了免像控制的高精度，而且節省了免像控制的精度GNSS基站成本，同時只需布置3-4個像控檢查點即可保證數據結果的準確性。

4.數據處理模式：內外業同步

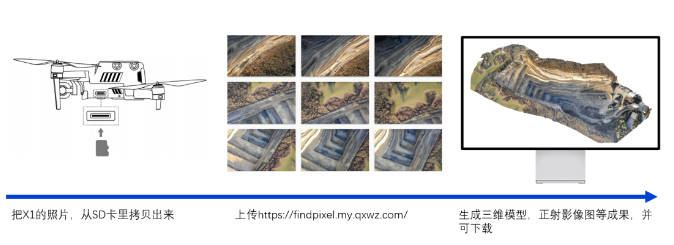

外業完成飛行后，將外業數據直接上傳至FindPixel數據處理，千巡翼X1的單張圖像為8MB左右，0.3平方公里共產生2000張?jiān)紙D像，共1600張16GB，如果利用5G熱點，不到15分鐘就可以完成數據上傳，即使使用4G網絡也可以在50分鐘內上傳數據。通常，所有數據的上傳都可以在從外業現場返回辦公室的路上完成。在內部處理過程中，使用FindPixel集群計算能力，2000張圖像只需2-3小時即可完成實景三維結果的生成。

5.整體效率：提高40%以上

在這個項目中，千巡翼X從外業到內業的全部處理只需6個小時，而傳統方法至少需要10個小時，5個環節控制運行效率。

飛行時間

千巡翼X1利用其更長的續租力，同樣的180分鐘航線任務，7-8架可以完成飛行，普通多旋翼需要10架，雖然飛行時間是180分鐘，但額外的兩架會浪費返航、出航、更換電池等操作，因此，隨著任務量的增加，差距將越來越明顯。

起降點選擇

千巡翼X1幾乎沒有必要故意選擇起降位置，只要在測量區附近，人流量較少，普通多旋翼無人機，考慮遮擋、控制半徑等條件，選擇工作位置需要更長的時間。

現場部署

千巡翼X1無需GNSS基站來保障PPK解算，只需展開無人機，用KML規劃路線，直接免除現場部署的一個環節。

數據傳輸

千巡翼X1只需要向FindPixel上傳原始數據，不需要內部人員下載、整理鏈接，不僅不需要各種網絡磁盤成員，而且大大節省了數據傳輸?shù)臅r(shí)間。

數據處理

千巡翼X1不需要高性能的工作站或集群，而普通的操作模式不僅難以加快數據處理速度，而且難以加快FindPixel相比之下，額外的計算機和軟件采購成本也非常巨大。

通過這個小項目的實踐，證明千巡翼X1不僅效率高于傳統運行模式，而且綜合使用成本實現了整個環節的壓縮和節約，非常適合各種中小型項目的實施和應用。
