時間緊，任務重，如何保質保量地完成流域綜合治理工程放樣工程作業，科力達RTK K1Pro出馬。

項目背景

浙江衢江區山溪流域綜合治理工程橫跨大洲鎮、橫路辦事處、樟潭街道、全旺鎮，其中，上山溪流域治理河長約95km，下山河流治理河流80.8km。

項目難點

測量區植被茂密，地形崎嶇，樹林幾乎完全覆蓋，項目路線長，放樣找點，人工成本高和時間成本也很高。

擇優方案

結合施工環境條件、人力、時間等等，我們提供了科力達K1Pro放樣，信號巨大，效率比較高。

項目放樣步驟

1.測量控制點（已知點）

本項目路線較長，測繪隊提供多個控制點。在這里，我們需要測量多個已知點，使足夠的控制點盡可能覆蓋整個項目，并有足夠的標準高程點來控制整個項目的標準，以確保早期施工放樣的準確性。本項目測量了17個控制點。

2.轉換參數

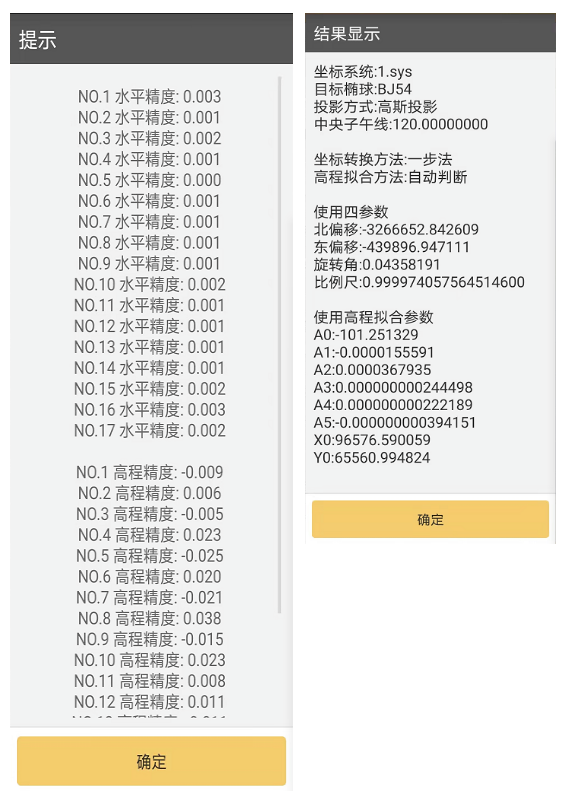

在科力達工程之星求轉換參數中轉換所有控制點和已知點，并應用于當前工程。轉換結果如下：

3.CAD圖紙導入

科力達K1Pro配套的新款H6手冊，有力量CAD與老款相比，圖形導入處理功能相比，H5手冊，導入圖形更快，反應更靈敏，處理更流暢。

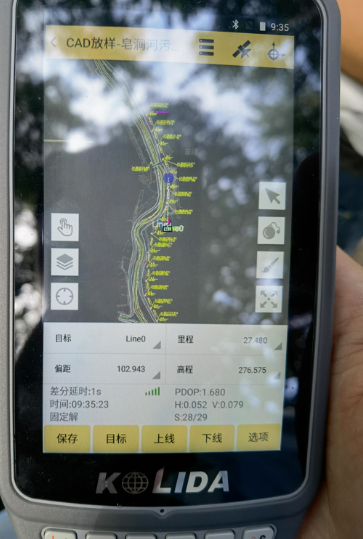

導入CAD在圖形之前，我們首先轉換圖形的坐標，以匹配當前的控制點坐標。如果不匹配，先在電腦上。CAD在軟件中，轉換圖形?？屏_(dá)工程之星支持支持。dwg和dxf將圖形復制到格式中H6手冊，然后通過“工程之星-測量-CAD放樣”將圖紙導入工程之星軟件。

根據CAD如圖所示，現場線路放樣。

END

工程放樣時，測量人翻山越嶺，挖山砍樹。面對時間成本，測量效率是很重要的。在幾乎所有的樹林下，K1Pro由于其優異的性能，信號依然在線。K1Pro全星全頻，支持五星十六頻，支持加持，ROS系統，瞬時收星50+，在復雜條件下，阻擋力更強。

K1Pro信號穩定可靠，為本項目提供效率保障，同時，K1Pro第四代慣導傾斜測量，無需嚴格對中，到點即測，方便客戶提桿即測?！皽y(cè)量利器”K1Pro，讓操作更有效率，讓客戶花更多的時間做更重要的事情。
