2022年3月1日，中海達開啟了影像測量的新時代，測量+放樣一步到位—影像RTK。

中海達TS6影像RTK將RTK結合影像，在手簿上實時標出放樣點，不用擔心找不到放樣點。

面對三四月雨季，工程進度受到影響，或工程周期短，偶爾遇到晴天，放樣只能放一兩公里，完全不能滿足工期要求，有沒有儀器能提高放樣效率？

讓我們用一個舊的縣道改造項目來看看圖像RTK真實場景放樣。

在道路改造中的實際應用效果“影像RTK實景放樣功能”

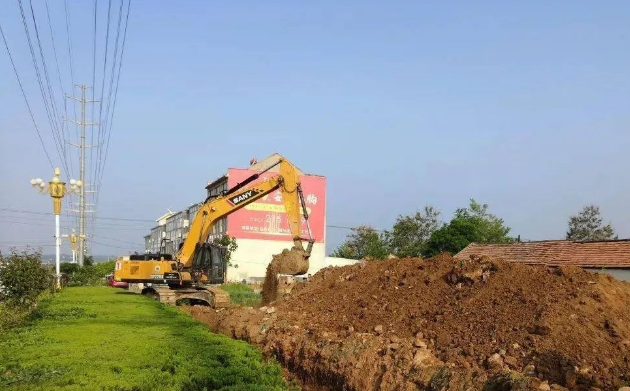

在縣道改造.道路改造的應用

01項目概況

項目背景

在道路改造工程中，傳統程RTK或者全站儀人工放樣，遇到溝渠或樹林等遮擋，放樣不僅慢，而且難以保證精度，特別是在縣道、村莊等復雜環境下，傳統方法難以滿足工期要求和作業要求。

精度要求

放樣精度誤差控制3cm以內

作業難點

項目周圍不僅有村莊、居民區和高新區，在道路改造的同時不能影響居民、企業正常出行，還要保證地下水電等管道不被破壞。工程工程緊，施工時間短，需要快速完成放樣工作。

RTK雖然放樣效率高，但往往在最后10cm很難找到準確的放樣點，遇到角落或溝渠等需要不斷進入傾斜測量，費時費力。

02解決方案

使用設備

中海達影像RTK—TS6

項目采用中海達TS6放樣，通過RTK結合圖像，在圖像中實地標出放樣點，快速找到放樣點，一步到位。

手簿360度AR放樣指南與主機實景放樣無縫切換，沉浸式放樣體驗，無需低頭查看放樣點。

操作步驟

導入道路設計文件

Hi-Survey手簿軟件支持直接導入道路設計文件，自動生成線路，避免繁瑣的數據輸入過程

啟動一鍵固定

主機內置精度高CORS服務，開機即可獲得“固定解”單機可進行測量操作

全新無感慣導

全新無感慣導，不需要單獨進行初始化步驟，不需要扶正中桿，測量更容易。

實景放樣

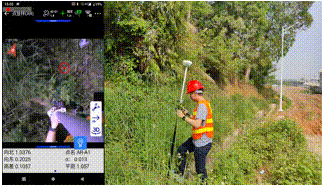

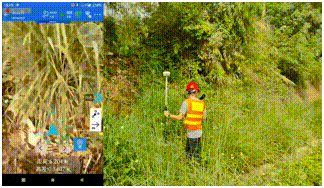

進入AR放樣界面，手簿攝像頭啟動，無需低頭盯著手冊，通過真實圖像導航到達放樣點附近，手冊簿圖像與主機圖像無縫連接，靠近放樣點自動切換主機圖像，放樣點直接標記在底部攝像頭圖像中，可以真正看到放樣點的現場位置。

完成放樣點，點擊“下一個”可以繼續通過圖像圖像引導下一個附近的放樣點。

03用戶實評

“通過RTK影像放樣，效率至少提升兩倍”

“新手也能準確找到放樣點，老師傅的壓力瞬間小了”

“完全按照設計圖紙放樣，像這樣的村莊，以前我們一天可以放樣2-3公里”陳工說道，“這次用中海達A40放樣，一天可放7-8公里”

以前RTK耗時的放樣是最后十厘米，搖了很久找不到點，師傅沒有幾年的經驗不敢讓他放，我們只能擔心?，F(xiàn)在有了中海達A40，可以在手簿上看到放樣點在哪個方向，在放樣點附近直接看到點在哪里。以前人找點，現在點找人，效率翻倍。

轉自中海達小碟
