RTK操作流程詳細介紹

1.新建工程

打開測地通軟件，選擇工程管理選擇新建，輸入工程名，選擇坐標系，修改中央子午線，點擊接受后確定，即可新建工程。

2.連接儀器

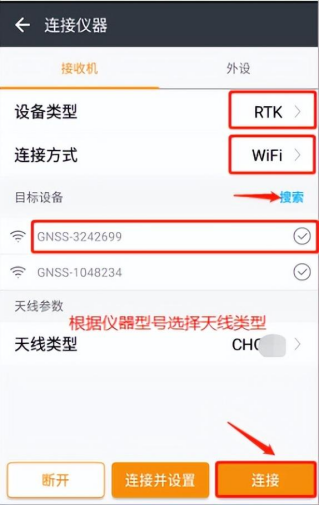

使用WIFI或藍牙連接儀器(基站和移動站)，儀器連接成功后，設置工作模式。

3.工作模式設置

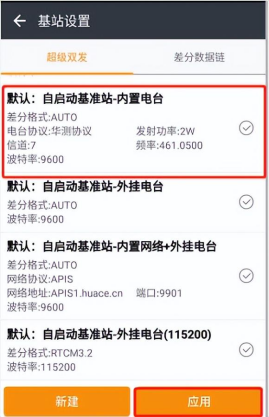

(1)內置電臺1+1工作模式：第1步：設置基站，基站使用藍牙或wifi成功連接后，點擊基站設置，基站選擇默認：自啟動基準站-內置電臺，點擊應用。

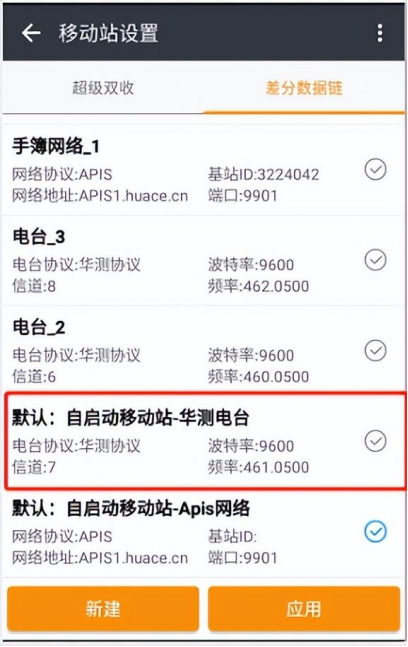

基站設置成功之后，觀察基站差分?jǐn)?shù)據燈是否正常閃爍。第2步:設置移動站。移動站連接成功后，點擊移動站設置，移動站選擇默認:自啟動移動站-華測電臺，點擊應用。

工作模式設置成功后，移動站的差分?jǐn)?shù)據燈一秒一閃，手簿軟件顯示固定。

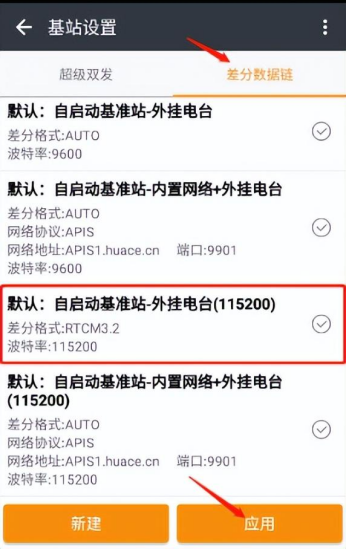

(2)外掛電臺1+1工作模式:第一步:設置基站?；具B接成功后，點擊基站設置?；具x擇默認:自動啟動基準站-外掛電臺(115200)，點擊應用。

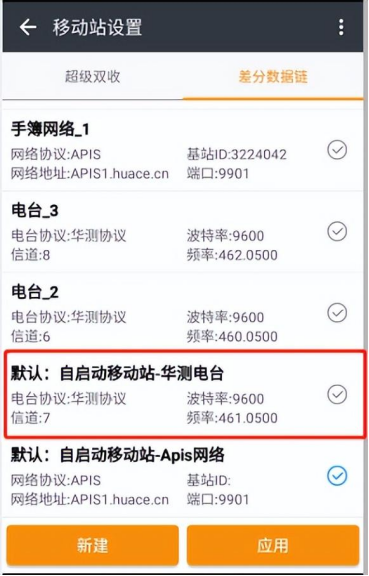

基站設置成功之后，觀察基站差分?jǐn)?shù)據燈是否正常閃爍(一秒一閃)，電臺發射燈/TX 燈是否正常閃爍。第二步:設置移動站。移動站連接成功后，點擊移動站設置，移動站選擇默認:自啟動移動站-華測電臺，后根據提示信息修改電臺通道，點擊應用。

工作模式設置成功之后，移動站的差分?jǐn)?shù)據燈一秒一閃，手簿軟件顯示固定。

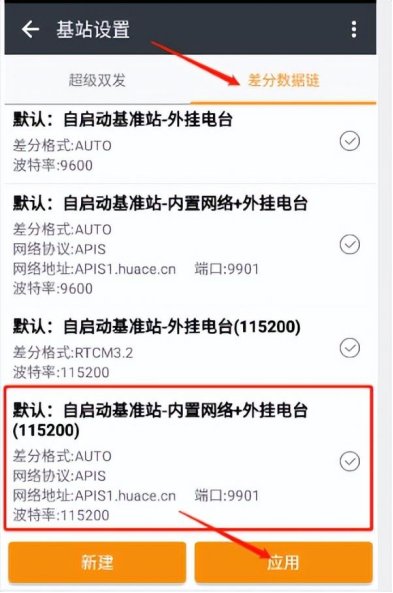

(3)網絡1+1工作模式:第1步:設置基站。基站連接成功后，點擊基站設置，選擇默認基站。選擇默認:自啟動基準站-內置網絡+外掛電臺(115200)，點擊應用。

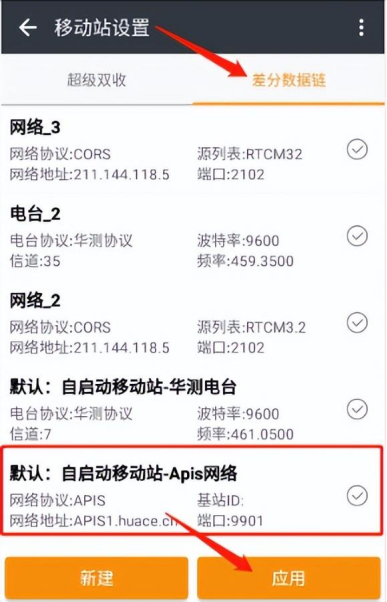

基站設置成功之后，觀察基站差分?jǐn)?shù)據燈是否正常閃爍（每秒閃爍一次）。第2步：設置移動站。移動站連接成功后，點擊移動站設置，選擇默認移動站：自啟動移動站-Apis網絡，然后根據提示輸入基準站SN號，點擊應用。

工作模式設置成功后，移動站的差分?jǐn)?shù)據燈一秒一閃，手簿軟件顯示固定。

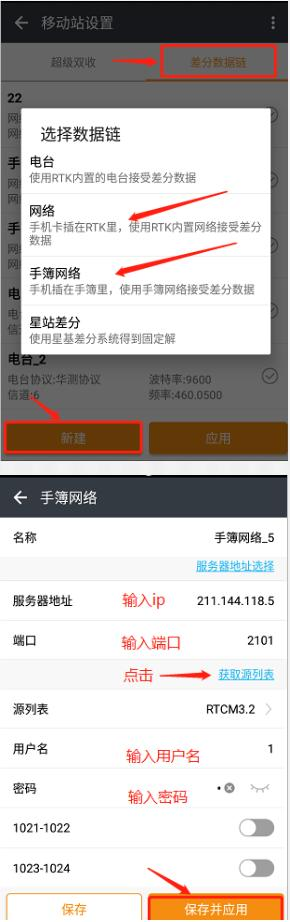

(4)CORS模式儀器成功連接后，選擇“移動站設置”-新建-網絡。

如果工作模式設置成功，移動站的差分?jǐn)?shù)據燈會一秒一閃，手簿軟件顯示固定，說明工作模式設置成功，就可以開始作業了。

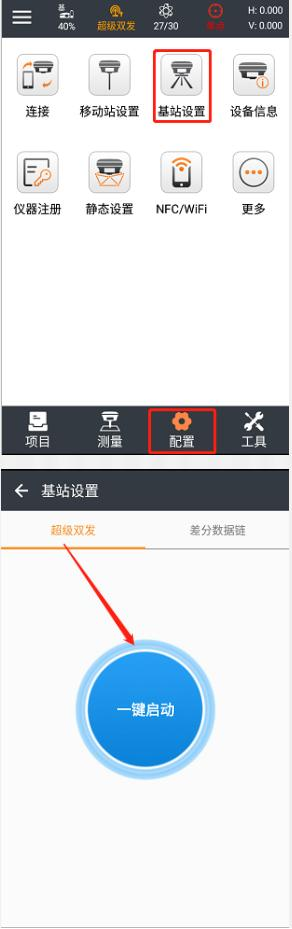

(5)超級雙發+雙收工作模式超雙發主要針對專業基站：B5，X1，M1，T1等。超級雙收主要針對口袋RTK：i70II，X6，T5PRO，M6II，E93，k80等（含慣導版）。第1步:使用藍牙或wifi連接專業基站，連接成功后，選擇“基站設置”，選擇超級雙發，點擊“一鍵啟動”。

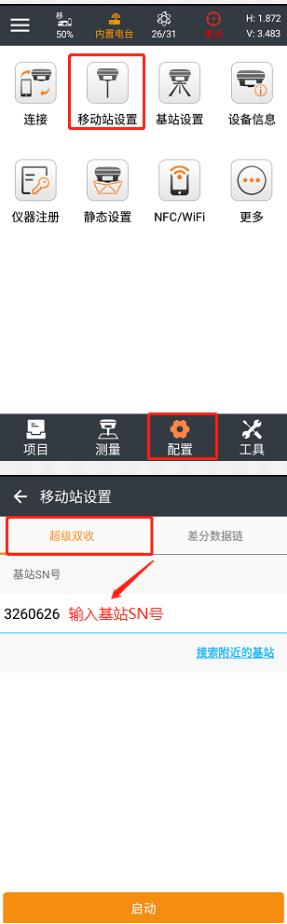

如果語音提示基站設置成功，基站將會斷開連接，差分信號燈一秒一閃。第2步：移動站設置。使用藍牙或wifi連接移動站，口袋RTK，連接成功后，選擇“移動站設置”，選擇“超級雙收”，輸入基站SN號，點擊啟動。

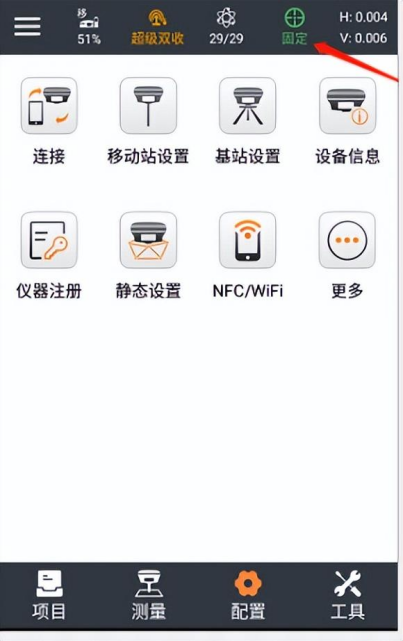

移動站啟動成功后，會提示“登陸成功”，這時差分信號燈一秒一閃，手簿軟件上顯示“固定”，即可開始作業。

4.點校正

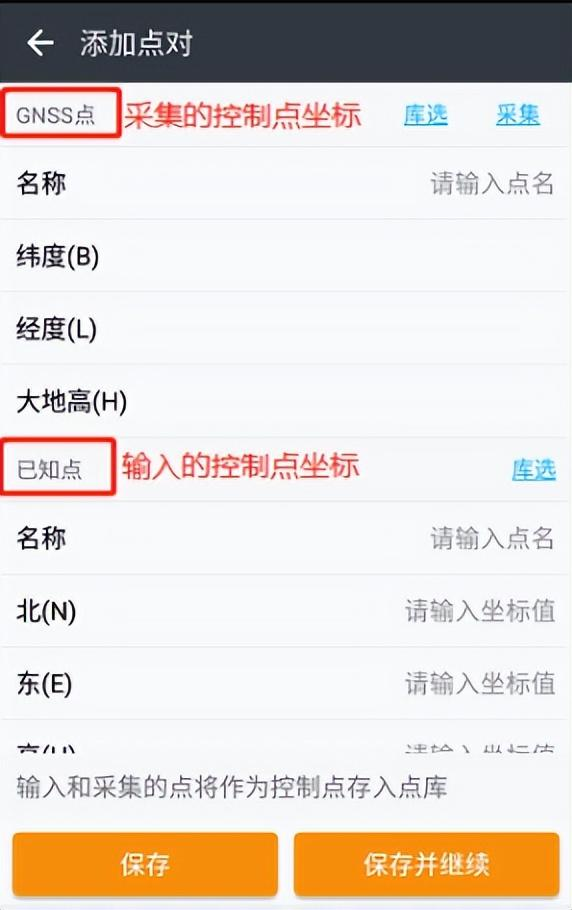

儀器達到固件解后，如果沒有參數，需要進行點校正。首先輸入已知點，然后采集GNSS點，最后點測量，點較正依次添加完參與校正的點對之后，點擊保存-計算，如果殘差在要求的范圍內，點擊應用，提示“當前工程參數是否更換？”→選擇“是”。

當基站第二天重新開始作業時，只需要把基站平移。

5.測量

測量工作只能在固定狀態并且點校正符合要求后進行。軟件支持常規測量，例如點測量，點、線、面放樣，也支持圖形操作(直接成圖)、道路放樣、電力線勘測、CAD放樣等非常規測量。

6.數據導出

測量完成后，需要導出測量點。點擊導出--選擇要導出的點類型、文件類型、存儲路徑，然后命名文件。支持導出*.csv.*.txt和CASS等格式數據，下圖是導出CASS格式。
