RTK測量技術原理：RTK全稱實時動態測量技術（Real Time Kinematic），是以載波相位觀測為基礎的實時差分GPS（RTDGPS）技術，是測量技術發展歷程中的突破。它由三部分組成：基準站接收器、數據鏈和移動站接收器。在基準站上放置一臺接收機作為參考站，連續觀測衛星，并通過無線電傳輸設備，將觀測數據和站點信息實時發送到移動站，移動站GPS接收機在接收GPS衛星信號時，通過無線接收設備接收基準站傳輸?shù)臄?shù)據，然后根據相對定位原理實時算出移動站的三維坐標和精度（即基準站與移動站坐標差△X，△Y，△H，加上基準坐標獲得每個點的WGS-84坐標，通過坐標轉換參數得到移動站每個點的平面坐標X，Y和海拔高H）。分電臺模式和網絡通信模式。

千尋星矩SR6使用教程

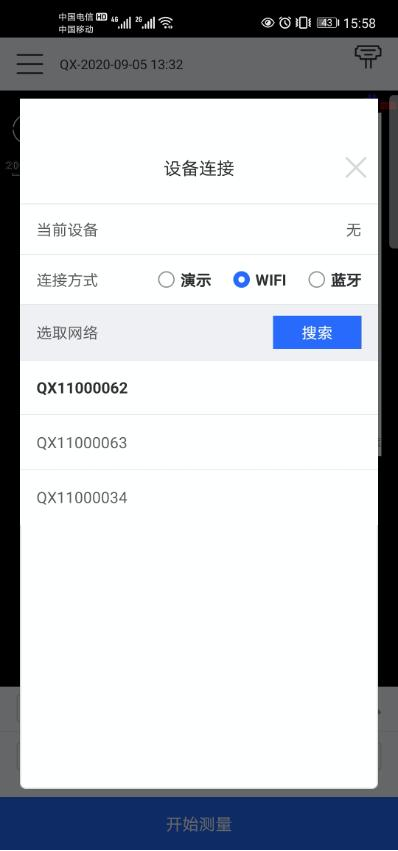

千尋星矩SR6是千尋位置新推出的網絡RTK接收機，產品套裝由千尋星矩SR6接收機。標配選件：一臺千尋星矩SR6接收機，HC5 手簿，千尋知寸FindCM服務(預裝)和其他相關配件。將SR6主機與HC5手簿開機-點擊手簿“App”按鍵啟動“測唄”測量軟件-點擊App右上角“設備”按鈕進入連接界面，然后選擇使用WIFI搜索后連接設備。

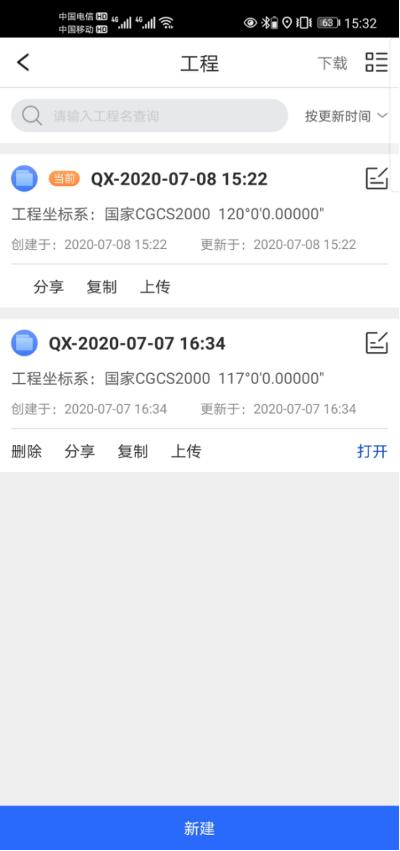

千尋星矩SR6產品默認以“QX”開頭，例如QX11000062激活主機注冊。為了保護用戶的退換貨權益，SR6出廠時自帶3個月臨時使用授權。如果超過3個月，可向經銷商或千尋申請注冊。注冊方式：App右上角【設備】-在設備信息中點擊【注冊】按鈕。經銷商或千尋在線確認后，您將聽到“接收機授權成功”的語音，主機的有效期將自動更新。在設備信息可找到服務激活，點擊【激活】按鈕激活當前千尋星矩SR6中預置的FindCM高精度定位及eSIM網絡流量服務，服務覆蓋中國大陸地區。根據國家法律法規，使用高精度定位服務需要實名認證。進入App時，千尋“測唄”會自動創建項目。默認項目名稱為當前時間，坐標系為CGCS2000，高斯投影?？梢栽凇咀蟛藛螜凇恐行陆üこ袒蛐薷墓こ绦畔⒓八枳鴺讼祬?shù)。

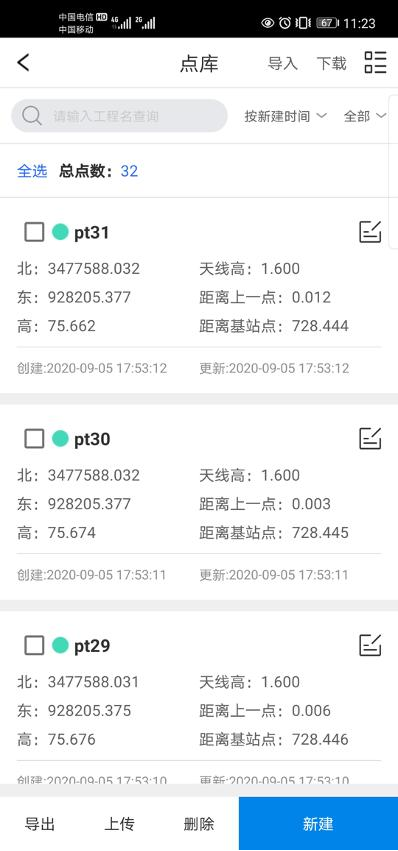

數據導入在點庫中，可以選擇所需的數據格式和文件導入數據。

工作模式配置

第一次開機會自動啟用“星矩網絡”，可以直接進行測量操作。如果施工現場沒有網絡，或者有其他需求，可以根據以下操作進行配置:通過【左側菜單欄】-【設備配置】或右上角【設備】-【工作模式】進入設備配置界面。移動站、基準站、靜態站可根據需要配置。

創建移動站模式

點擊【新建】，【類型】選擇【移動站】，選擇數據鏈模式:星矩網絡:通過SR6內置eSIM，連接千尋高精度定位服務進行測量操作。這種模式適用于中國大陸地區并且有移動、電信網絡的場景；

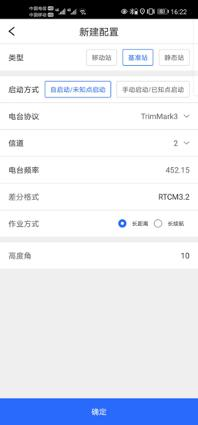

手簿網絡：可以將常規手機卡(Micro-SIM）插入HC5手簿中，使用手機卡網絡連接千尋高精度定位服務進行測量操作。該模式的適用情況取決于手機卡支持網絡情況；電臺：此時需要另一臺SR6作為基準站，通過無線電播向移動站發送差分數據進行測量操作。這種模式適用于所有戶外工作場景。創建基準站模式，點擊新建按鈕，類型選擇基準站，配置電臺相關參數，點擊確定完成配置。如果有已知點，可以選擇手動啟動/已知點啟動模式，輸入地面點坐標和天線斜高進行啟動。

創建靜態站模式

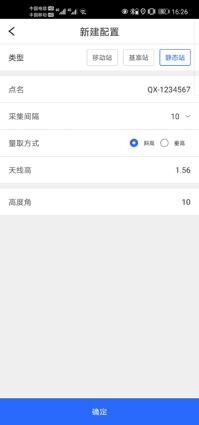

靜態站模式用于加密控制網布和控制點。點擊【新建】，【類型】選擇【靜態站】，配置相關參數完成配置。其中，采樣間隔默認為10s，默認文件格式RINEX3.02。

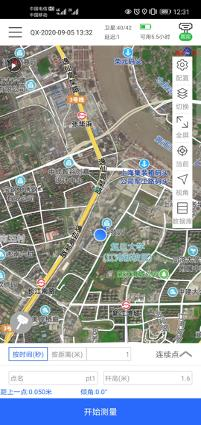

測量【左菜單欄】-【點測量】，主界面切換到點測量模式。在點測量模式下，可以選擇界面右側【工具欄】的第一個【配置】按鈕，來配置所需的測量參數。在主界面下，可以切換測量點類型(控制點、連續點、快速點、地形點、偏心點)，輸入所需的觀測點數等參數，然后點擊【開始測量】采集所需的類型點位。

參數計算點校正

新到一個測區，想讓測量的點與已知的點坐標相匹配，需要進行點校正。如果您使用的是千尋星矩網絡作業模式，并且您的工程坐標與千尋播發的CGCS2000坐標一致，可以跳過這一步?！咀蟛藛螜凇?【點校正】，可以進入點校正參數的計算界面。根據需要選擇幾對測區已知點平面坐標和已知點對應源橢球下經緯度坐標，點擊【計算】求解平面校正和高程擬合參數，點擊【應用】將計算結果應用于當前工程坐標系參數中，并更新所有測量結果。

基站平移

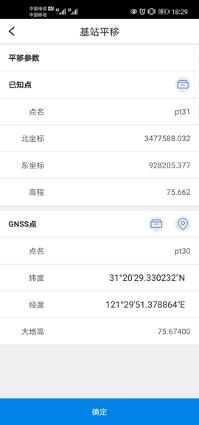

基站移動或未知點啟動的基站進行啟動，需要基站平移操作。如果您使用千尋知寸FindCM對于服務，可以跳過這個步驟，每天直接啟動進行測量就可以了?！咀髠?cè)菜單欄】-【基站平移】，可以進入基站平移選點界面。根據需要選擇測區中已知點的平面坐標和對應測量點的經緯度坐標，點擊【確定】可以算出平移量。點擊【應用】，可以將當前平移參數應用于當前所選測量點的對應的基站下，并同步更新此基站下測量的所有移動站點。

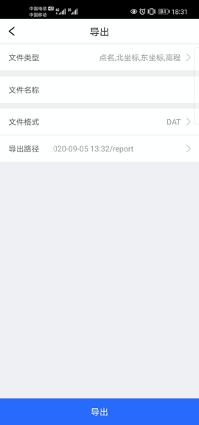

數據導出【左側菜單欄】-【點庫】-【導出】，可以導出當前測量結果。在點庫中，選擇所需的點位，導出文件類型和文件格式，然后導出。導出數據默認存儲在QXWZ/RTK/工程名/export目錄下，可以自行選擇導出目錄。

WebUI

當您和隊友分開工作，需要改變基站配置，但是沒有手冊簿時，可以使用手機網頁進入WebUI來配置設備。
