SeaBat T50-R得益于T系列從底層硬件展開的新一代可擴展性設計，搭配緊湊型的機架安裝聲吶處理器（RSP），SeaBat T50-R為您帶來優越的測量數據，且簡單易用，可有效減輕數據處理負擔。
SeaBat T50-R完整支持190至420kHz的工作頻率靈活變換，可以在嚴酷的測量環境下提升掃寬表現，節省測量耗時成本。
機架式處理器搭載了選配的集成慣性導航系統，可以得到準確的時鐘同步和姿態穩定。
SeaBat T50-R適合測繪船只的快速安裝，帶來更小的占用空間及優化接口配置。

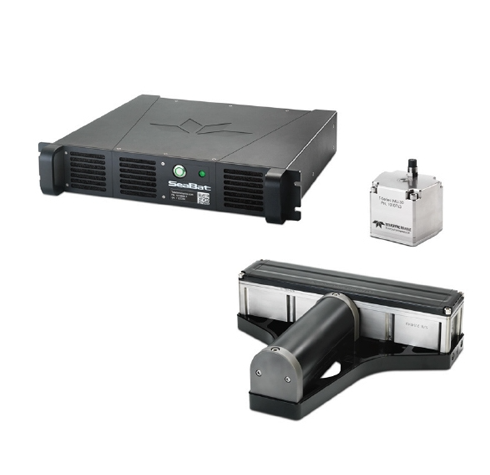

SeaBat T50-R標準配置
機架式聲吶處理器 (RSP)
? 簡化線纜連接——更快的安裝
? 選配集成INS系統——準確的時鐘同步及姿態穩定
? 25m標準線纜
? 標準19英寸2U 機架
SeaBat T50聲吶探頭組合
? 190-420kHz寬帶聲吶陣列
? 輕型聲吶支架
? 堅固的鈦合金外殼
? 水中重量低于8kg
長量程選項
? 可選 TC2187 長量程發射陣，能獲得1000m 量程性能和優異的1.5° 高分辨率帶寬。
? 淺水測量中，TC2187發射陣能提高淺水分辨率至0.5°*0.5°。
技術參數
| 輸入電壓 | 100-230VAC 50/60Hz | |||
| 換能器電纜長度 | 25m（標準長度），可選：10m, 50m或100m | |||
| 溫度（操作/存儲） | 機架式聲吶處理器：-5°C ~ +45°C/ -20°C~ +70°C | |||
| 尺寸（高X寬X深mm） | 重量（空氣/水） | |||
| T50接收陣（EM7218） | 102*460*90.7 | 8.2/3.9 kg | ||
| T50發射陣（TC2181） | 86.6*93.1*280 | 5.4/3.4 kg | ||
| T50發射陣（TC2187） | 86.6*93.1*500 | 9.8/6.8 kg | ||
| 機架式安裝聲吶處理器 *標準19英寸安裝支架 | 88（2U）*478*462 | 12.3-13.8 kg | ||
| Teledyne 20/30型IMU | 123*118*95.6 | 3.0/1.6 kg | ||
| 長量程發射陣（TC2187） | 標準發射陣（TC2181） | |||
| T50聲學性能 | 400kHz | 150kHz | 400kHz | 200kHz |
| 垂直航跡波束角度 | 0.5° | 1.5° | 0.5° | 1° |
| 平行航跡波束角度 | 0.5° | 1.5° | 1° | 2° |
| 波束數量 | 10-1024 | |||
| 掃寬 | 等距模式10°-150°，等角模式10°-165° | |||
| 典型作業水深（CW） | 300米 | 675 米 | 0.5-150米 | 0.5-375米 |
| 作業水深（CW） | 350 米 | 850 米 | 250米 | 550米 |
| 典型作業水深（FM） | 350 米 | 800米 | 0.5-180米 | 0.5-450米 |
| 作業水深（FM） | 425米 | 1000米 | 300米 | 575米 |
| Ping率（受量程限制） | 可達50ping/s | |||
| 脈沖長度（CW） | ? 15 – 300μs? | |||
| 脈沖長度（FM） | ?300μs – 10ms ? | |||
| 測深分辨率 | 6mm | |||
| 耐壓水深（聲吶探頭） | 50米 | |||
| 橫搖/縱搖 | 艏向 | 涌浪 | 真實涌浪 | |
| Teledyne 20型慣導 | 0.02° | 0.015° | 5cm/5% | ?2cm/2% |
| Teledyne 30型慣導 | 0.01° | 0.010° | 5cm/5% | ?2cm/2% |
