加拿大NOGGIN（諾金）地質雷達NOGGIN500

Noggin 500產品簡介：
? ? Noggin 500新一代地質雷達系統，利用高頻電磁波成像原理，探測地下物體的形狀、大小、埋深及方向。對于城市公用事業部門（燃?xì)狻⒔o排水等）而言，Noggin 500地質雷達不但可以探測金屬管線，而且也可以探測砼管、玻璃鋼管或PVC、PE管等非金屬管線。

Noggin 500應用領域：
? ? 1、城市公用事業部門（燃?xì)狻⒔o排水等）探測地下管線（包括金屬及非金屬管線）；
? ? 2、工程質量檢查，隧道、鋼筋水泥結構、道路鋪層檢查；
? ? 3、環境評價，開挖溝槽回填土和土壤擾動，管道、油罐泄漏點定位，地下水污染范圍判定等；
? ? 4、地質災害勘查，塌陷、滑坡范圍確定；
? ? 5、野外地質勘測，地下水位，基巖深度、溶洞、斷層等勘探檢查；

Noggin 500技術優勢：
? ? 1、成像顯示，結果一目了然，輕松判斷；
? ? 2、探測地下一切金屬及非金屬物體；
? ? 3、非破壞性，用于各類隱蔽體的測定；
? ? 4、數字實時處理，現場顯示、打印三維影像圖形；
? ? 5、測距輪定位，數據采集連續、快速簡潔；
? ? 6、采用屏蔽天線，不受側面影響，具有較高的分辨率；
? ? 7、內部固化有不同參數（探測網規格、掃描深度、混凝土型號、增益等)；
? ? 8、在作業現場即時打印出測定結果及有關文字（測定日期、時間、地點、操作人等）、圖像資料等。

Noggin 500技術參數：
?主 ? ? ? 頻：500MHz
?天線間距：0.1524m
?脈沖電壓：100V
?疊加次數：4—1024
?采樣步長： 0.010、0.025、0.05、0.10、0.25、0.50、1.0、2.0、2.5、5.0m，可選
?采樣時窗：25—150ns
?電 ? ? ? 源：DC ?12.0V

配置清單：
?Noggin 500 主機單元
?充電電池和充電器
?手推小車
?里程輪
?LCD顯示器
?軟件

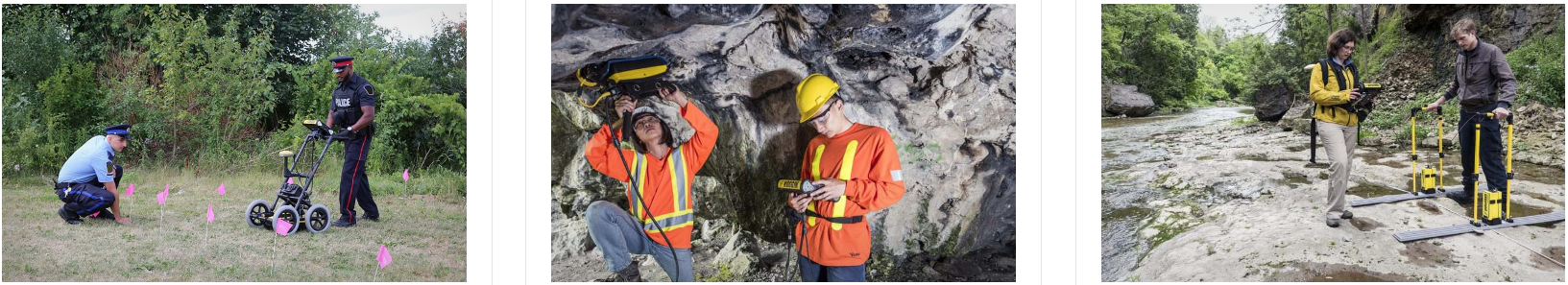

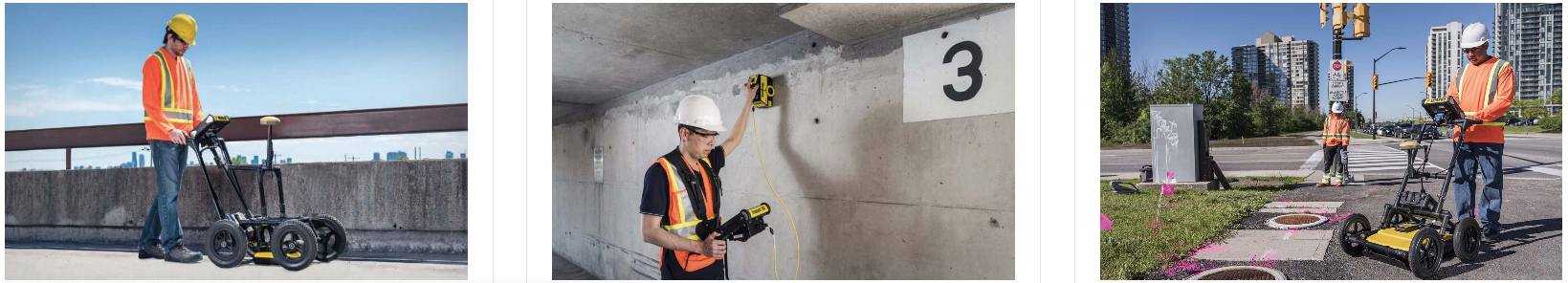

探地雷達（GPR）解決方案

• 道路與橋梁

測量路面層厚度，評估道路結構

• 具體掃描

映射導管，后張拉電纜和鋼筋/鋼筋

• 實用定位器

檢測并映射 金屬或塑料工具| 管道和空| 煤氣管| 電源線

• 考古調查

檢測古老的基礎和歷史基礎設施(非侵入式)

• 軍工

找到并檢測掩埋的設備，未爆彈藥 (UX0) 和隧道

• 農林

檢查天然生物材料中的材料變化或降解.

• 冰與雪

冰雪覆蓋的地區是使用GPR的出生地環境

• 定制解決方案

些應用程序包括地質/地球物理學/十木工程系統
