中海達D100多旋翼智能航測系統

為智能化測量而生

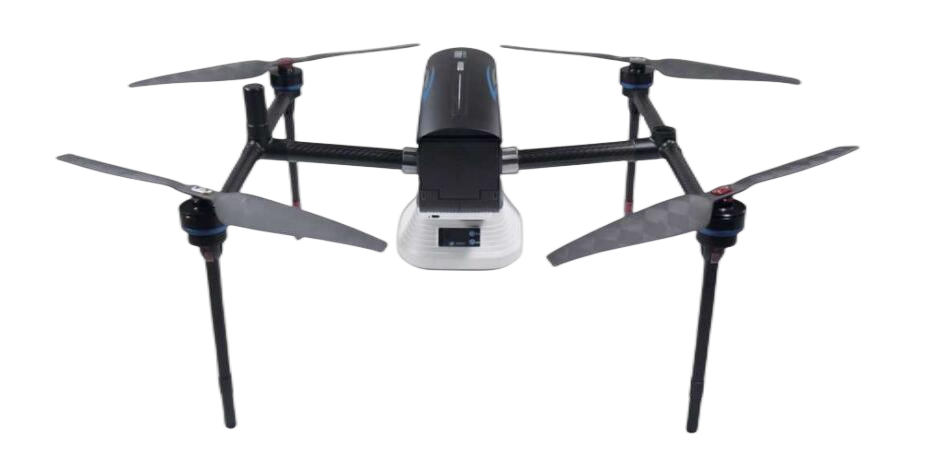

D10O多旋翼傾斜攝影系統

中海達集團全新推出專注于測繪行業的航測解決方案。多旋翼平臺采用一體化免拆裝折疊式設計,配備高精度差分模塊,搭載模塊化快拆式五鏡頭傾斜相機X8,標配便攜式運輸箱,可實現1:500高精度測繪項目作業。

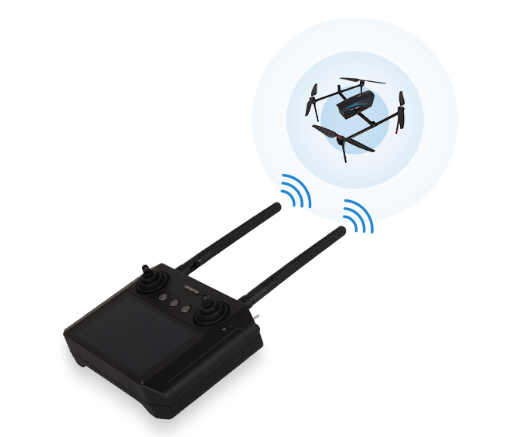

地面控制系統

單兵作業

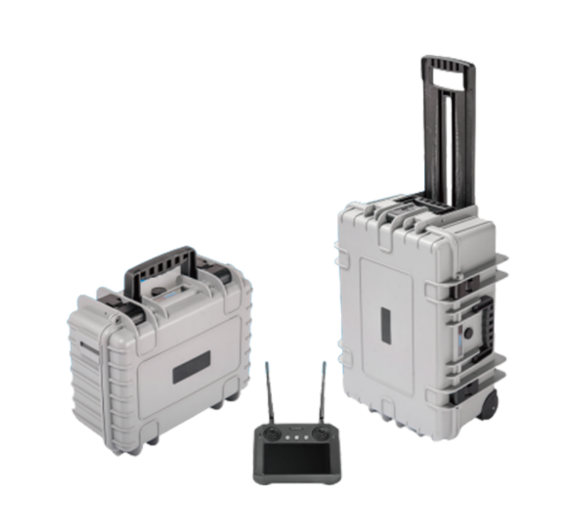

裸機重量1.8kg,收展只需3min,可裝入62CM×44CM×2TCM三防手提包運輸航空箱,運輸攜帶方便。

自主作業

具備全自主起降能力,配備高精度定位輔助、光流相機輔助定位、雷達毫米波、精準仿地飛行等功能,同時標配圖傳遙控器實時觀測飛行狀態。

可云跡結算，支持免基站采集

提供高精度動態軌跡結算服務，可生成與之匹配的虛擬基站數據，進行衛星慣導融合定位結算。

一鍵式作業

支持規劃測區和航線參數輸入、工程任務航測方案制定，可智能化一鍵生成航測航線，一鍵起飛，一鍵解算。

功能優勢

1.可靠·長航時·效率高

空載懸停時間65min,單日飛行作業面積高于10km;

集成激光、光流感知模塊,復雜環境下提供更高的保障,關鍵模塊均采取多路冗余設計。

2.高精度、免像控成圖

全新高精度差分PPK/RTK模塊,擁有更強大的

抗磁干擾能力與精準定位能力,提供實時厘米級定位數據;具備免像控成圖能力,大幅提升外業工作效率。

3.專業載荷,便捷設計

模塊化云臺快拆卡扣設計;配備雙軸磁編碼增穩云臺,

實現大幅度無損防抖和高穩定性拍攝姿態,提供高質量清晰影像;基于CAN通訊協議,實現鏡頭參數的遠程設置。

4.斷點續航,仿地飛行功能

支持多種條件的斷點續航,顯著提高飛行作業效率和

成果可靠性;基于智能識別算法實現精準跟隨地形飛行，保障影像分辨率一致性。

5.ANAO云服務

飛行保密數據私有化存儲、飛行數據文件同步備份、飛機維保記錄跟蹤監測。

6.智能航線規劃

全自動規劃生成航線,可自主編輯航線,提供多種特殊航線規劃模式(帶狀航線、仿地飛行、井字航線等),支持KML文件導入。

7.主動避障功能

配備毫米波雷達避障模塊,自動檢測周邊障礙物,保障飛行。

8.智能電池,自主監護管理

通過數據通訊鏈路進行自動控制,自主實現電池動態充放電、電壓負載均衡,減緩電池極板劣化,延長延遲壽命。

?應用場景

實景三維、智慧交通、地形測繪、房地一體

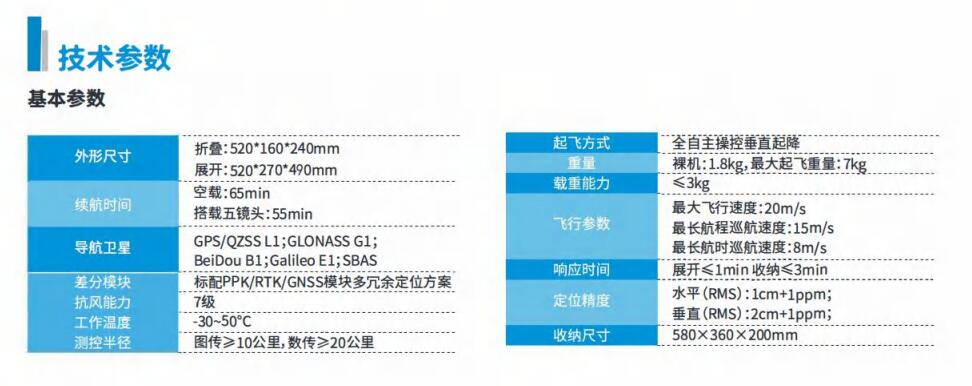

技術參數
