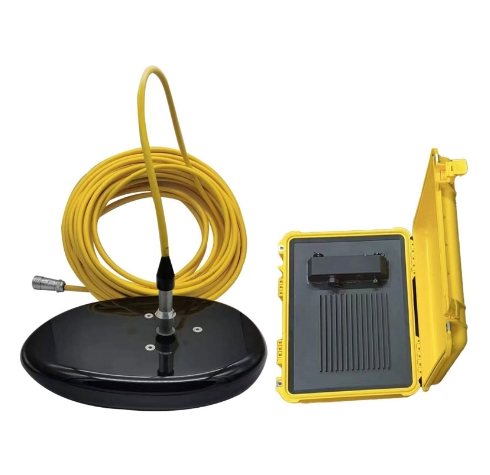

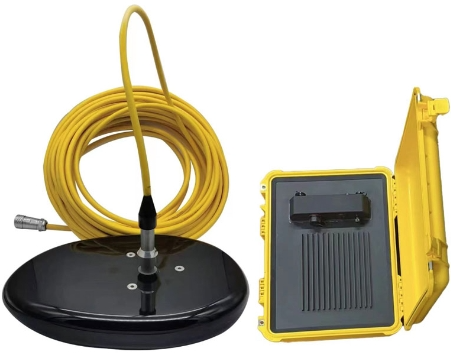

HY-PSB100S 是全國產化參量陣淺地層HY-PSB 產 品系列的成員之一，采用100KHz 的原頻頻率，差頻覆蓋款。在保證高分辨率的基礎上，擁有出色的穿透能力和作用距離，可用于淺地層剖面探測和準確水深測量。 ?HY-PSB100S 采用分體式結構，設計緊湊且安裝簡便，擁有IP67 防護等級，作業適應性強，非常適合小型及臨時租用船只使用。 ?
寬帶寬換能器
緊湊便攜，IP67 防護等級
成熟的參量陣技術
安裝操作簡便
穿透能力強，作業距離大
分體式設計，作業適應性強
諧波高頻高精度測深可選配
| 技術參數 | PSB100S型技術指標 |
| 原頻頻率 | 90 – 120 kHz |
| 差頻頻率 | 5 – 20 kHz |
| 脈沖長度 | 0.05 – 1ms |
| 脈沖類型 | CW,CHIRP可選 |
| 發射速度 | 20 pings/秒 |
| 原頻張角 | 4.5° |
| 差頻張角 | 5° |
| 原頻聲源級 | >238 dB/uPa @ 1m 100Khz |
| 差頻聲源級 | >194 dB/uPa@1m 20Khz |
| 動態范圍 | >110 dB |
| 距離分辨率 | 優5cm |
| 穿透能力 | 40 m( 取決于海底底質地和海洋環境噪音） |
| 作用距離 | <200 m |
| 姿態補償 | 提供Heave的校正和補償 |
| 諧波測深分辨率（可選） | 2.5cm |
| 電源供電 | 24VDC / 220VAC轉24VDC |
| 功耗 | 小于150W |
| 通訊 | 以太網口 |
| 外部接口 | GPS，姿態傳感器 |
| 換能器尺寸和重量 | 362 x 240 x 50 mm, 10 kg |
| 甲板單元尺寸和重量 | |
| 防護等級 | IP67 |
| 數據采集軟件 | 標配聲吶數據處理軟件，亦可以定制第三方軟件， 如SonarWiz。 |
