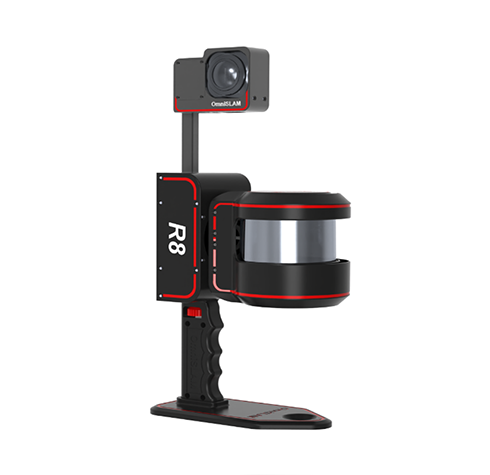

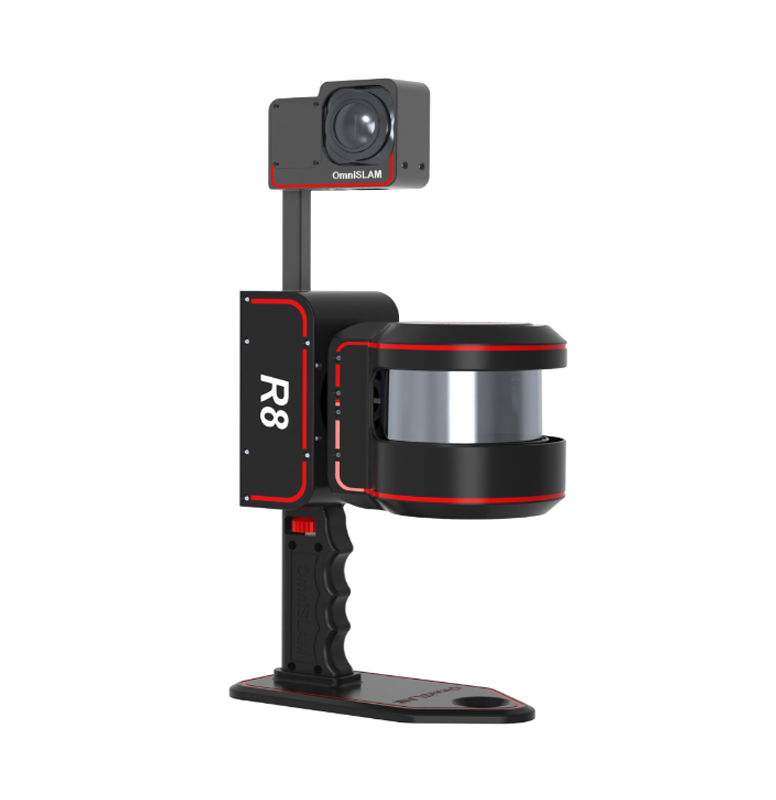

歐思徠RTK-SLAM激光全景測繪機器人R8

選配A：可獲得帶有位置和姿態信息的全景圖片，像素級真彩色點云。

?選配B：可自動獲得坐標系下的點云，例如CGCS2000，可自動平差。

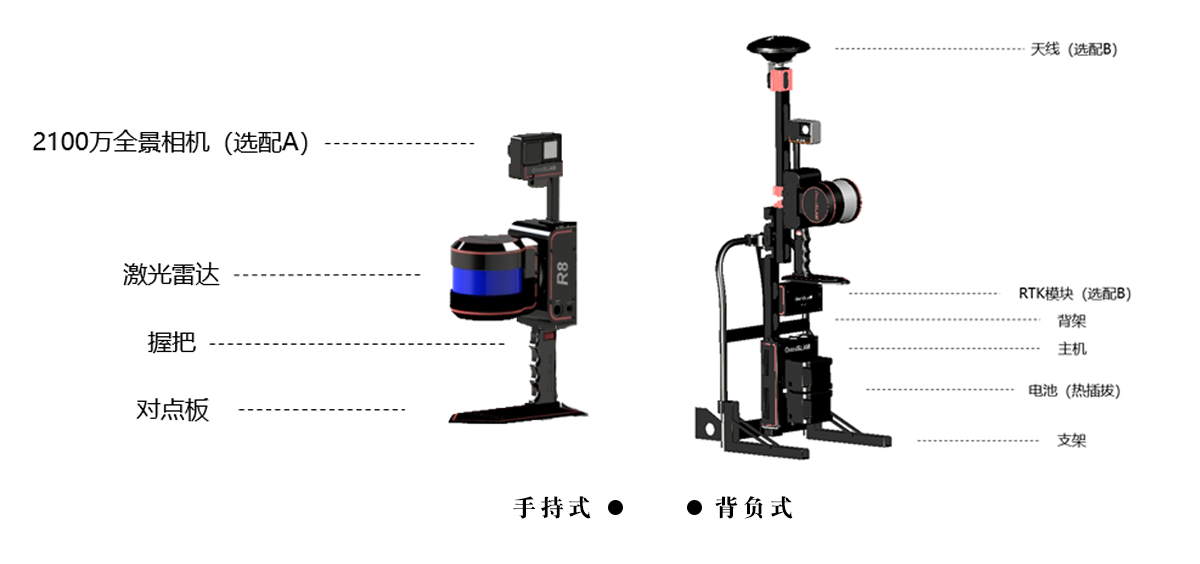

?單激光雷達旋轉式移動掃描產品R8，是一臺性價比極高的便攜式空間三維點云數據獲取工具。產品可集成16線120米、32線120米或者32線300米的激光雷達，可以360度旋轉掃描空間三維結構，采用模塊化設計理念，可以額外配置全景相機、GNSS等功能模塊。產品以靈活的結構設計和優化的SLAM算法，詮釋了單激光雷達在獲取空間三維結構數據上的優越性。

產品特點?

?激光雷達360度旋轉掃描空間結構

??手機實時顯示當前場景的點云模型

??1 TB 固態硬盤滿足8小時不間斷作業

??支持手持、背負、車載等多種作業模式

??數據格式為國際通用格式，滿足多樣需求

??適配通用型號鋰電池滿足長時間作業任務

??巷道、管廊、樹林、建筑等多種應用場景

??手機實時查看設備運行狀態，控制作業流程

??設備結構簡單操作簡便，易學易用

??搭配具有自主知識產權的數據處理軟件

??成果為點云、位置、姿態、圖像等數據

??支持千尋位置、CORS站等RTK實現方式

??背包架作為標配附件，減輕用戶自制負擔

??批處理功能實現計算機24小時不間斷運行

??5分鐘學會使用軟件，數據解算無需人工干預

??導入七參數即可獲得當?shù)刈鴺?biāo)系統的點云數據

旋轉式激光雷達

歐思徠智能重新定義掃描方式，將電機與激光雷達相結合，電機帶動激光雷達順時針旋轉，360度掃描空間結構，無死角，并且自主研發旋轉式點云拼接算法。
?

?

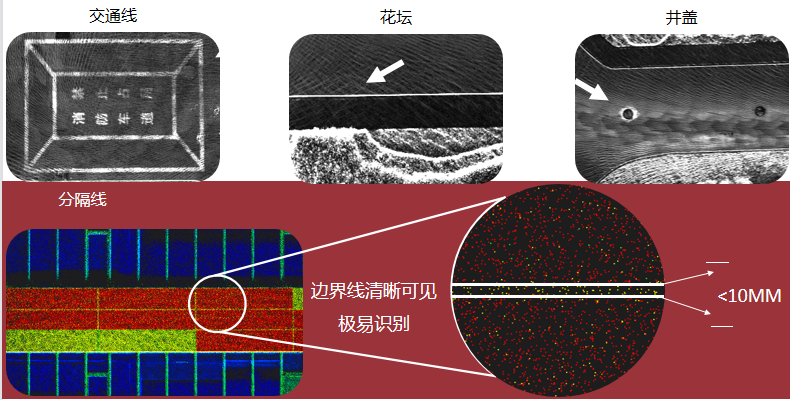

精準強度信息點云

歐思徠智能自主研發的R8機型支持獲得強度信息的準確度和清晰度均在10mm以內的點云，用戶可以依照點云強度信息繪制成果圖。

持續不斷電采集時長

R8單次持續不斷電采集時長可以達到90分鐘。R8單次90分鐘的作業時長可以完成近30萬平方米面積的測區的采集任務。
?

?

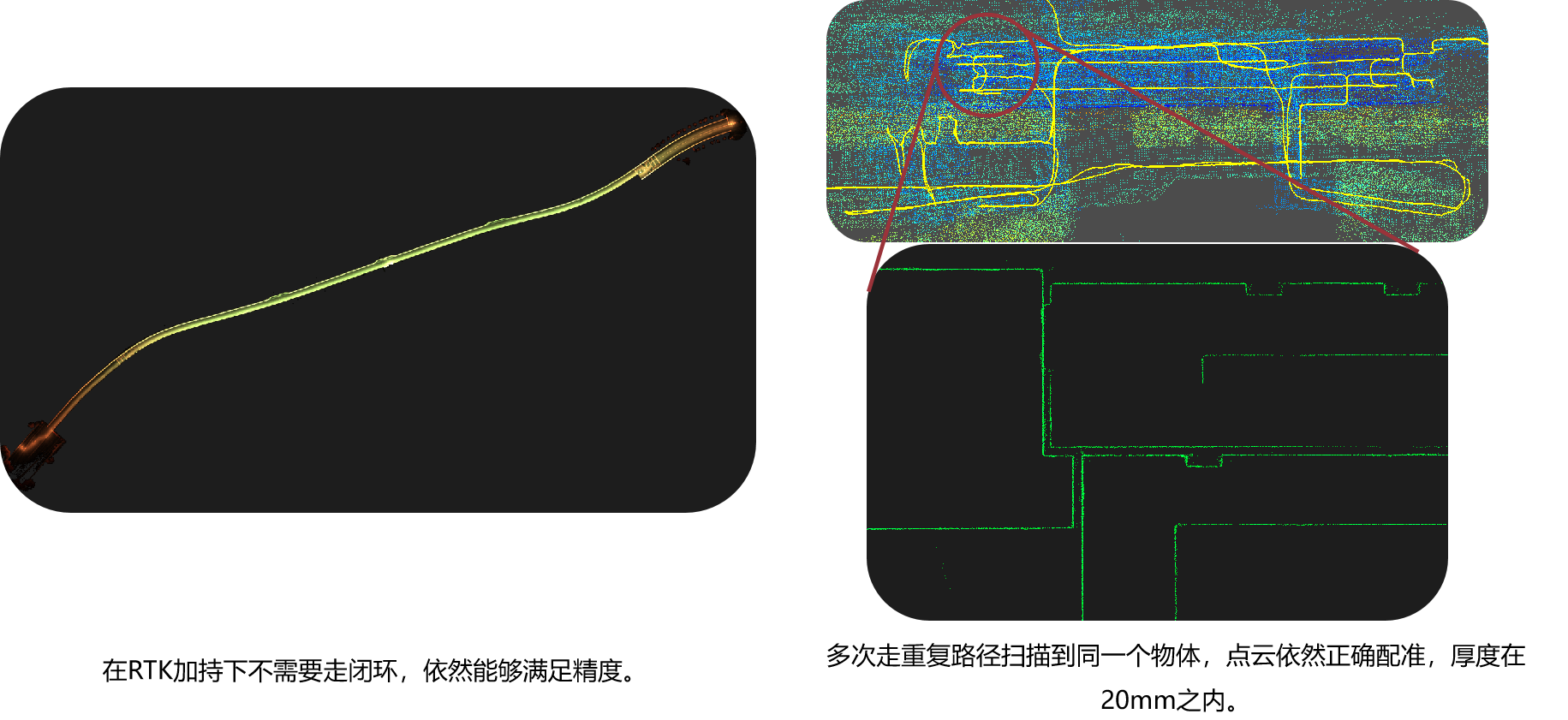

無需閉環隨意走重復路徑

R8在RTK加持下不需要走閉環，隨意規劃作業路線。在任何環境下隨意走重復路徑，多次掃描同一物體，點云不分層。

?

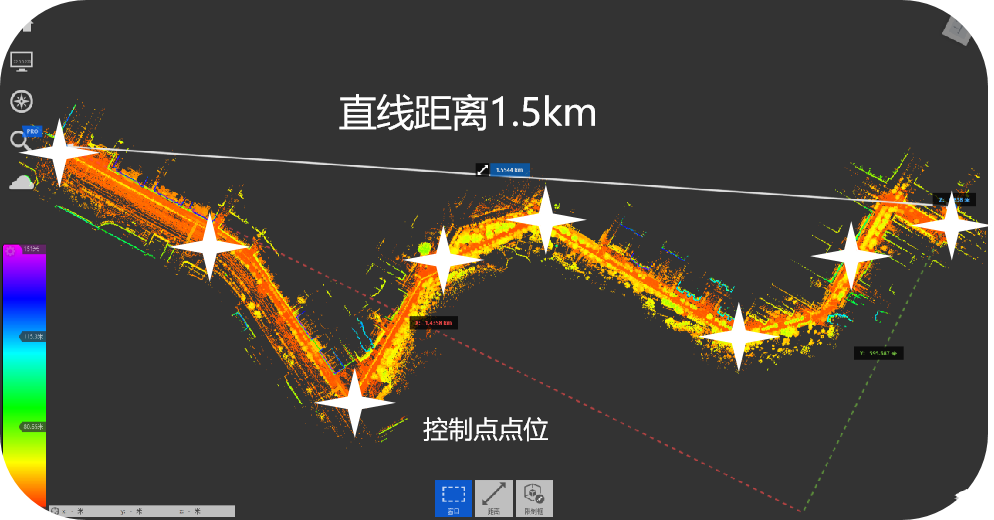

相對精度

長距離條件下的相對精度才有意義，距離要多于激光雷達的有效距離，經過長時間的特征配準，方能測量出物體的相對關系是否準確。R8獲得的點云在100m以上間隔的相對精度小于±10mm。

?

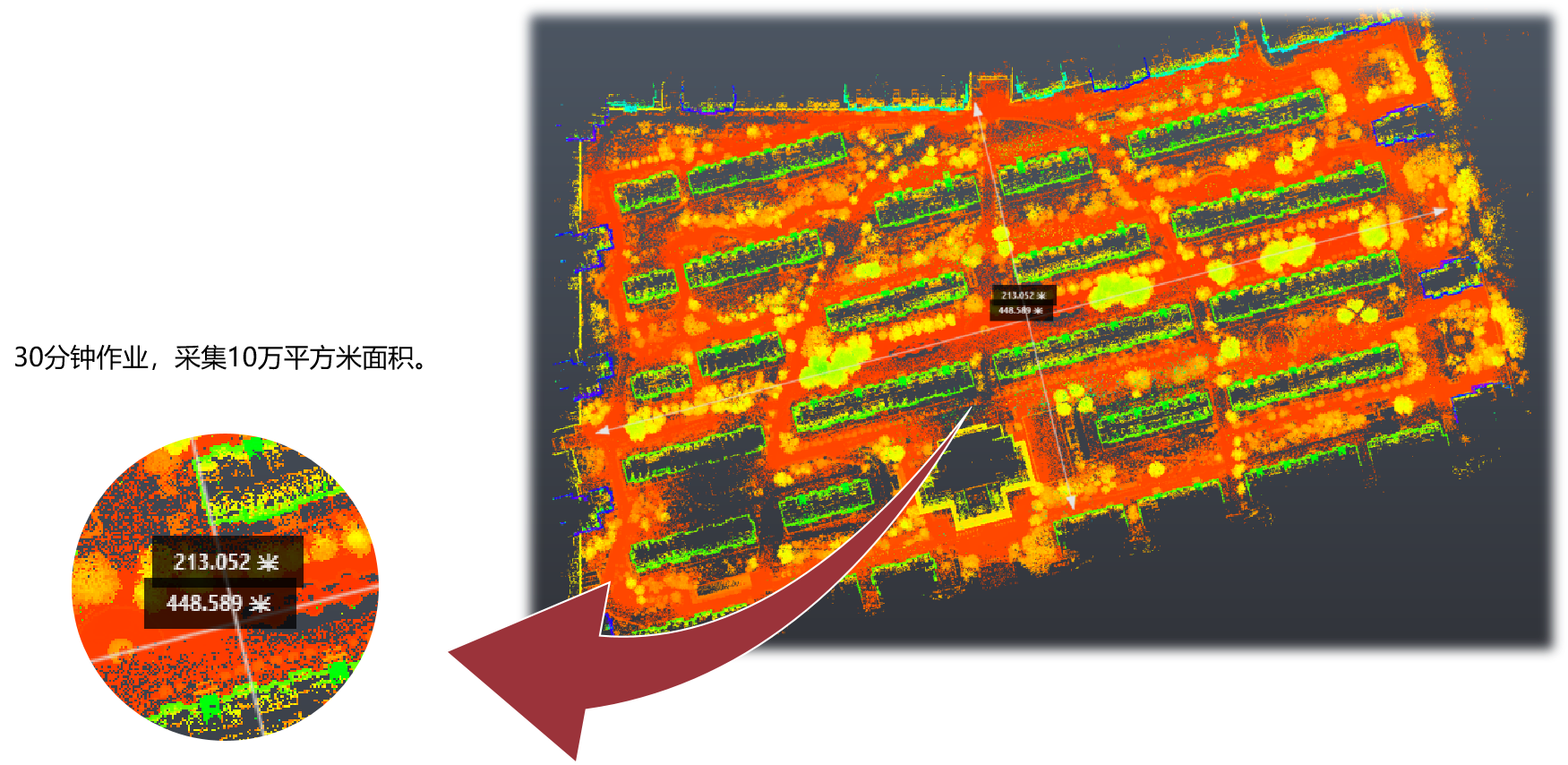

精度

R8測量測區的面積在50000平方米以上，檢驗點的間距在100m以上，CGCS2000坐標系下點云的精度小于30mm。?

?

水平度精度

R8獲得的點云具有極高的水平度，水平度精度小于0.015度。

?

垂直度精度

R8獲得的點云具有極高的垂直度，垂直度精度小于0.015度。

?

點云厚度精度

R8獲取的未濾波原始點云的厚度小于20mm，無論掃描的是建筑物、公路，還是樹林、礦堆、礦道等場景，皆可獲得具有一致性的極窄的點云

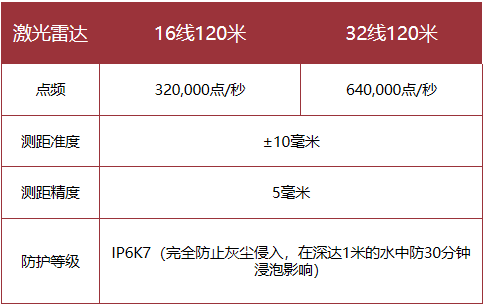

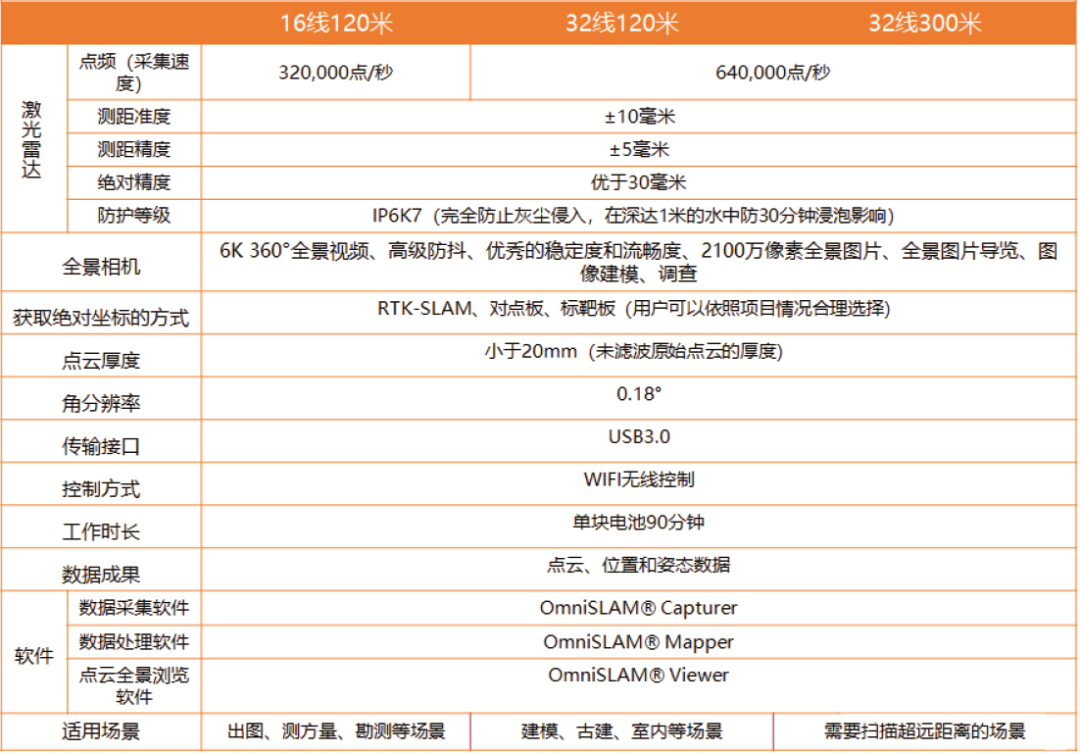

技術參數
