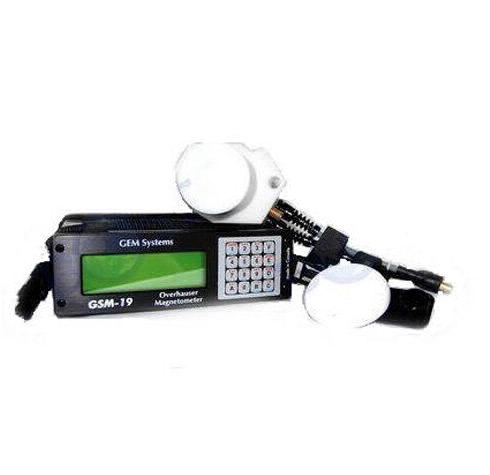

GSM-19高精度Overhauser 磁力儀和梯度儀系列說明
詳細介紹
?加拿大GEM公司是專門研發和生產磁力儀的專業公司，已有三十多年歷史。其生產的磁力儀被公認為磁力儀的標準系列。該公司研發和生產的磁力儀共有七個系列，每個系列中都有多個品種。GEM磁力儀銷往世界各國。
1．GSM-19 高精度Overhauser磁力儀應用領域
?Overhauer磁力儀主要應用于：
■ ?高精度礦產資源勘查
■ ?含油、氣盆地基底、構造研究
■ ?工程和環境勘察
■ ?地下埋藏物和管線探測
■ ?地震和火山監測
■ ?考古
■ ?對物質磁性的高精度測量
?2．工作原理
當把特殊的含有不成對電子的液體與氫原子結合起來、并在射頻（RF）磁場的極化下便產生Overhauser效應，即不成對的電子將其自身的極化強度傳輸給氫原子后，就產生了很強的進動信號這種進動信號對總磁場強度值具有很高的靈敏度，并可用簡單的方程式表達。于是通過測量進動信號，便可測出總磁場強度。
3．Overhauser磁力儀探頭
Overhauser磁力儀探頭 在材質方面探頭外殼采用了非常堅固的密封防水外殼，質量輕、尺寸小。探頭的所有材質都是經過仔細選擇的非磁性物，很大程度的提高信噪比。探頭方向性很小，在赤道附近也可對磁場進行準確地測量，在野外測量時可以不必注意探頭的放置方向。
4．Overhauser磁力儀主機
?主機包括微型鍵盤，內置固化件的顯示界面，系統控制電路和數據存儲以及數據檢索等。為了操作方便，顯示界面具有單色文本和實時剖面顯示雙重功能，并可交互使用。
?5．Overhauser磁力儀主要優點
?Overhauser磁力儀把高精度的數據采集，工作效率和高度穩定性有效地結合在一起。在穩定性和功耗方面具有獨到的優點：
?■ 高靈敏度、高分辨率和高觀測精度
■ 傳感器
■?測量之前無需預熱，易于野外操作
■采樣間隔可達0.2秒（5Hz），可在測線上獲取近乎連續的磁場數據，提高觀測精度
■ 32Mb大容量存儲器，在移動模式可存1,465,623個讀數；基站模式可存5,373,951個讀數；步行模式可存2,686,975個讀數；梯度模式可存1,240,142個讀數。
■?基點站可編程編程
■ 支持115200bps快速數據傳輸
■ 可搭配內置高精度GPS（DGPS），實現實時導航、定位功能，定位精度可達5m（1m）以上。
■?寬的溫度范圍（標準型從-40到＋55攝氏度；可選型從-55到60攝氏度），可在極端的氣候條件下使用
■ 牢固的硬件的設計。使用壽命長，適應性強
■?幾乎無須保養，使用成本低
6．Overhauser磁力儀技術指標和配置
?技術指標：
■ ?靈敏度：<0.022nT/√Hz
■ ?分辨率：0.01nT
■ ?精度： ±0.1nT
■ ?動態范圍：20,000到120,000nT
■ ?梯度容限：>10000nT/m
■ ?采樣率：步行模式Overhauser：2,1,0.5,0.2秒，基站Overhauser：3-10秒
■ ?溫飄：0.0025nT/℃（環境溫度為0到-40℃情況下）；0.0018nT/°C（環境溫度為0到+55°C情況下）
■ ?工作溫度：-40℃--+55℃
■ ?存儲32M字節，這意味著：
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?對流動觀測有1465623個讀數
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?對基點站有5373951個讀數
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?對梯度測量有1240142個讀數
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?對Walking Map模式有2686975個讀數
■ ?尺寸及重量：主機223×69×240mm，重2.1Kg
? ? ? ? ? ? ? ? ? ? ? ? 探頭175mm(長)×75mm（直徑），重1.0Kg
■ ?工作模式：流動站：根據配置選項可實現單點采樣或連續采樣。
? ? ? ? ? ? ? ? ? ? ?基點站：每3到3600秒自動存儲一次觀測值、時間、日期和信號質量
■ ?遙控：可選擇RS232接口進行遙控測量或數據實時傳輸
■ ?輸入與輸出： RS232接口數字輸出或應用6針防水插頭（選項）作模擬輸出
??標準配置
編號 | 名稱 | 單位 | 數量 | 備注 |
1 | GSM-19主機 | 臺 | 1 | 根據用戶需要可以在標準型（配置移動和基站模式）的基礎上增加步行模式、梯度模式、VLF測量等功能模塊，還可配置GPS模塊 。 |
2 | 內置電池 | 塊 | 1 | 可外接12V電池 |
3 | 主機背帶 | 套 | 1 | 可訂購背包架 |
4 | Overhauser探頭 和連接線 | 套 | 1 | 增加梯度模式時增加一套增加梯度模式時增加一套 |
5 | 磁探頭枝干 ? ? ? | 根 | 4 | 梯度模式時5根 |
6 | 嵌入式GPS和連接線 ? | 套 | 1 | 用戶根據需要選配 |
7 | RS-232數據線 ?? | 根 | 1 | |
8 | 串口轉USB連接線及驅動 | 套 | 1 | |
9 | 電池充電器 | 套 | 1 | |
10 | 儀器運輸箱 | 個 | 1 | |
11 | GEMLinkW數據傳輸軟件 ? | 套 | 1 | |
12 | 中英文操作手冊 | 本 | 2 | 中文和英文各一本 |
7．高精度Overhauser磁力儀分類
■ ?GSM－19 ? ?Overhauser標準磁力儀
■ ?GSM－19W ? Overhauser步行磁力儀+步行模式
■ ?GSM－19V ? Overhauser標準磁力儀＋甚低頻
■ ?GSM－19G ? Overhauser標準磁力儀+梯度模式
■ ?GSM－19GV ?Overhauser標準磁力儀+梯度模式＋甚低頻
■ ?GSM－19WV ?Overhauser 標準磁力儀＋步行模式+甚低頻
■ ?GSM－19GW ?Overhauser 標準磁力儀+梯度模式+步行模式
■ ?GSM－19GWV Overhauser 標準磁力儀+步行模式＋甚低頻
■ ?GSM－19GW4 Overhauser 4個探頭Overhauser 步行磁力梯度儀
