HY1690 型深海測深儀主機柜內部包含了一套高性能的工控計算機系統和兩套互為備份的收發機。HY1690 型采用數字信號處理技術、計算機圖形顯示技術， 實現了測深儀操作與控制的智能化。測深儀的全部操作采用無調節旋鈕方式。測深儀以DSP為核心，實現發射及接收控制、TVG 及 AGC 控制、回波信號數字化及處理、底回波搜索與跟蹤。?
大功率發射探測聲波/測深可達10000米；
可靠、穩定和準確的水深實時測量；
高增益接收電路/抗干擾設計；
時間、空間濾波/動態跟蹤門；
采用大容量高速工控機/全量程水深數據保存。
工作頻率 | 高頻25kHZ | 低頻10.5kHZ |
波束角 | 20±1.5° | 縱向11±1°，橫向20±1.5° |
測深速率 | 10 Ping | 5 Ping |
測深范圍 | 1~1200m | 10~10000m |
輸出功率 | 700W | 5000W |
電源要求 | 220V (-15%~+10%) | 220V (-15%~+10%) |
| 換能器尺寸 | Φ310×250mm | 875×555×430mm |
換能器重量 | 14kg（不含電纜） | 220kg（不含電纜） |
換能器安裝方式 | 帶60m水密電纜，船底安裝 | |
分辨率 | 量程: < 300, 1200, 5000, 10000 ?分辨率: 0.02, 0.15, 0.5, 1 | |
| 測深精度 | ±(0.25m+0.1%D)(D為所測深度) | |
適航性 | 橫搖±10°，縱搖±5°；7kn?航速時可測深度：10000m | |

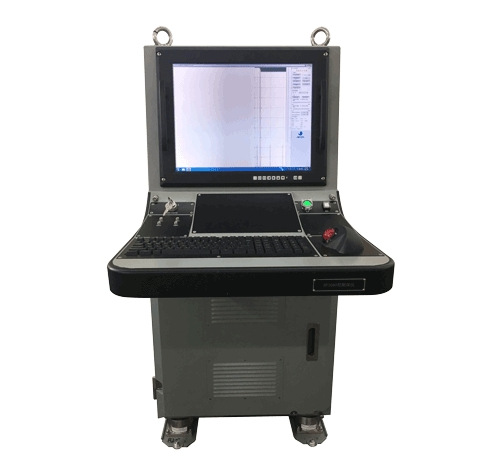

| 主機尺寸 | HY1690傳統版：1000長×650寬×1350高mm， HY1690便攜版：500長×424寬×174高mm，可安裝進機柜架，或直接放置平臺上 | |
| 主機重量 | 170kg（HY1690傳統版），35kg（HY1690便攜版 | |
