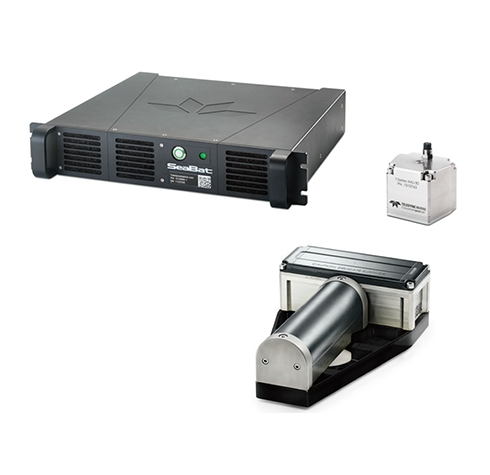

搭配極緊湊型的機架安裝聲吶處理器（RSP），SeaBat T20-R為您帶來優越的測量數據，該系統方案包含了一些列強大的軟件功能，價格實惠，根據您的需求可擴展功能選項。
該機架式聲吶處理器可以選配全集成慣導系統，獲得準確的傳感器時間同步和姿態穩定。
SeaBat T20-R適合測繪船只的快速安裝，帶來更小的占用空間及優化的接口配置。
機架式安裝聲吶處理器 (RSP)
? 簡化線纜連接——更快的安裝
? 選配集成INS系統——準確的時鐘同步及姿態穩定
? 10m 標準線纜
? 標準19英寸2U機架

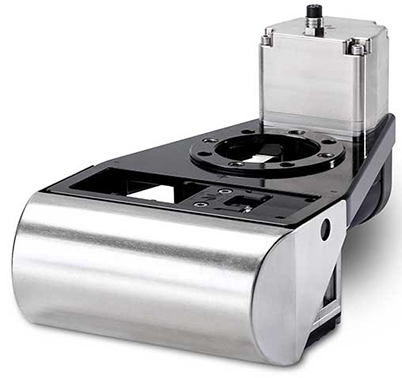

SeaBat T20 聲吶探頭組合
? 190 – 420kHz 寬帶聲吶陣列
? 輕型聲吶支架
? 堅固的鈦合金外殼
? 水中質量低于8kg
3 年質保期
我們的硬件都經過詳細質量測試以滿足嚴苛的標準。擁有我們的全套售后系統支持及3年質保期，可以確保SeaBat T20-R不會讓您失望。
? 一體化，靈活，集成化測量系統
? 快速安裝，結構緊湊，更小的占用空間及優化接口配置
? 優越的純凈數據，高的數據質量，更有效的測量，更少的處理時間
? 190至420kHz的工作頻率靈活變換，在嚴酷的測量環境下提升掃寬性能，節省耗時成本
? 標準化背向散射功能，帶來更準確、可靠及可重復的海底底質分類結果
| 輸入電壓 | 100-230VAC 50/60Hz | |||
| 換能器電纜長度 | 10m（標準長度），可選：25m, 50m或100m | |||
| 溫度（操作/存儲） | 機架式聲吶處理器：-5°C ~ +45°C/ -20°C~ +65°C | |||
| 尺寸（高X寬X深mm） | 重量（空氣/水） | |||
| T20接收陣（EM7219） | 102*254*123 | 5.0/4.2 kg | ||
| T20發射陣（TC2181） | 86.6*93.1*280 | 5.4/3.4 kg | ||
| 機架式安裝聲吶處理器 *標準19英寸安裝支架 | 88（2U）*478*462 | 12.3-13.8 kg | ||
| Teledyne 20/30型IMU | 123*118*95.6 | 3.0/1.6 kg | ||
| T20聲學性能 | 400kHz | 200kHz | ||
| 垂直航跡波束角度 | 1° | 2° | ||
| 平行航跡波束角度 | 1° | 2° | ||
| 波束數量 | 10-512 | |||
| 掃寬 | 等距模式10°-140°，等角模式10°-165° | |||
| 典型作業水深（CW） | 0.5-150米 | 0.5-375米 | ||
| 作業水深（CW） | 250米 | 550米 | ||
| 典型作業水深（FM） | 0.5-180米 | 0.5-450米 | ||
| 作業水深（FM） | 300米 | 575米 | ||
| Ping率（受量程限制） | 可達50ping/s | |||
| 脈沖長度（CW） | ? 15 – 300μs? | |||
| 脈沖長度（FM） | ?300μs – 10ms ? | |||
| 測深分辨率 | 6mm | |||
| 耐壓水深（聲吶探頭） | 50米 | |||
| 橫搖/縱搖 | 艏向 | 涌浪 | 真實涌浪 | |
| Teledyne 20型慣導 | 0.02° | 0.015° | 5cm/5% | ?2cm/2% |
| Teledyne 30型慣導 | 0.01° | 0.010° | 5cm/5% | ?2cm/2% |
