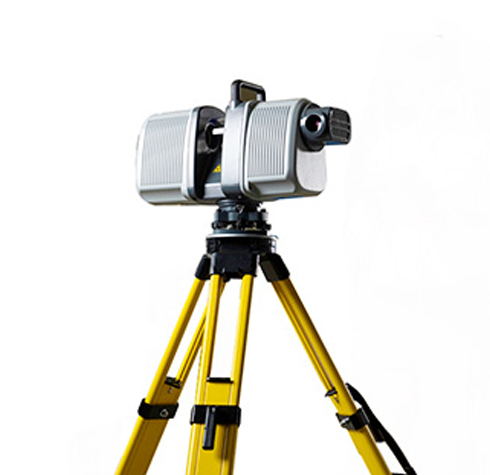

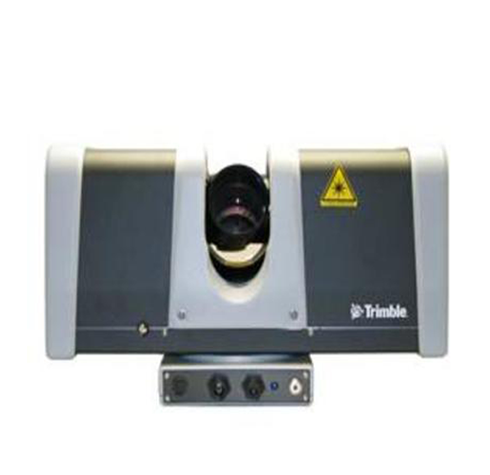

FX高精度三維激光掃描儀

■ 純凈的低噪聲數據、設計結構緊湊輕巧

■ 可與其它Trimble測量儀器整合數據

■ 為工業環境性能而設計

■ 具有360°x 270°視場和每秒216,000點的平均數據捕獲率

■ 具有高度的可移動性，重量只有11公斤，很容易在作業工地各處移動使用

Trimble ?FX掃描儀是一款3D激光測量儀器，專門為把快速捕獲純凈準確的數據作為首要需求的工業、造船業和近海作業平臺環境而設計。Trimble ?FX系統可為您的項目管理提供真正的幫助。

?

它的全部優勢體現于數據中

Trimble ?FX掃描儀可使用戶迅速準確地測量現有情況， 生成高分辨率圖像。圖像中的每個像素都代表著空間的一個3D 點，用于虛擬測量、 確定干擾位置和連接點，或者用于創建2D和3D、CAD形狀，以便在AVEVA、Intergraph、Autodesk、 Bentley和其它設計軟件系統中使用。

Trimble FX 掃描儀能夠生成純凈的低噪聲數據 ，減少在辦公室處理數據所需要的小時數。它的原始格式數據既可以直接交由 Trimble LASER Gen軟件應用套件使用，也可以導入到Trimble RealWorks軟件或Trimble ?3Dipsos建模軟件中。

?

靈活性

Trimble FX 掃描儀與Trimble FX 控制器軟件一道，通過改變圖像網格大小，為用戶提供了一個靈活的3D成像解決方案，并可生成高分辨率或低分辨率的數據集。這樣的靈活性，對于適應多種項目(例如：擁擠的工業環境、 逆向工

程項目、核實維度控制或控制施工精度)是非常必要的。

?

測站和設置

Trimble FX掃描儀可以直接安裝在測量三腳架上。您也可以根據需要把它直接安裝到其它支架、柱桿、基座或天花板托梁上。 用戶可以把儀器安置在任何環境中，捕獲需要 的數據。安置儀器時，不需要整平儀器。Trimble RealWorks軟件可使用戶在辦公室把數據迅速轉換到正確的位置 ， 減少了在外業一次設站與另一次設站之間所花費的時間。

?

控制目標獲取

使用Trimble RealWorks軟件，用戶能用捕獲到的3D場景迅速找出目標并且把這些位置轉換到已知點。根據項目的不同需要，Trimble Fx掃描儀既可支持平面目標，也可支持球形目標。用戶能創建配準報告、顯示測站與控制之間的誤差量，為項目提供解決方案。

?

解決方案

Trimble FX 掃描儀給出的數據可以單獨使用，也可以與其它Trimble測繪儀器的數據結合使用，例如：Trimble ?CX 3D掃

描儀和Trimble VX 空間測站儀。

技術參數

性能指標?

模糊范圍.......................................... ?單程：70m；雙程：70/140m

建議范圍

? ? ?單程...................................60m (50%反射度); 35m (30%反射度)

? ? ?雙程...................................80m (50%反射度); 45m (30%反射度)

掃描速度......................................................216,000點每秒(平均)

典型掃瞄時間.............................................................5分鐘(單程)

范圍不確定性....................................1mm@15m單程 (90%反射度)

目標捕獲....................................................標準偏離<1mm@15m

距離精度(標準偏離).......................... 0.6mm@11m;0.8mm@21m；

(90%反射度)...................................................2.4 mm @ 50 m；

單程HQ：0.06mm @11m；

雙程：0.45mm @ 11m；

0.5 mm @ 21m；1.5mm @ 50m

位置精度.....................0.4mm@11m；0.8mm@21m；2mm@50m

角度不確定性..........................................<30弧秒(1.6 mm@11m；

? 3 mm@21m；8 mm @ 50m)

角度分辨率........................................................................ ?8秒

掃瞄網格(垂直).................................................................可配置

掃瞄增量(垂直)........................................40弧秒(~190 μrad)

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 1.9mm @ 10m；4mm @ 21m；9.8mm @ 50m

掃瞄增量(水平)..........................................20弧秒(~95 μrad)

取樣密度(垂直)................................................. 4mm @ 21m

光束直徑......................................... ?2.3 mm@5 m；16mm@46m

?

系統參數

掃描儀類型.................................................................. 相位偏移

激光波長.............................................................. ?685nm (紅色)

激光類型.................................................................... ? ?連續波

激光功率....................................................................... ?15mW

激光類別(IEC EN60825-1)................................................... 3R

視場...................................................................... 360°x270°

狀態指示器................................................................... ?系統開

?

物理

大小.................................................. 425L x 164W x 237 Hmm

重量...............................................................................11kg

電源.......................................................... DC 19-24V，3.5 A

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? AC 110–220V

功耗................................................................ 40W (65W峰值)

儀器箱................................................626L x 492W x 350 Dmm

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 重量：31.8 kg (帶掃描儀)

環境........................................................................... ? 已校準

操作溫度................................................................ 5℃到45℃; ?非冷凝大氣

?

外業軟件

Trimble Fx控制器外業軟件

要求筆記本或桌面?zhèn)€人電腦運行Windows Xp32位

?

建議低配置

個人電腦低硬件配置：

·Intel Pentium 4或以后(或兼容)，2GHz或更高

·2GB RAM (建議4GB)

·256 MB OpenGL圖形卡

·USB 2.0端口

·Microsoft Windows XP專業版，帶SP1或SP2

·Microsoft.NET 2.0運行時間，可以從Microsoft

·免費下載

·DirectX 9.0B，可以從Microsoft免費下載

?

功能

·單程或雙程掃描；

·可配置分辨率；

·可配置掃描視場；

·直接導出到Trimble RealWorks軟件

?

標準附件

·儀器箱

·交流電源110/220V

·電池

·電源開啟鍵(x2)

·USB2線纜(3米)

·保險，4安培
