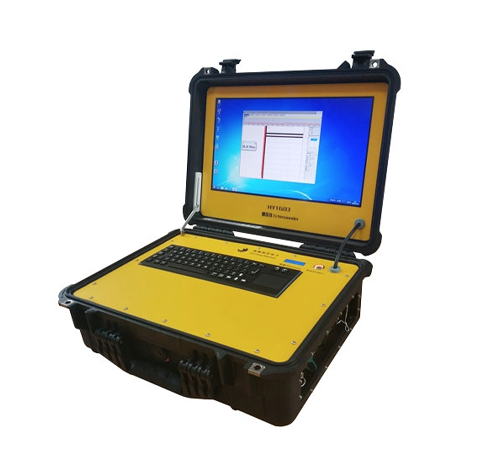

HY1603是海鷹研制的一款便攜式智能測深系統，采用一體化嵌入式系統結構，融計算機、數字信號處理與圖形成像技術于一體，實現了測深儀與計算機平臺的結合。真正做到一箱在手，隨測隨走。

系統選配的海鷹之星采集導航后處理軟件實時監測和控制測深全過程，智能檢測、識別和鎖定跟蹤動態信號，確保高精度和可靠性。測深數據和圖像同步傳輸至軟件并實時顯示、存儲，實現測深與導航的雙重功能。系統設PPS硬件接口，解決了GPS定位與測深數據不同步的問題。

HY1603測深系統堅固耐用，輕巧便攜，憑借一體化優勢能夠很容易部署于小型測量船或臨時測量平臺上，廣泛用于江河、港航和海岸帶等各種復雜水況下的水深測量工程。

• 緊湊輕便：一體化集成測深儀及計算機，僅重13kg，減少連接線纜。防護等級IP67。

• 簡潔美觀：17英寸大LCD屏，高像素設計。

• 雙重供電：可充電鋰電池和外部供電模式，外出作業更方便。

• 準確可靠：全過程實時監控，時間同步GPS定位與測深數據，準確獲得高精度數字測深。

• 創新智能化設計：智能控制動態調整，自適應控制海底回波信號的搜索、識別和鎖定跟蹤。

• 軟件簡潔易用：海鷹之星采集導航后處理軟件，兼容任何GPS、姿態傳感器、涌浪儀等數據。

技術參數

換能器特性

頻 ? ? ?率： ? 208kHz，開角8°?

波束 ? 角： ? ?8° ? ??

測深范圍：?0.15m～300m
測深分辨率：2cm

發射脈寬：?0.1～0.5ms

輸出功率： 分四檔可調，發射功率1000W

精 ? ? ? 度： ? ?1cm±0.1％所測深度

PING ?率： ? 20次/秒

調 ? ? ? 相： ? ?自動

增 ? ? ? 益： ? ?人工或自動，0-40dB

聲速范圍： ?1400m/s~1600m/s

輸出格式： ?NMEA DBT, NMEA DBS, DESO 25, ODOM, SDH13D

尺 ? ? ? 寸： ? ? 22cm長ⅹ11cm寬，標配纜線長10m

重量： ? ? ? ? 2kg

箱體特性

操作系統： ? Windows 7，1.99GHz四核CPU，8G內存

硬 ? ? ? 盤： ? ? ?240GB SSD（可擴展）

內置軟件： ? ?海鷹之星采集導航后處理軟件（選配）

顯 示 ?器： ? ? ? 17英寸大彩色LCD，顯示分辨率為1280 x1024

內置電池： ? ?12V直流可充電鋰電池，連續工作時間不小于8小時

外部供電： ? ?12V DC，24V DC或220V AC

接 ? ? ? 口： ? ? ? 有4個標準USB 接口，有2 個RS232 串口和2個RS422串口，支持VGA分屏， 有1個BNC，1 個LAN，換能器接口、電源接口

尺 ? ? ? 寸： ? ? ? 50.2cm（長）ⅹ40.0cm（寬）ⅹ18.8cm（深）

重 ? ? ? 量： ? ? ? 13 kg
工作環境： ? ?-25℃~70℃，95%濕度無凝露
