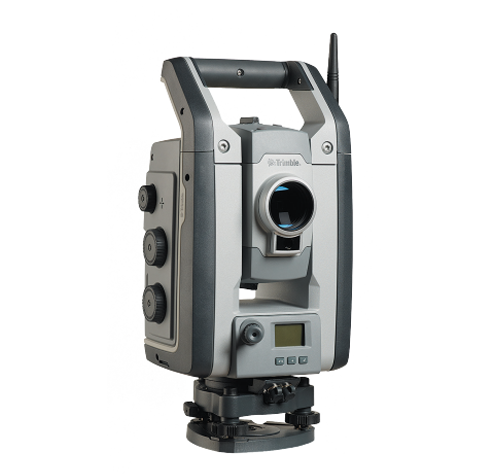

天寶S9-S9HP全站儀

性能和精度

Trimble^? S9全站儀集成了較好的外業技術、高等級精度和專業工程特性，具有較好的性能和精度。您可以把掃描、影像和測量組合到單一解決方案中，或者通過長測程精細鎖定FineLock?和Trimble DR高精(HP) EDM等選項，專注于高精度等級的測量，用于高精度要求的工程應用中，內業數據處理時您可以信靠強大的Trimble Business Center和Trimble 4D辦公軟件，讓它們幫助您處理和分析數據。

為專項工程應用而設計

Trimble S9全站儀為專項工程應用而設計，例如：監測和隧道工程等。在這些工程中，您需要一個具有速度、精度和可靠性的解決方案。S9 HP全站儀中的Trimble DR HP EDM與您選擇的1”或0.5”角精度和長測程精細鎖定相結合，能夠靈活地應對棘手的項目。

Trimble DR Plus 和 DR HP EDM

Trimble DR Plus范圍測量技術提供了延伸范圍直接反射測量功能，無需棱鏡，您也能測量到極其遠的距離。當測量棱鏡時，S9 HP的DR HPEDM能夠提供更高的精度。Trimble高性能的EDM與無摩擦驅動的MagDrive?伺服技術相結合，提供了快速測量能力，并且不影響精度。

Trimble SurePoint?準確瞄準

Trimble SurePoint?可以降低瞄準誤差，您可以獲得可信賴的測量結果，避免不必要的重測無論是風吹動，還是手觸碰儀器，或是場地晃動，Trimble S9全站儀都能夠瞄準并保持在目標上，主動減少不穩定因素帶來的影響，確保每次都能準確地進行瞄準和測量。借助MultiTrack?技術和目標ID能力，測量員可以選擇適合現場條件的目標類型(被動或主動)，準確地找到并鎖定正確的目標。

產品說明

專為工程設計的Trimble Finelock功能 　　 　　Trimble S9全站儀中工程專用的附加特性包括Trimble Finelock精細鎖定技術和3R激光指示器。Trimble Finelock檢測目標時不受周圍棱鏡的干擾，可用于近距離的高精度應用。TrimbleLongRange FineLock長測程精細鎖定選項擴展了此功能。使用Trimble S9 HP的3R類激光指示器，您能夠以可視化的方式在更大范圍內對隧道或地下礦中的點作出標記。?

技術參數

性能(DR PLUS)

角度測量

傳感器類型.............................................................帶對徑讀數的絕 對編碼器

精度(基于DIN 18723的標準偏離).................................................0.5"(0.15 mgon)?

或 1"(0.3 mgon)

顯示(小計數) ..............................................................0.1" (0.01 mgon)

自動水準補償器

? 類型...............................................................................置中雙軸

? 精度.......................................................................0.5" (0.15 mgon)

? 范圍....................................................................±5.4' (±100 mgon)

距離測量

精度(ISO)

? 棱鏡模式

? ? 標準¹....................................................................... 1 mm + 2 ppm

精度(RMSE)

? 棱鏡模式

? ? 標準.........................................................................2 mm + 2 ppm

? ? 跟蹤.........................................................................4 mm + 2 ppm

? DR模式

? ? 標準.........................................................................2 mm + 2 ppm

? ? 跟蹤.........................................................................4 mm + 2 ppm

? 延伸測程......................................................................10 mm + 2 ppm

測量時間

棱鏡模式

? 標準..................................................................................1.2秒

? 跟蹤..................................................................................0.4秒

DR模式

? 標準..................................................................................1-5秒

? 跟蹤..................................................................................0.4秒

測量范圍

棱鏡模式(在標準晴朗條件下^2,3)

? 單棱鏡..............................................................................2,500米

? 單棱鏡長測程模式..........................................................5,500米(大測程)

? 短距離..............................................................................0.2米

DR模式

? 反射箔20毫米.........................................................................1000米

? 短可能距離............................................................................1米

DR延伸測距模式

? 白色卡(90%反射)⁴.....................................................................2200米

掃描

范圍^2,3...............................................................................1-250米

速度⁴.............................................................................可達15點/秒

點間隔10毫米

標準偏差......................................................................1.5 mm @ ≤50 m

單一3D點精度..................................................................10 mm @ ≤150 m

EDM規格

光源.............................................................脈沖激光二極管905nm，1類激光

光束發散棱鏡模式

? 水平........................................................................... 4厘米/100米

? 垂直........................................................................... 8厘米/100米

光束發散DR模式

? 水平........................................................................... 4厘米/100米

? 垂直........................................................................... 8厘米/100米

大氣改正...........................................................–130 ppm ～ 160 ppm，連續

?-----------------------------------------------------------------------------------------------------

?

性能(DR HP)

角度測量

角精度(基于DIN 18723的標準偏離)..............................................0.5" (0.15 mgon)?

或 1"(0.3 mgon)

角度顯示(小計數)...........................................................0.1" (0.01 mgon)

距離測量

精度(ISO)

? 棱鏡模式

? ? 標準¹......................................................................0.8 mm + 1 ppm

? ? 精度(RMSE)

? 棱鏡模式

? ? 標準.........................................................................1 mm + 1 ppm

? ? 跟蹤.........................................................................5 mm + 2 ppm

? DR模式

? ? 標準.........................................................................3 mm + 2 ppm

? ? 跟蹤........................................................................10 mm + 2 ppm

測量時間

棱鏡模式

? 標準...................................................................................2.5秒

? 跟蹤...................................................................................0.4秒

DR模式

? 標準..................................................................................3-15秒

? 跟蹤...................................................................................0.4秒

測程

棱鏡模式(在標準晴朗條件下^2,3)

? 單棱鏡...............................................................................3,000米

? 單棱鏡長測程模式.....................................................................5,000米

? 三棱鏡長測程模式.....................................................................7,000米

? 短距離...............................................................................1.5米

DR模式

? 短距離...............................................................................1.5米

EDM規格(DR HP)

光源..........................................................................激光二極管660nm；

棱鏡模式下為1類激光，DR模式下為2類激光

光束發散

? 水平.............................................................................4厘米/100米

? 垂直.............................................................................4厘米/100米

?-----------------------------------------------------------------------------------------------------

?

系統規格

水準器

三角基座圓水準器.....................................................................8'/2毫米

LC顯示屏電子雙軸水準器分辨率..................................................0.3" (0.1 mgon)

伺服系統

MagDrive伺服技術集成伺服/角度傳感器電磁直驅

旋轉速度..............................................................................115度/秒

正鏡至倒鏡旋轉時間.......................................................................2.6秒

定位速度180度............................................................................2.6秒

制動夾和慢速運動............................................................伺服驅動，無限微調

對中

對中系統.........................................................................Trimble 3-pin

光學對中器......................................................................內置光學對中器

對焦距離放大倍數...........................................................2.3×/0.5米至無限遠

望遠鏡

放大倍數..................................................................................30×

孔徑....................................................................................40毫米

視場..........................................................................2.6米(在100米處)

對焦距離.........................................................................1.5米至無限遠

帶照明十字絲........................................................................可變(10檔)

自動對焦..................................................................................標準

相機(在DR高精版中也有此選件)

芯片........................................................................彩色數字圖像傳感器

分辨率...........................................................................2048x1536像素

焦距....................................................................................23毫米

景深...............................................................................3米至無限遠

視場.............................................................................16.5°x 12.3°

數字縮放4檔...................................................................(1x、2x、4x、8x)

曝光.........................................................................點測光、HDR、自動

亮度................................................................................用戶可定義

圖像存儲.....................................................................可達2048x1536像素

文件格式..................................................................................JPEG

電源

內置電池.............................................................可充電鋰電池，11.1V-5.0Ah

外部電源..........................................................................12 V只有外部

工作時間⁵

? 一塊內置電池.....................................................................大約6.5小時

? 三塊內置電池(在多電池適配器內)....................................................大約18小時

? 全自動托架(帶一塊內置電池)..........................................................13.5小時

視頻全自動工作時間⁷

? 一塊電池.............................................................................5.5小時

? 三塊電池(在多電池適配器內)............................................................17小時

重量和體積

儀器(自動鎖定).........................................................................5.4公斤

儀器(機器人)...........................................................................5.5公斤

Trimble CU控制器.......................................................................0.4公斤

三角基座...............................................................................0.7公斤

內置電池..............................................................................0.35公斤

橫軸高度...............................................................................196毫米

?

自動鎖定和機器人測量

被動棱鏡............................................................................500–700米

Trimble MultiTrack目標...................................................................800米

Trimble ActiveTrack 360目標(DR Plus EDM).................................................500米

Trimble ActiveTrack 360目標(DR HP EDM)...................................................200米

? 自動鎖定瞄準精度，在200米處，標準偏差³

? ? 被動棱鏡............................................................................<2毫米

? ? Trimble MultiTrack目標..............................................................<2毫米

? ? Trimble ActiveTrack 360目標.........................................................<2毫米

短搜索距離.............................................................................0.2米

內置/外置電臺類型........................................................2.4 GHz跳頻、擴頻電臺

搜索時間(通常)⁷........................................................................2–10秒

?

精細鎖定(FINELOCK)

精細鎖定瞄準精度(在300米處)

? (標準偏差)³...........................................................................<1毫米

? 到被動棱鏡測程(小-大)³.........................................................20–700米

? 棱鏡間短間隔(在200米處)..............................................................0.8米

長測程精細鎖定(不是每種機型都有)

? 瞄準精度(在2,500米處)

? ? (標準偏差)³........................................................................<10毫米

? 到被動棱鏡測程(小-大)^3,8.....................................................250-2,500米

? 棱鏡間短間隔(在2500米處)...........................................................<10.0米

?

GPS搜索/地理鎖定(GEOLOCK)

GPS搜索/地理鎖定(GEOLOCK)...............................................................360度

或已定義的水平和垂直搜索窗口

獲取解的時間⁹.........................................................................15-30秒

重獲目標時間.............................................................................<3秒

測程.................................................................自動鎖定和機器人測程限值

?

其它規格

激光瞄準器(同軸，標配) ...............................................................2類激光

激光瞄準器(非同軸，不是每種機型都有) ................................................3R類激光

內置跟蹤光...................................................................不是每種機型都有

工作溫度........................................................................–20oC～+50oC

防塵防水.................................................................................IP65

濕度.............................................................................防凝結

通訊...................................................................USB、串口、Bluetooth^?6

穩定性.........................................................雙層密碼保護，Locate2Protect¹⁰

跟蹤速率................................................................................10 Hz

?

?

1 標準偏差符合ISO17123-4。

2 標準晴天：無薄霧。陰天或適度陽光，帶少許熱流光。

3 測程和精度取決于大氣條件、棱鏡尺寸和背景輻射。

4 柯達灰色卡，類別號E1527795。

5 –20oC時的能力是+20oC時能力的75%。

6 藍牙類型的核準情況視具體國家而定。聯系當?shù)氐腡rimble授權經銷合作伙伴，了解詳細信息。

7 取決于所選搜索窗口的大小。

8 長測程精細鎖定可以從20米距離與標準精細鎖定配合使用。

9 獲得解算結果的時間取決于衛星的幾何質量和GPS的位置。

10 功能和可用性取決于具體區域。

標選配件

Trimble S9-S9HP全站儀可選配：全站儀三腳架、全站儀棱鏡包/棱鏡組、全站儀對中桿
