一. ? 概述

TM-OnSite隧通隧道三維激光掃描軟件安裝于便于攜帶的高性能平板電腦上，可在隧道施工現場連接三維激光掃描儀進行密集點云的掃描與測量。在隧道現場進行隧道整體超欠挖分析與厚度分析，生成顏色生動、層次分明的點云色譜圖?？稍O(shè)置任意間隔生成斷面超欠挖與厚度分析圖。平板電腦還可以現場連接全站儀，根據點云超欠挖及厚度分析結果，驅動全站儀使用紅色激光點對隧道的相應區域進行放樣，便于隧道現場施工處理。

二. ? 優勢

1. ? ?平板電腦搭載，便于攜帶

2. ? ?形象直觀的呈現真實隧道三維點云視圖

3. ? ?一鍵完成隧道整體超欠挖分析，范圍廣，盲區少

4. ? ?無線連接掃描儀進行隧道掃描，自動化作業減少遮擋

5. ? ?現場生成隧道點云與斷面分析結果，指導施工處理

6. ? ?連接全站儀自動放樣，提高準確度

三. ? 特點

1. ? ?支持連接多種型號的全站儀進行隧道測量、放樣

2. ? ?可無線連接掃描儀進行隧道掃描

3. ? ?可導入多種格式的隧道點云數據，隧道點云采集、分析無縫對接

4. ? ?現場生成隧道整體超欠挖分析結果，海量點云覆蓋隧道各個關鍵測量位置，有效減少測量盲區

5. ? ?高效快捷的去除隧道點云中的無關噪點，提高分析效率與分析結果準確率

6. ? ?任意里程間隔生成斷面超欠挖與噴錨襯砌厚度分析結果

四. ? 功能

1. ? 點云預處理

反選刪除點、設計斷面去噪多種一鍵去噪方式去除隧道點云中的無關噪點，提高隧道點云分析效率與準確度

2. ? ?點云密度采樣

合理降低隧道點云密度，顯著提高點云分析速度，減少在隧道現場的滯留時間

3. ? ?隧道整體超欠挖分析

現場對導入的隧道點云數據進行整體侵限分析，生成顏色生動、層次分明的點云色譜圖，直觀展示當前里程隧道的超欠挖情況，可查看任意一點的坐標、里程、平距、高差、超欠挖分析值，快速評估隧道施工質量

4. ? ?斷面切割、分析

任意里程間隔切割點云，生成斷面超欠挖與噴錨襯砌厚度分析結果，任意高度裁剪點云，準確分析有效范圍內的點云數據

5. ? ?選擇、記錄超欠挖區域

在隧道點云中選擇超挖或欠挖區域后，自動記錄選擇的超欠挖區域，分析選擇區域內最大、最小超欠挖值，記錄選擇區域的坐標參數，生成里程與坐標文件，為后續的放樣工作提供準確的定位信息

6. ? ?全站儀放樣

連接全站儀對記錄的放樣區域進行手動或自動的測量和放樣，為現場施工處理提供指導

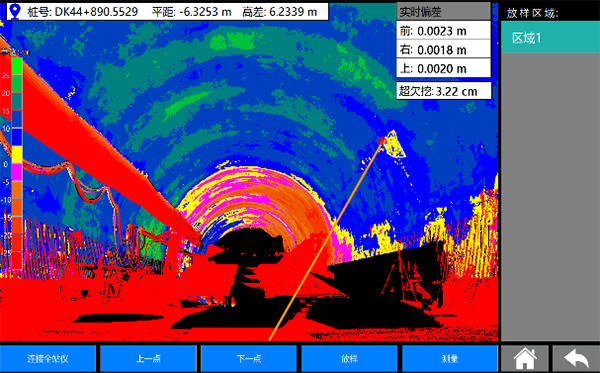

五. ? 產品展示
